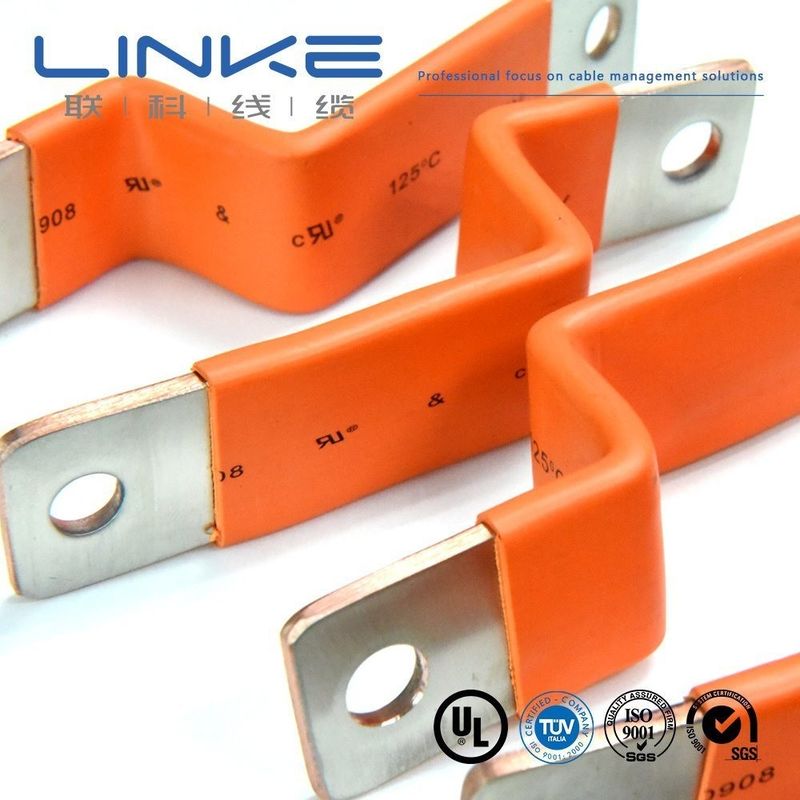

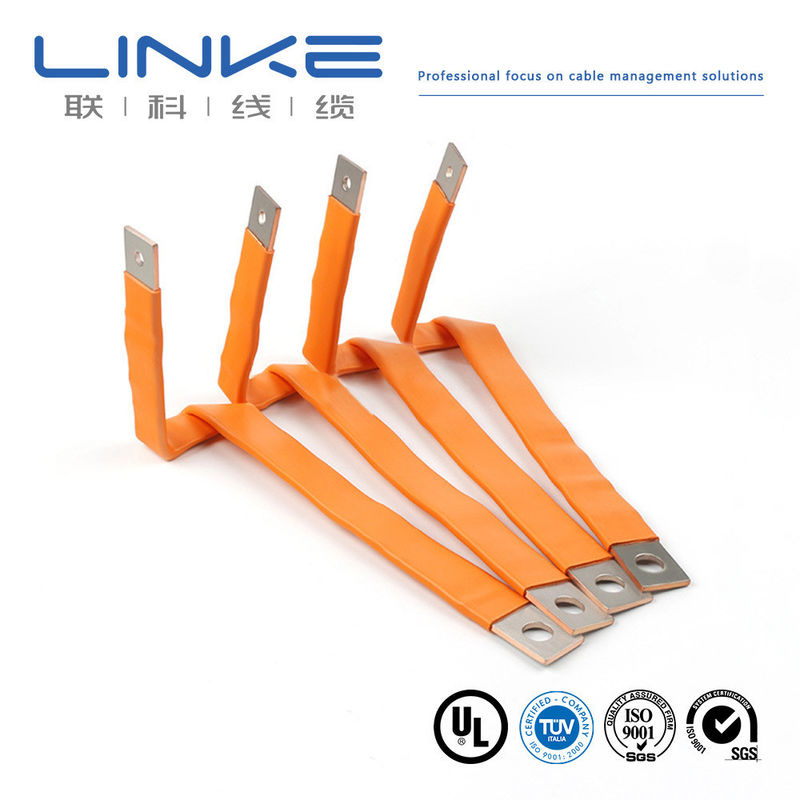

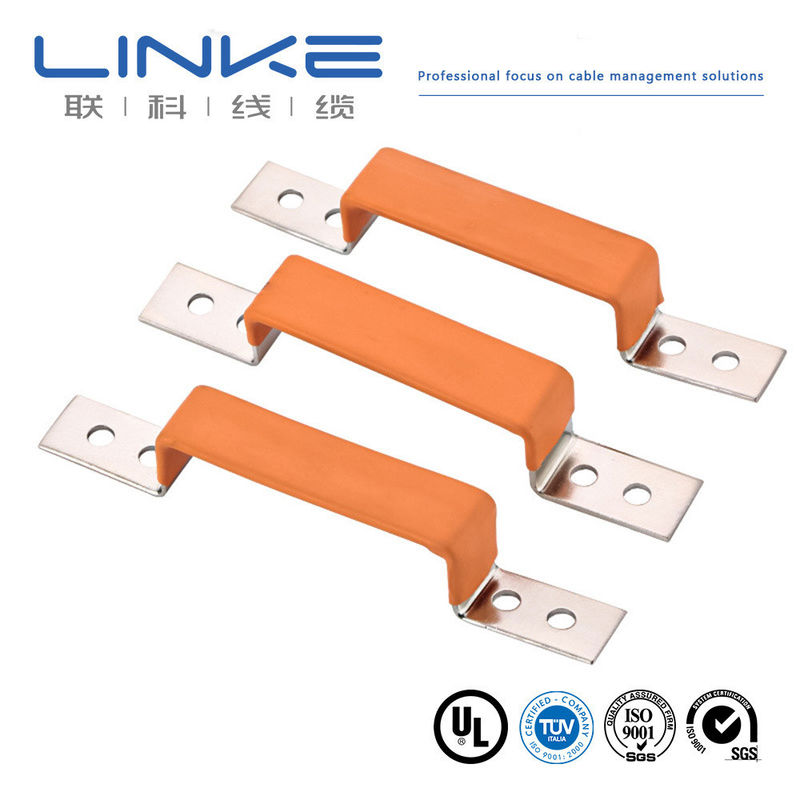

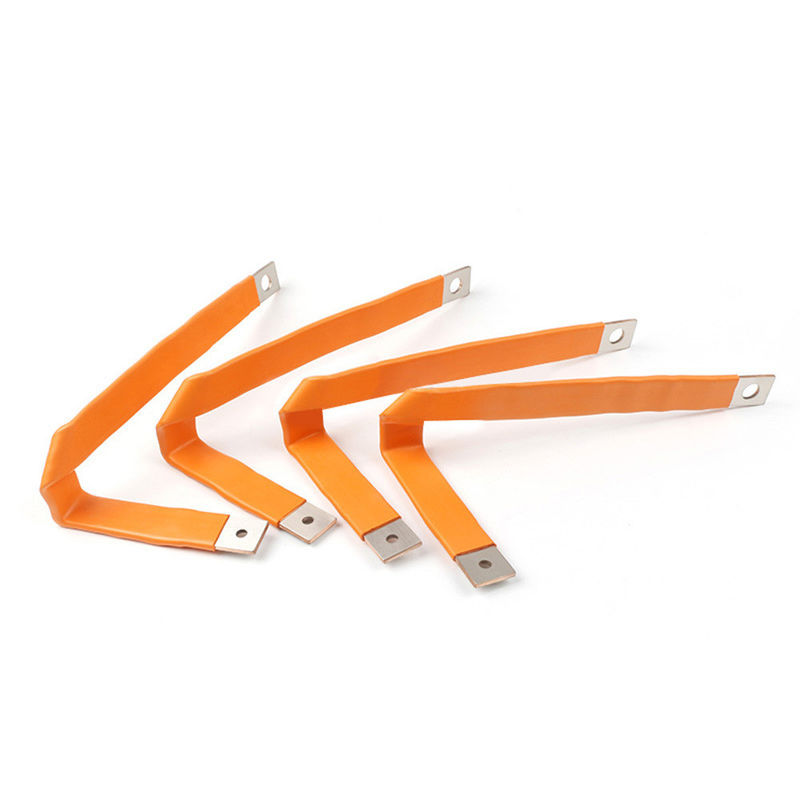

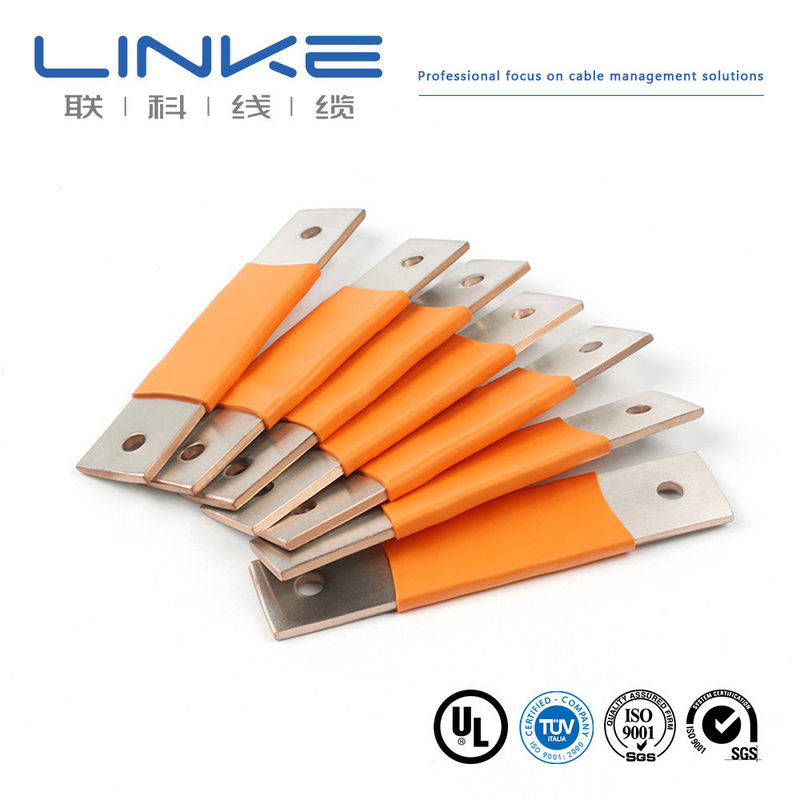

Kupfer-Nickel-Bus-Stäbe für Strombatterien
Flexible Busbar- und Kupferfolienlösungen
Unsere flexiblen Busbars werden hergestellt, indem hochreine Kupferfolie-Komponenten mit einem Kupfergehalt von 99,9% gelötet werden, wodurch eine hervorragende Leitfähigkeit bei minimalen Verunreinigungen gewährleistet wird.Die Kupferkonstruktion bietet eine erhöhte Stromfläche für eine überlegene Leistung.
Spezifikationen für Kupferfolie
Erhältlich in Dicken von 0,05 mm bis 0,3 mm. Die Kontaktflächen können nach Kundenanforderungen eingelagert oder vergoldet werden.Die Stromkapazität wird auf der Grundlage eines quadratischen Strickbands mit einem effektiven Laststrom von 4A berechnet.. Mehrschichtkonfigurationen für größere Flächenanforderungen verfügbar.
| Wesentliche Standards |
GB: T2 Kupfer (min. 99,9%)
DIN: E-Cu58 (2.0065)
EN: Cu-ETP (CW004A)
ISO: Cu-ETP
Einheitliche Währung: C11000
JIS: C1100
BS: C101
Beschaffte Materialien |
| Elektrische Eigenschaften |
Widerstand: 0,00001Ω
Leitfähigkeit: 57% |
| Kupferfolie Dicke |
0.1/0.2/0.3/0.5/1.0mm (empfohlen aufgrund der Busbarstruktur) |
| Isoliermaterial |
PVC-Dipping-Beschichtung - hervorragende Leistung, geeignet für spezielle Formen, beibehält die Integrität nach mehrfacher Biegung |
| Isolationsleistung |
PE- und PVC-Optionen verfügbar, PVC-Dippen übertreffen PE-Wärmeschrumpfrohre |
| Flammschutz |
UL94-V-0 oder spezielle Spezifikationen |
| Leckageprüfung |
mit einer Breite von mehr als 20 mm,
3500VDC/30s (1,5 mm Dicke): Leckage von 0,025 MA
5000VAC/30-60s (1,8-2,0 mm Dicke): Leckage von 0,065 MA
Maßgeschneiderte Lösungen für bestimmte Betriebsspannungen |
| Oberflächenbeschichtung |
Nickel, Zinn oder Silberplattierung erhältlich
Standarddicke: 3 bis 12 mm
Spezielle Dicke auf Anfrage |
| Salzsprühprüfung |
Neutrale Umgebung: Nickel hält 240 Stunden aus, Silber und Zinn bieten weniger Widerstand |
| Biegeprüfung |
15 Radianwinkelbögen für 10.000 Zyklen ohne Bruch oder Bruch |
| Temperaturprüfung |
Temperaturanstiegsprüfung auf der Grundlage des Querschnittsbereichs
Auf Anfrage vor der Lieferung vorzulegende Prüfberichte |
| Betriebstemperatur |
-45°C bis +150°C |
| Spannfestigkeit der Kupferfolie |
≥ 500N |
Zeitplan der Produktion
Angebot: 1-3 Werktage
Lieferung der Muster-/Versuchsbestellung: 5-15 Werktage (je nach Busbarstruktur und Herstellungsprozess)
Qualitäts- und Umweltstandards
Qualitätsmanagement: IATF 16949 (Norm für die Automobilindustrie)
Umweltkonformität: ROHS, REACH
Produktanwendungen
Kupferbusstangen dienen als wesentliche leitfähige Verbindungen für die Übertragung und Verteilung von elektrischer Energie.sie werden in Gebäuden weit verbreitet, elektrische Geräte, Kraftwerke, Umspannwerke und Industrieanlagen.und mechanische Festigkeit machen sie ideal für die effiziente Übertragung hoher elektrischer Ströme und gleichzeitig die Minimierung von Verlusten und Wärmeerzeugung.
Standardkonfigurationsoptionen
- Leiter: Flexibles, nacktes, gegießtes Kupferdraht
- Isolierung: Kupfer
- Farbe der Jacke: Schwarz, Orange, Rot, Gelb, Blau (einfach und doppelt isoliert)
- SQ MM Größen: individuelle europäische Spezifikationen
- AWG-Größen: Nordamerikanische Spezifikationen
- Temperaturbereich: kundenspezifische Angaben
Silikonisolierte Variante
- Leiter: Flexibles, nacktes, gegießtes Kupferdraht
- Isolierung: Silikon
- Farbe der Jacke: Schwarz, Orange, Rot, Gelb, Blau (einfach und doppelt isoliert)
- SQ MM Größen: 4 bis 240 m2
- AWG-Größen: 0AWG bis 10AWG
- Temperaturbereich: -60°C bis 200°C
Unternehmensprofil
Linke Cable Technology Co., Ltd. ist ein führender chinesischer Kabelhersteller mit mehr als 10 Jahren Erfahrung in Forschung und Entwicklung, Produktion und Vermarktung von Draht- und Kabellösungen.Wir sind spezialisiert auf Ladekabel für Elektrofahrzeuge., medizinische Kabel, Silikonkabel, Federkabel, Geflechtkabel, Schleppkabel, UL-Kabel, Automobilkabel und kundenspezifische Kabellösungen für globale Märkte.Unser Ansatz von Ingenieur zu Ingenieur sorgt dafür, dass wir überlegene Kabel entwickeln, die Qualität und Leistung verbessern..
Zertifizierungen und Normen
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Einleiter, thermoplastische Isolierung)
- Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsemissionen.
- ISO9001 und ISO13485, TS16949
- CNR - Normen für Material für die Verkabelung von Geräten
Häufig gestellte Fragen
1Sind Sie ein Hersteller oder Handelsunternehmen?
Wir sind ein professioneller Hersteller mit vollständiger Kontrolle über die Produktion von Anfang bis Ende. Wir begrüßen Fabrikbesuche und bieten Abholservice in Shenzhen.
2Wie kann ich eine Probe bekommen, um Ihre Qualität zu testen?
Die Proben werden kostenlos zur Verfügung gestellt. Neue Kunden tragen die Kurierkosten.
3Was ist Ihre Mindestbestellmenge?
Standard MOQ ist 100 Meter. Aufgrund des Kabelgewichts empfehlen wir, geeignete Mengen zu bestellen, um die Frachtkosten zu optimieren. Seeverkehr ist die wirtschaftlichste Option.
4Kann ich einen Rabatt bekommen?
Ermäßigungen sind je nach Bestellmenge erhältlich. Wir können auch Frachtkosten für größere Bestellungen decken. Bitte kontaktieren Sie uns für spezifische Preise.
5Akzeptiert Ihre Firma OEM-Produktion?
Ja, wir bieten OEM-Dienstleistungen an, einschließlich Firmennamendruck und Qualitätskarten, um Ihre Marke zu fördern.
