300V 110-adriges Automobil-Elektrokabel
Hochwertiges Automobilkabel, konzipiert für interne und externe Verkabelungsanwendungen in Fahrzeugen, mit UL2464-Zertifizierung.
Produktspezifikationen
UL-Stilnummer: 2464
Nennspannung: 300V
Nenntemperatur: 80°C
Standard: UL758/UL1581
Anwendungen
Interne Verkabelung oder externe Verbindung von elektronischen Geräten in Automobil- und Industrieanwendungen.
Kennzeichnungsinformationen
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 Linke Cable
Technische Spezifikationen
| Leitergröße (AWG) |
Aufbau (Anzahl/mm) |
Durchmesser (mm) |
Nenndicke (mm) |
Durchmesser (mm) |
Ader |
Schirmungsgrad (%) |
Nenndicke (mm) |
Durchmesser (mm) |
Blankkupfer (Ω/KM) |
Verzinntes Kupfer (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | Optional | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | Optional | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | Optional | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | Optional | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | Optional | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | Optional | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | Optional | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | Optional | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | Optional | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | Optional | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | Optional | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | Optional | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 2 | Optional | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 3 | Optional | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 4 | Optional | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | Optional | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | Optional | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | Optional | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
Aderkonfiguration & Farbcodierung
Ader A (30 Leiter)
Leiter: Verzinntes Weichkupferdraht 19/0.16±0.003mm
Isolierung: PVC-001 (verschiedene Farben)
A1. Rot
A2. Rot mit Schwarz
A3. Rot mit Braun
A4. Rot mit Orange
A5. Rot mit Gelb
A6. Rot mit Grün
A7. Rot mit Blau
A8. Rot mit Lila
A9. Rot mit Grau
A10. Rot mit Weiß
A11. Gelb
A12. Gelb mit Schwarz
A13. Gelb mit Braun
A14. Gelb mit Rot
A15. Gelb mit Orange
A16. Gelb mit Grün
A17. Gelb mit Blau
A18. Gelb mit Lila
A19. Gelb mit Grau
A20. Gelb mit Weiß
A21. Grün
A22. Grün mit Schwarz
A23. Grün mit Braun
A24. Grün mit Rot
A25. Grün mit Orange
A26. Grün mit Gelb
A27. Grün mit Blau
A28. Grün mit Lila
A29. Grün mit Grau
A30. Grün mit Weiß
Kabelaufbau: Klare Mylarfolie, Erdungsdraht, silberne einseitige Aluminiumfolie
Ader B (30 Leiter)
Leiter: Verzinntes Weichkupferdraht 19/0.16±0.003mm
Isolierung: PVC-001 (verschiedene Farben)
B1. Orange
B2. Orange mit Schwarz
B3. Orange mit Braun
B4. Orange mit Rot
B5. Orange mit Gelb
B6. Orange mit Grün
B7. Orange mit Blau
B8. Orange mit Lila
B9. Orange mit Grau
B10. Orange mit Weiß
B11. Blau
B12. Blau mit Schwarz
B13. Blau mit Braun
B14. Blau mit Rot
B15. Blau mit Orange
B16. Blau mit Gelb
B17. Blau mit Grün
B18. Blau mit Lila
B19. Blau mit Grau
B20. Blau mit Weiß
B21. Lila
B22. Lila mit Schwarz
B23. Lila mit Braun
B24. Lila mit Rot
B25. Lila mit Orange
B26. Lila mit Gelb
B27. Lila mit Grün
B28. Lila mit Blau
B29. Lila mit Grau
B30. Lila mit Weiß
Kabelaufbau: Klare Mylarfolie, Erdungsdraht, silberne einseitige Aluminiumfolie
Ader C (25 Leiter)
Leiter: Verzinntes Weichkupferdraht 19/0.16±0.003mm
Isolierung: PVC-001 (verschiedene Farben)
C1. Grau
C2. Grau mit Schwarz
C3. Grau mit Braun
C4. Grau mit Rot
C5. Grau mit Orange
C6. Grau mit Gelb
C7. Grau mit Grün
C8. Grau mit Blau
C9. Grau mit Lila
C10. Grau mit Weiß
C11. Weiß
C12. Weiß mit Schwarz
C13. Weiß mit Braun
C14. Weiß mit Rot
C15. Weiß mit Orange
C16. Weiß mit Gelb
C17. Weiß mit Grün
C18. Weiß mit Blau
C19. Weiß mit Lila
C20. Weiß mit Grau
C21. Hellviolett
C22. Hellviolett mit Schwarz
C23. Hellviolett mit Braun
C24. Hellviolett mit Rot
C25. Hellviolett mit Orange
Kabelaufbau: Klare Mylarfolie, Erdungsdraht, silberne einseitige Aluminiumfolie
Ader D (25 Leiter)
Leiter: Verzinntes Weichkupferdraht 19/0.16±0.003mm
Isolierung: PVC-001 (verschiedene Farben)
D1. Rosa
D2. Rosa mit Schwarz
D3. Rosa mit Braun
D4. Rosa mit Rot
D5. Rosa mit Orange
D6. Rosa mit Gelb
D7. Rosa mit Grün
D8. Rosa mit Blau
D9. Rosa mit Lila
D10. Rosa mit Grau
D11. Rosa mit Weiß
D12. Hellblau mit Schwarz
D13. Hellblau mit Braun
D14. Hellblau mit Rot
D15. Hellblau mit Orange
D16. Hellblau mit Gelb
D17. Hellblau mit Grün
D18. Hellblau mit Lila
D19. Hellblau mit Grau
D20. Hellblau mit Weiß
D21. Hellgrün mit Schwarz
D22. Hellgrün mit Braun
D23. Hellgrün mit Rot
D24. Hellgrün mit Orange
D25. Hellgrün mit Gelb
Kabelaufbau: Klare Mylarfolie, Erdungsdraht, silberne einseitige Aluminiumfolie
Gesamtkabelaufbau (Ader A+B+C+D)
Füllung: Füllstreifen mit PVC-001 Weiß Ø=2.90mm (Zentralfüllung)
Ummantelung: Transparente Mylarfolie B=60mm, D=0.025mm

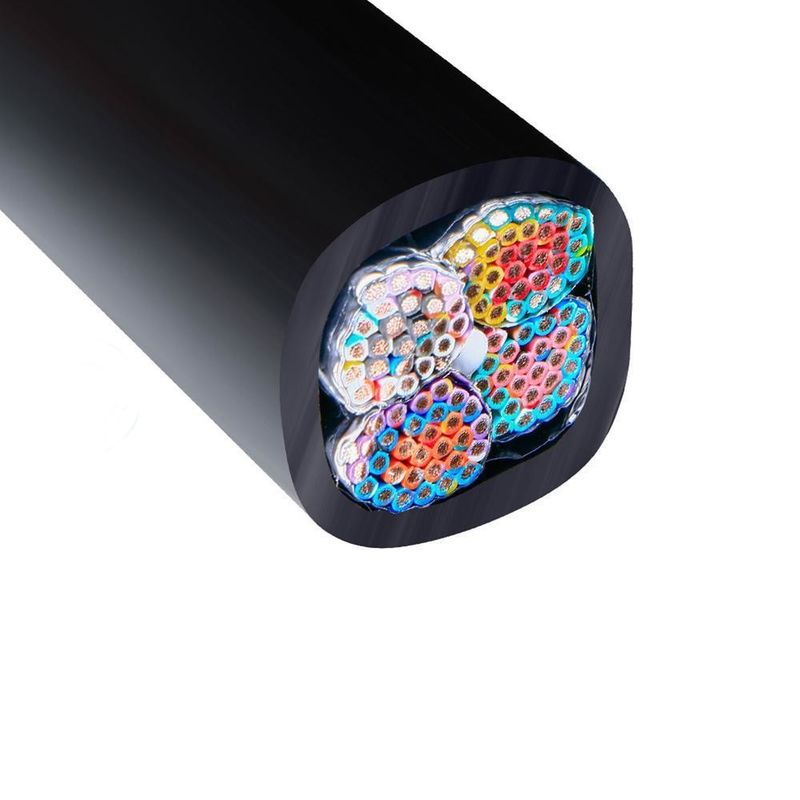

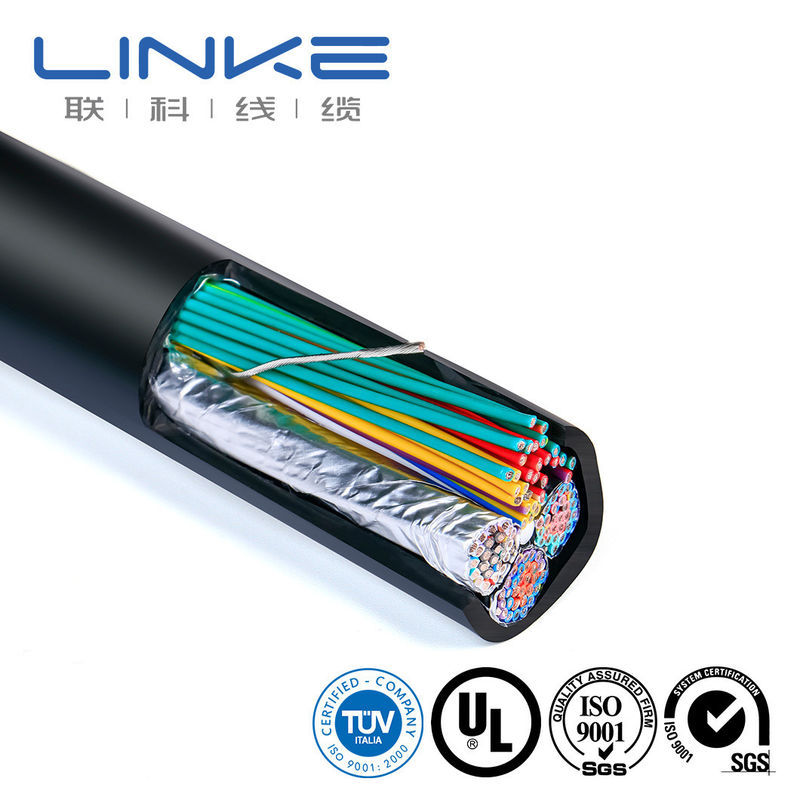

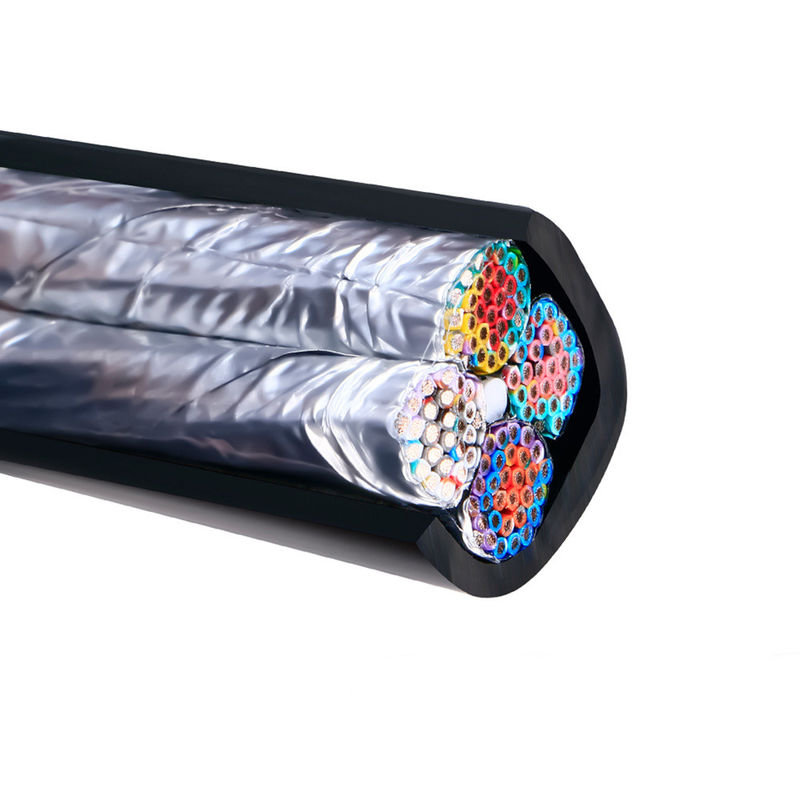

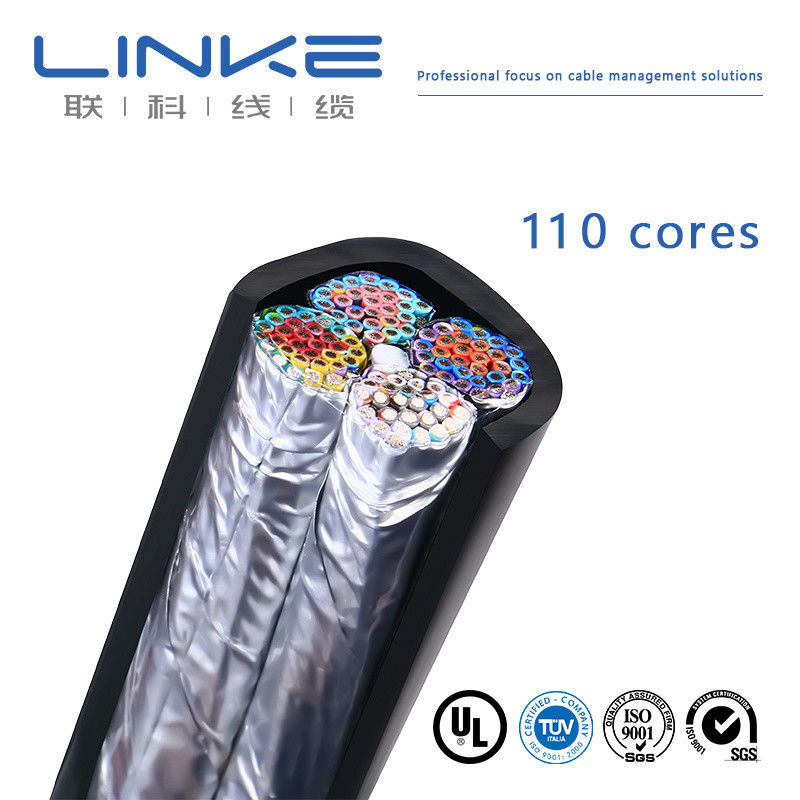

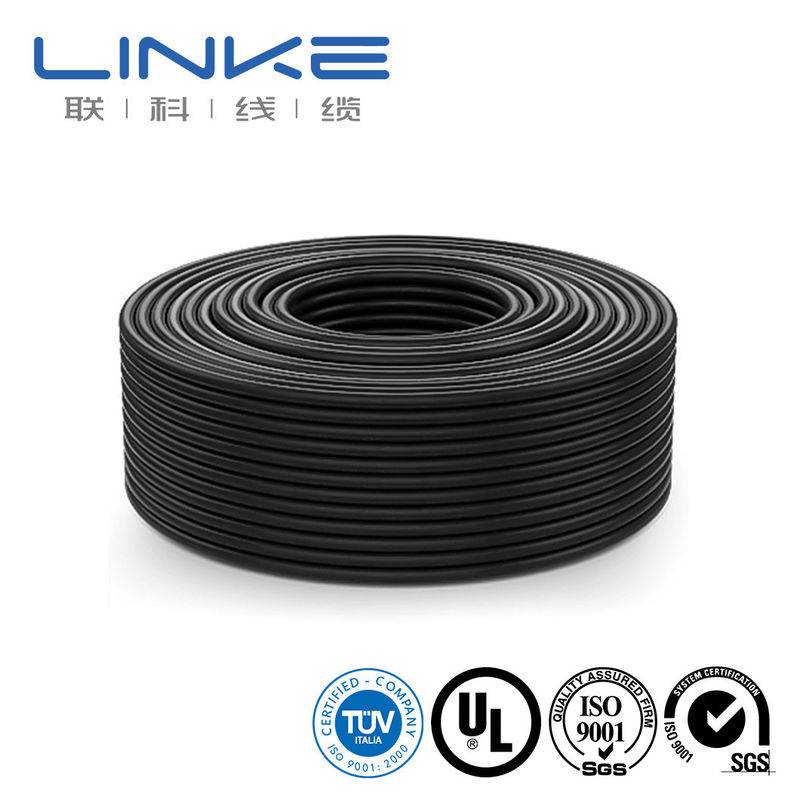

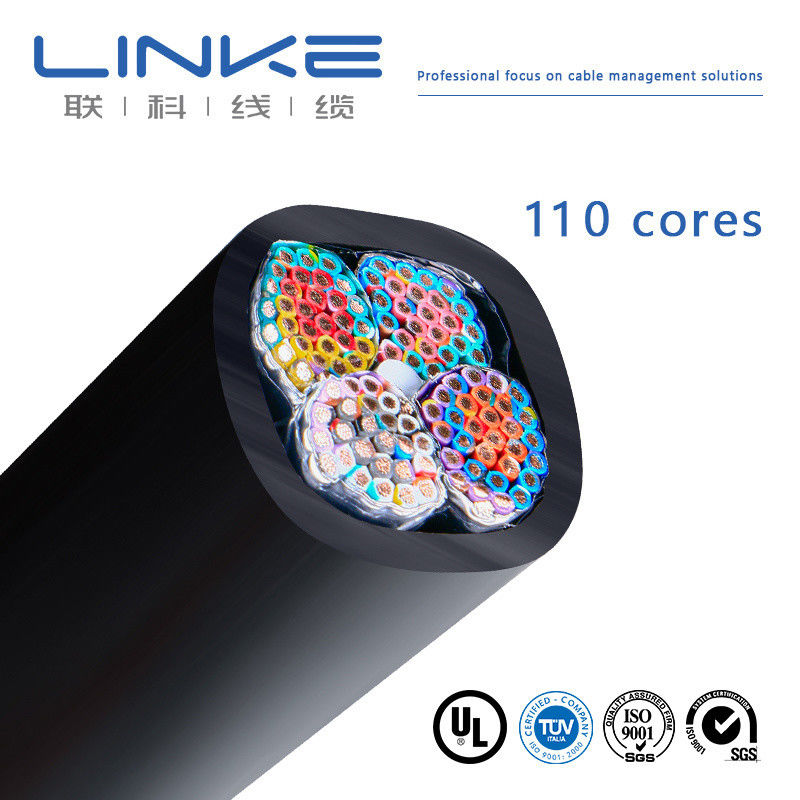

Produktbilder
Zertifizierungen & Standards
Unsere Produkte erfüllen die höchsten Industriestandards mit umfassenden Zertifizierungen:
Produktzulassungen: UL 758, RoHS, REACH, CE
Qualitätsmanagementsysteme: ISO 9001-2015 (alle Produkte), ISO 13485 (Medizinprodukte), IATF 16949 (Automobil)
UL XLPE-Isolierungsstandards: UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
Silikon-Isolierungsstandards: UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
FEP-Isolierungsstandards: UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
Häufig gestellte Fragen
Sind Sie ein Hersteller oder ein Handelsunternehmen?
Wir sind ein professioneller Hersteller. Wir kontrollieren Ihre Bestellung von Anfang bis Ende. Besuchen Sie uns gerne – wir bieten Transport von Shenzhen an.
Wie kann ich eine Probe erhalten, um Ihre Qualität zu testen?
Muster sind zur Bewertung kostenlos. Neukunden werden gebeten, die Kurierkosten zu tragen.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100 Meter. Aufgrund des Gewichts des Kabels empfehlen wir jedoch, geeignete Mengen zu bestellen, um die Frachtkosten zu optimieren. Der Seetransport ist die wirtschaftlichste Option.
Kann ich einen Rabatt bekommen?
Rabatte sind je nach Menge verfügbar. Wir können wettbewerbsfähige Preise und Frachtvereinbarungen anbieten. Bitte kontaktieren Sie uns für spezifische Angebote.
Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir bieten OEM-Dienstleistungen an, einschließlich des Drucks Ihres Firmennamens und kundenspezifischer Qualitätskarten zur Förderung Ihrer Marke.
