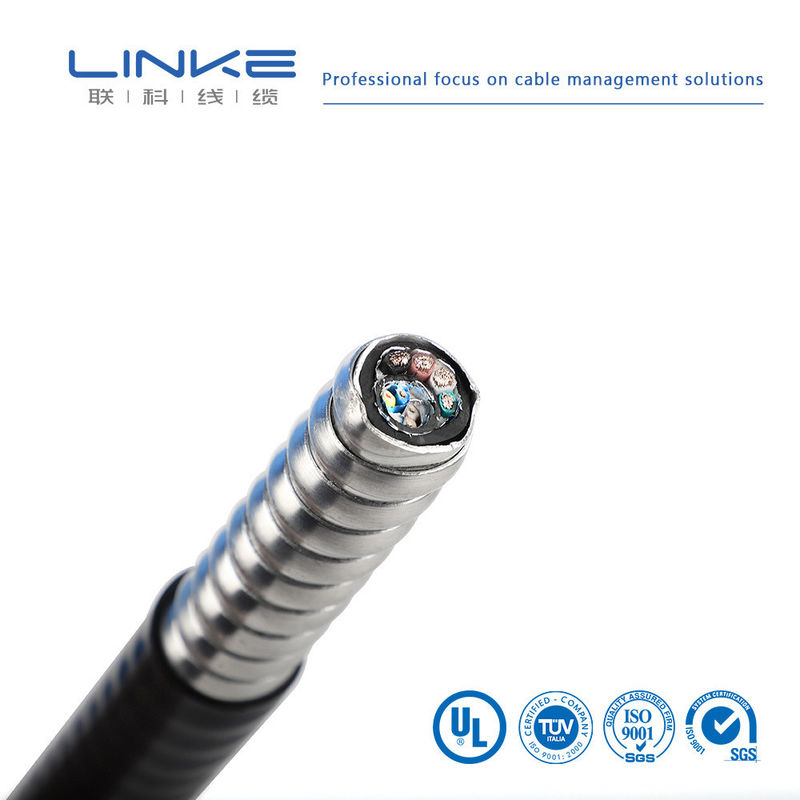

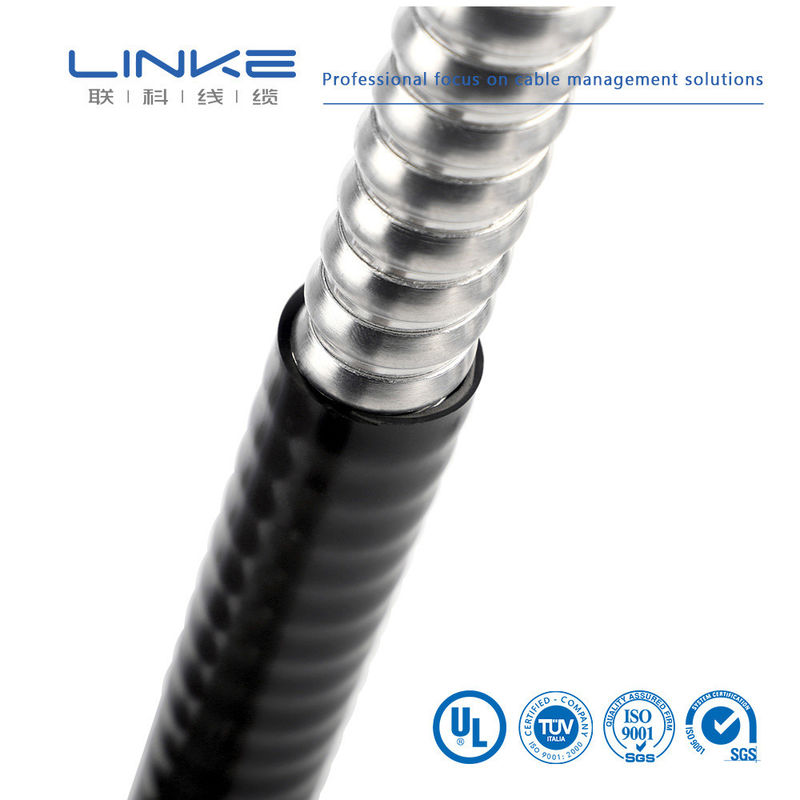

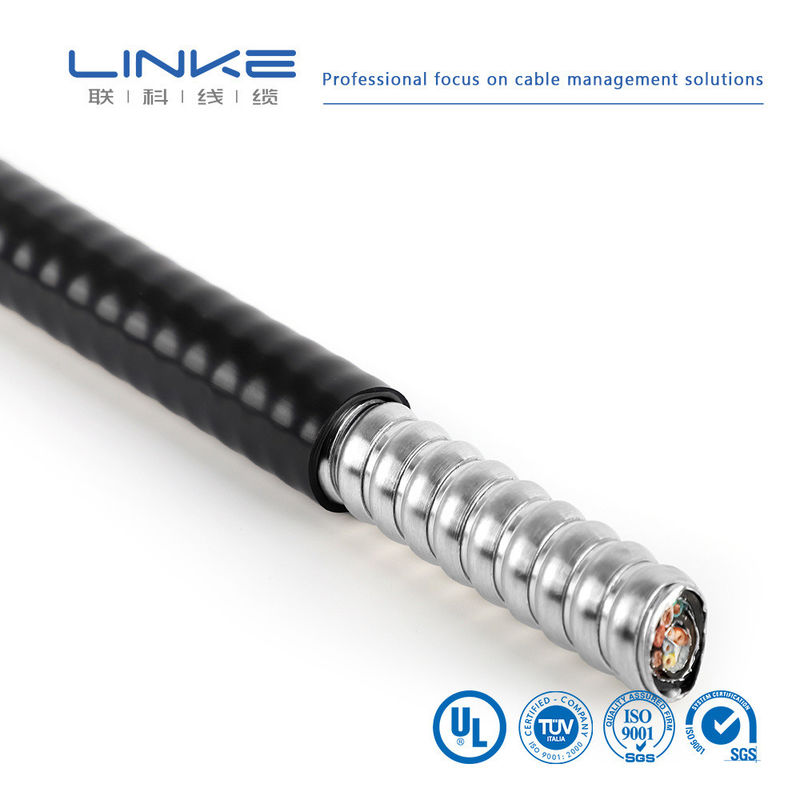

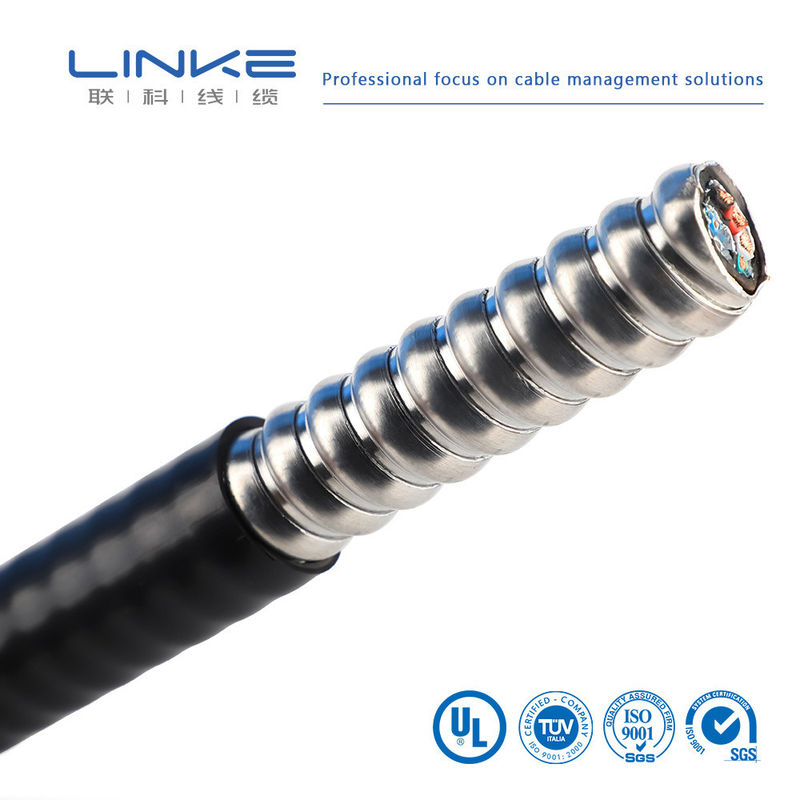

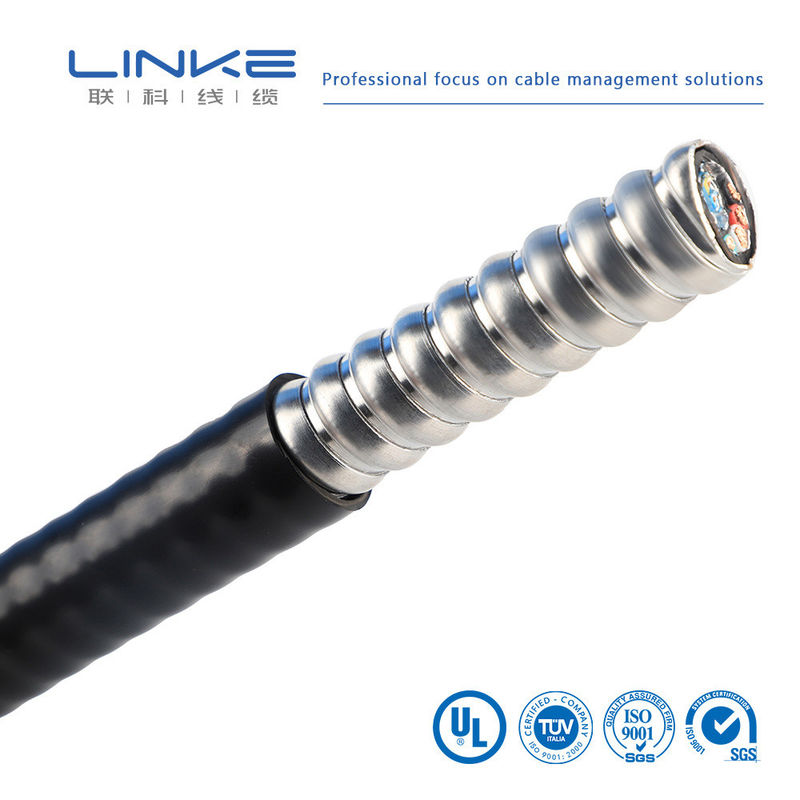

Mittelspannung unterirdisches PVC-geiseltes elektrisches gepanzertes Stromkabel mit Kupferleiter

PVC-isoliertes gepanzertes Kabel

Unterirdische PVC-Pantarkabel

Unterirdische PVC-isolierte Panzerkabel

Herkunftsort:

Guangdong, China

Markenname:

Linke

Zertifizierung:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Kontakt mit uns

Bitte um ein Angebot

Produktdetails

Leitermaterial:

Kupfer/verzinntes Kupfer

Isoliermaterialien:

PVC, PE, XLPE, EPR, SIR

Außenmaterial:

PVC, PE, LSFOH, Silikonkautschuk

Spannungswerte:

600/1000V, 6,35/11kV und 19/33kV

Betriebstemperatur:

90 Grad

Kurzschlusstemperatur:

250 Grad

Hervorheben:

PVC-isoliertes gepanzertes Kabel

Unterirdische PVC-Pantarkabel

Unterirdische PVC-isolierte Panzerkabel

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge

1000 m

Preis

Verhandelbar

Verpackung Informationen

Entsprechend Anforderung

Lieferzeit

7 bis 15 Tage

Zahlungsbedingungen

Vorauszahlung von 30% und Versand nach Erhalt der 70% letzten Zahlung

Versorgungsmaterial-Fähigkeit

50000M/DAY

Verwandte Produkte

Video

60227 IEC 06 RV PVC Isolierter Kupferkern Industrielle Steuerungskabel 300V/500V

Erhalten Sie besten Preis

Video

50 Kernschild-Flachindustrielle Steuerungskabel mit PVC-Dämmung und TPU-Hülle

Erhalten Sie besten Preis

Video

Flexible PVC-Verschlusskabel mit Kupferleiter für die Oberleitung 450V/750V

Erhalten Sie besten Preis

Video

Glasfaser geflochtenes isoliertes Thermoelementkabel mit hoher Temperaturbeständigkeit

Erhalten Sie besten Preis

Kontakt mit uns

86-0769-81776230

86-18665106395

sales@linkecable.com

Kontaktieren Sie uns jetzt

Produkt-Beschreibung

Mittelspannungs-Erdkabel aus PVC mit Kupferleiter und Bewehrung

Verständnis von gepanzerten Kabeln

Gepanzerte Kabel, allgemein als Stahlbandbewehrte (SWA) Kabel, Netzstromkabel oder mehradrige Booklet-Panzerkabel bezeichnet, bieten robusten Schutz für elektrische Installationen.

Spezifikationen für gepanzerte Kabel

Leiter: Glattes Litzenkupfer oder Aluminium
Isolierung: Vernetztes Polyethylen (XLPE) bietet hohe Temperaturbeständigkeit und ausgezeichnete dielektrische Festigkeit
Bettung: Schutzbarriere zwischen Isolierung und Bewehrung
Bewehrung: Stahl- oder Aluminiumbewehrung für mechanischen Schutz
Mantel: Äußere Schutzschicht mit UV-stabilen, schwarz kohlenstoffhaltigen Optionen
Spannung: Nennwerte von 600/1000V, 6,35/11kV und 19/33kV

Zertifizierungen & Standards

Wir bieten umfassende BASEC-zugelassene gepanzerte Kabel, die nach britischen, europäischen und internationalen Standards hergestellt werden, darunter BS5467, BS6622, BS6724, BS7835, BS EN 50267, IEC 60502 und BS EN 60332-1-2.

Besondere Merkmale

Flammhemmend

Hohe Leistung

Mehrfachlitzenkonstruktion

Perfekt geflochten

Hohe Haltbarkeit

Energieeffizient

Gepanzerte Kupfer-Stromkabel

1kV-10kV XLPE-gepanzerte Stromkabel entsprechen dem IEC 60502-Standard, mit Optionen für OEM-Anforderungen und andere internationale Standards, einschließlich BS, DIN und ASTM.

Technische Spezifikationen:

Spannungsgrad bis 35kVCross-Sectional Area bis 400 qmm (Kupfer- oder Aluminiumleiter)Betriebstemperatur des Leiters: 90°CKurzschlusstemperatur: ≤250°CLegungsbedingungen: Erdverlegung mit der Fähigkeit, äußeren mechanischen Kräften und moderaten Zugkräften standzuhaltenStandards: IEC 60502-1

Installationsrichtlinien

Geeignet für die Installation in Leerrohren, Kabeltrassen oder zur direkten Erdverlegung. Befolgen Sie die örtlichen Elektrovorschriften für ordnungsgemäße Installation und Sicherheit.

Kabeltypen & Anwendungen

Typ	Name	Verwendung
VV/VLV	PVC-isolierte PVC-ummantelte Stromkabel	Innen-, Tunnel- und Rohrleitungsanwendungen ohne äußere mechanische Kräfte
VY/VLY	PVC-isolierte PE-ummantelte Stromkabel	Innen-, Tunnel-, Rohrleitungs- und stark verschmutzte Bereiche ohne äußere mechanische Kräfte
VV22/VLV22	PVC-isolierte Stahlband-bewehrte PVC-ummantelte Stromkabel	Innen-, Tunnel-, Rohrleitungs- und Bergbau-Schächte ohne äußere mechanische Kräfte
VV23/VLV23	PVC-isolierte Stahlband-bewehrte PE-ummantelte Stromkabel	Innen-, Tunnel-, Rohrleitungs-, Bergbau-Schächte und stark verschmutzte Bereiche
VV32/VLV32	PVC-isolierte Feinstahl-litzenbewehrte PVC-ummantelte Stromkabel	Innen-, Erd- und Bergbau-Schächte mit der Fähigkeit, äußeren mechanischen Kräften standzuhalten

XLPE-Isolierung PVC-ummanteltes AIA-Panzerkabel TECK90

Mehradrig, 14AWG -1000 Kcmil Kupfer, FT4 Flammwidrigkeitsklasse, XLPE-Isolierung, Aluminium-verzahntes Panzerung, geeignet für direkte Erdverlegung bei Temperaturen von -40°C bis 90°C.

Teck 90 ist für Strom-, Steuer- und Beleuchtungskreise in Industrieanlagen, Chemieanlagen, Zellstoff- und Papierfabriken, Stahlwerken, Bergwerken, Kraftwerken, Lebensmittelverarbeitungsbetrieben und Einkaufszentren konzipiert.

Anwendungen & Verwendung

Verdeckte Verdrahtung in trockenen oder feuchten UmgebungenFreiliegende Verdrahtung in trockenen oder feuchten UmgebungenWitterungsbeständige AnwendungenBelüftete, unbelüftete und Leiter-KabeltrassenDirekte Erdverlegung (mit erforderlichem Schutz)Anschlussleitung über oder unter der Erde

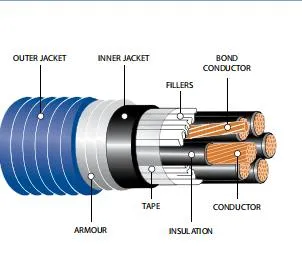

Konstruktionsdetails

Leiter: Klasse B Litzenkupfer
Isolierung: Vernetztes Polyethylen (XLPE) Typ RW90
Bindedraht: Blankes oder litzenförmiges Kupfer
Innenmantel: Polyvinylchlorid (PVC), schwarz
Bewehrung: Aluminium-verzahntes Panzerung
Außenmantel: Polyvinylchlorid (PVC), schwarz
Spannung: 1000V
Temperatur: Nennwert -40°C bis 90°C
Standard: CUL1569, CSA Standard C22.2 Nr. 131, Nr.38 und Nr.2256, RoHS-konform

Merkmal	Spezifikation
Bewehrung	Verzahntes Aluminiumband
Innenleiter	Massiv-/Litzenkupfer
Leiterisolierung	THHN/THWN ODER XHHW-2
Montageabdeckung	Polypropylenband
Temperaturklassifizierung	≤90°C (trocken); ≤75°C (nass)
Erdung	Isolierter grüner Erdungsleiter
Spannungsbewertung	600V

Marke	LINKE	Querschnitt (mm²)	0,01-500mm²
Drahtstärke (AWG)	[z.B. 24AWG, 28AWG]	Leiter	Verzinntes Kupfer / blankes Kupfer, je nach Kundenwunsch
Isolationsmaterial	PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere	Mantelmaterial	[PVC/PU/Gummi/Geflecht/etc.]
Zertifizierungen	RoHS/REACH/UL/CE/IP68/etc.	Kundenspezifische Länge	[z.B. 1m, 3ft, 5m ±5% Toleranz]
Kabeltyp	[Medizinisch/Strom/Audio/Koaxial/Elektrisch/Automobil/Energiespeicher//etc.]	Abschirmung	[Geschirmt/Ungeschirmt/Geflecht-Abschirmung]
Impedanz	[z.B. 75Ω (für Koaxialkabel)]	Druck/Logo	[Text/Etikett/Logo, max. 20 Zeichen]
Biegeradius	[z.B. ≥5× Kabeldurchmesser]	Strombelastbarkeit	[z.B. 5A]
Spannungsbewertung	[z.B. 30V AC/DC]	Steckverbinder Material	[Vergoldet/Vernickelt/Messing/etc.]
Steckverbinder	[z.B. USB Typ-C, 3,5mm Klinke, RJ45]	Mantel	XLPE oder PE oder PVC GUMMI
Lieferzeit	7-14 Tage nach Auftragsbestätigung	Farben	[Schwarz/Weiß/Rot/Kundenspezifisches Pantone/etc.]
Temperatur	Minus-70°C bis 350°C (-70°C ~ 350°C)	Verpackung	Rolle/Karton/Platte/Kundenspezifisch
Unterstützende Dienstleistungen	mehrspaltig {3}{l}kundenspezifisches Kabel, End-to-End-Lösungen, einschließlich präziser Schnitte, Crimpung und Installation von Kabelschuhen (Material angeben, z.B. Kupfer/Nickel-beschichtet)

Mittelspannung unterirdisches PVC-geiseltes elektrisches gepanzertes Stromkabel mit Kupferleiter

Nr.	Prüfgegenstand	Prüfbedingung	Prüfanforderung	Prüfdaten	Ergebnis
1	Strukturelle Inspektion	1. Entspricht der Drahtgrößentabelle2. Mindestdicke ≥ 80% der durchschnittlichen Dicke	Entspricht der Drahtgrößentabelle	Siehe Prüfbericht	Bestanden
2	Thermischer Schock	Die Probe auf einen Eisenstab mit vorgegebener Größe wickeln, in einen Alterungsofen bei vorgegebener Temperatur für 1 Stunde legen, die Probe für mindestens 30 Minuten auf Raumtemperatur abkühlen lassen, dann die Probe beobachten	Keine Risse auf der Probenoberfläche	Keine Risse	Bestanden
3	Wärmeverformung	1. Probendicke messen (Messposition markieren)2. Probe und Prüfvorrichtung für 1 Stunde im Alterungsofen vorwärmen3. Probe für 1 Stunde unter die Drucksäule der Prüfvorrichtung legen4. Probendicke an derselben Position erneut messen	1. Probe darf nicht durch die Drucksäule reißen oder den Leiter freilegen2. Dickenreduzierung ≤ 50%	Siehe Prüfbericht	Bestanden
4	FT2	Eine Standardflamme in einer Höhe von 125 mm einmal anwenden	1. Die Flamme darf sich nicht entlang ihrer Länge ausbreiten2. Die Flamme darf sich nicht auf benachbarte brennbare Materialien ausbreiten	Siehe Prüfbericht	Bestanden
5	Alterung	1. Fünf Abschnitte von 200 mm langen Mänteln entnehmen2. Proben 168 Stunden lang bei 158°C in einen Alterungsofen legen3. Nach dem Entnehmen der Proben bei Raumtemperatur (23±5°C) 16 Stunden lang lagern, dann Bruchdehnung und Zugfestigkeit prüfen	1. Dehnung vor Alterung ≥ 300%, Dehnung nach Alterung ≥ 80% der Dehnung vor Alterung2. Zugfestigkeit vor Alterung > 1,41 kg/mm², Zugfestigkeit nach Alterung ≥ 80% der Zugfestigkeit vor Alterung	Siehe Prüfbericht	Bestanden
6	Kaltbiegung	Probe für 4 Stunden in einer Tieftemperaturbox bei vorgegebener Temperatur lagern, Probe mit vorgegebener Windungszahl auf einen Eisenstab mit vorgegebener Größe wickeln, Wicklung innerhalb von 30 Sekunden nach Entnahme der Probe aus der Tieftemperaturbox abschließen	Keine Risse auf der Probenoberfläche	Keine Risse	Bestanden
7	Leiterwiderstand	Widerstand eines ein Meter langen Kernleiters mit einem DC-Widerstandsmessgerät messen	Bei 20°C, Widerstand von 8AWG ≤ 2,23Ω/km	Siehe Prüfbericht	Bestanden

Linke Kabeltechnologie (DongGuan) Co. Ltd. konzentriert sich auf F&E und

bietet professionelle Lösungen für Kabel und Drähte, insbesondere für die

verschiedenen Industriekunden. Es umfasst:

Humanoide Roboter-Kabel,

KI-Stromkabel/Datenkabel,

Halbleiterkabel/industrielle Automatisierungskabel,

Sensorkabel,

Neuer Energiekabel,

Medizinische Schönheitsdrähte,

UL-Drahtkabel,

Linke Kabel verfügt über vielfältige Produktentwicklungs- und technische Fähigkeiten zur Unterstützung vielfältiger

Kundenbedürfnisse. Wir haben die folgende Produktzulassung erhalten: UL 758,CCC,RoHs,REACH,CE; Wir

haben das folgende Qualitätsmanagementsystem erhalten:ISO 9001-2015(Alle Produkte); ISO 13485

(Medizinische Geräte und Instrumente),IATF 16949(Automobilindustrie)

Unternehmensprofil

Linke Cable Technology Co., Ltd ist ein führender Kabelhersteller und -lieferant in China mit über 10 Jahren Erfahrung in F&E, Produktion und Marketing von Draht- und Kabellösungen.

Wir sind spezialisiert auf EV-Ladekabel, medizinische Kabel, Silikonkabel, Spiralkabel, geflochtene Kabel, Towlobe-Kabel, UL-Drähte, Automobilkabel und kundenspezifische Kabellösungen für globale Märkte.

UL-Zertifizierung

Einhaltung von UL-Standards

Einadrige, thermoplastische Isolierung	Mehradrige, thermoplastische Isolierung	Einadrige, duroplastische Isolierung
1007, 1330, 1333, 1591, 1723, 10064, 10369, 1015, 1331, 1569, 1592, 1901, 10070, 10483, 1185, 1332, 1577, 1672, 10012, 10269	2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2517, 2587, 2835, 20276, 20549, 21198, 2104, 2464, 2576, 2661, 2919, 20279, 20886, 21664	3075, 3173, 3320, 3386, 3530, 3689, 30005, 3123, 3212, 3321, 3398, 3577, 3702, 3132, 3266, 3331, 3512, 3644, 3817, 3135, 3271, 3385, 3529, 3674, 3886
