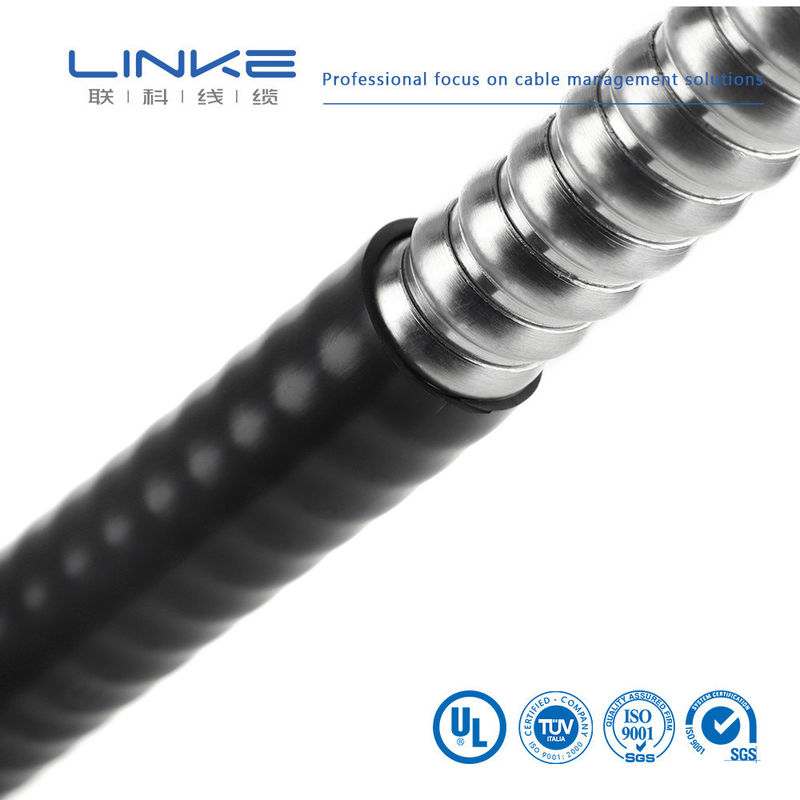

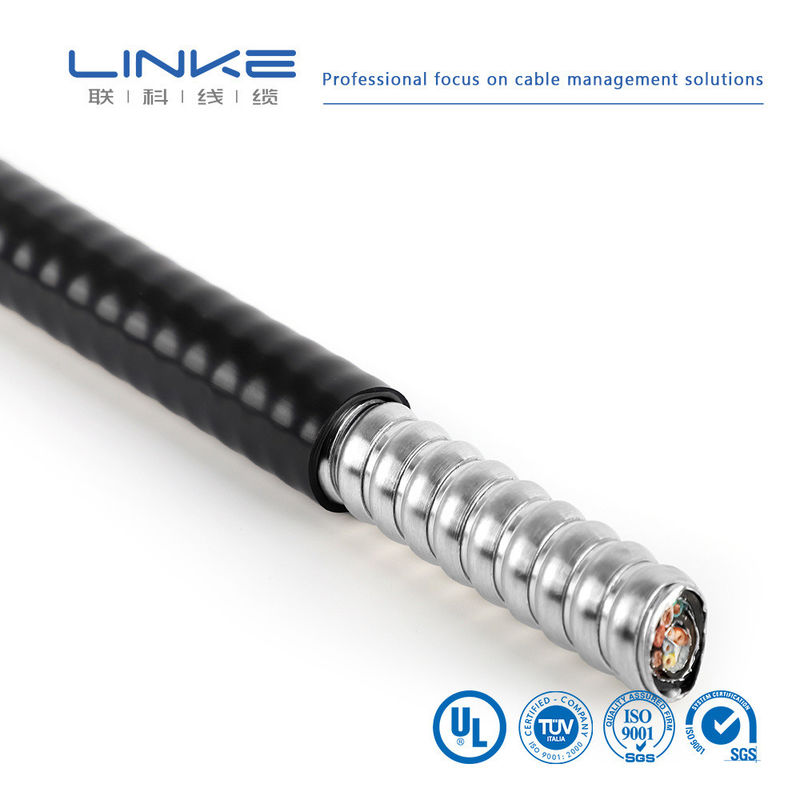

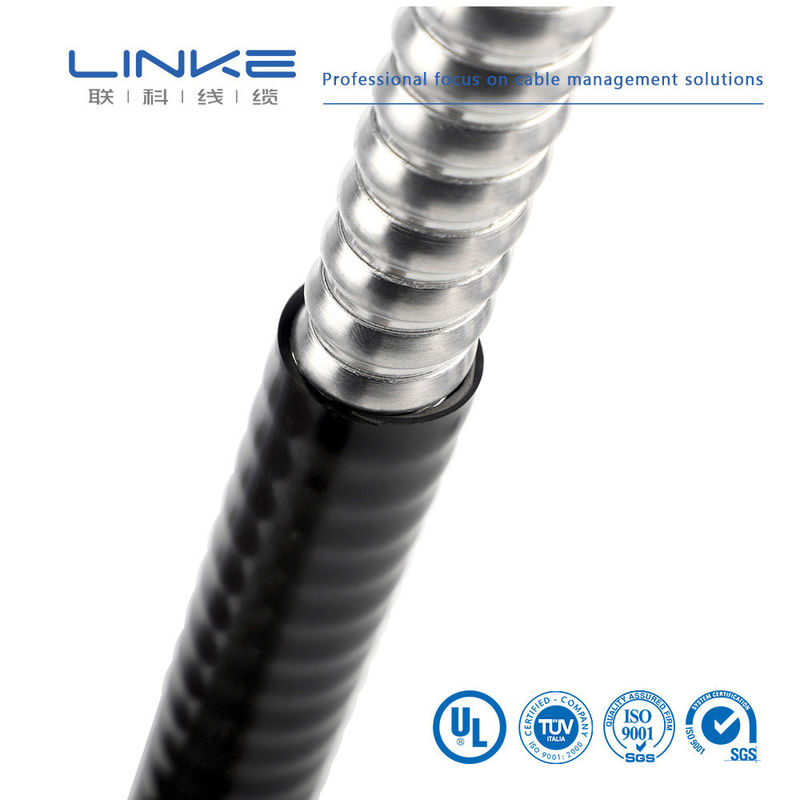

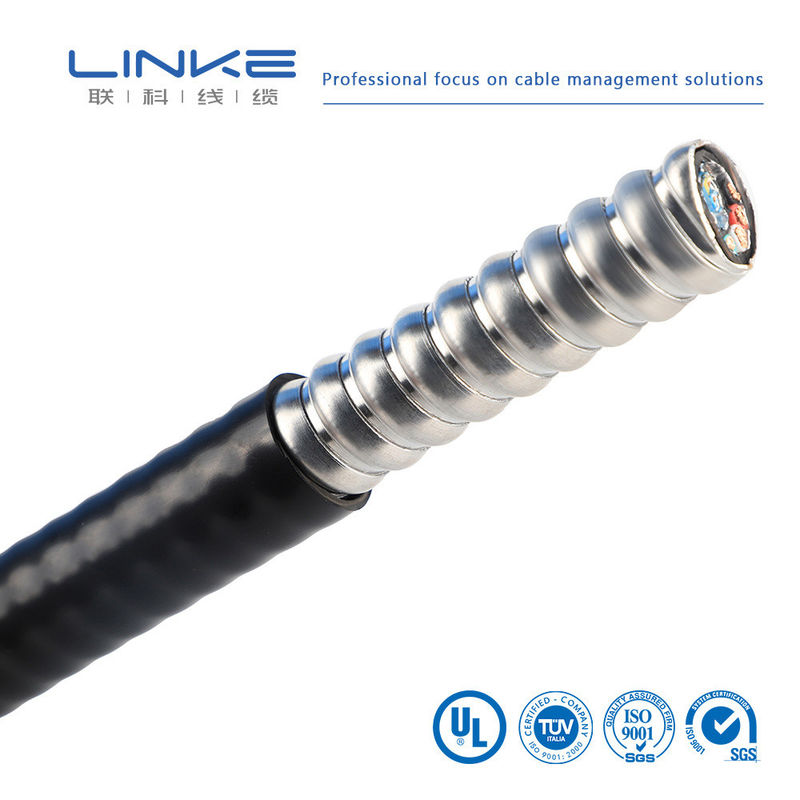

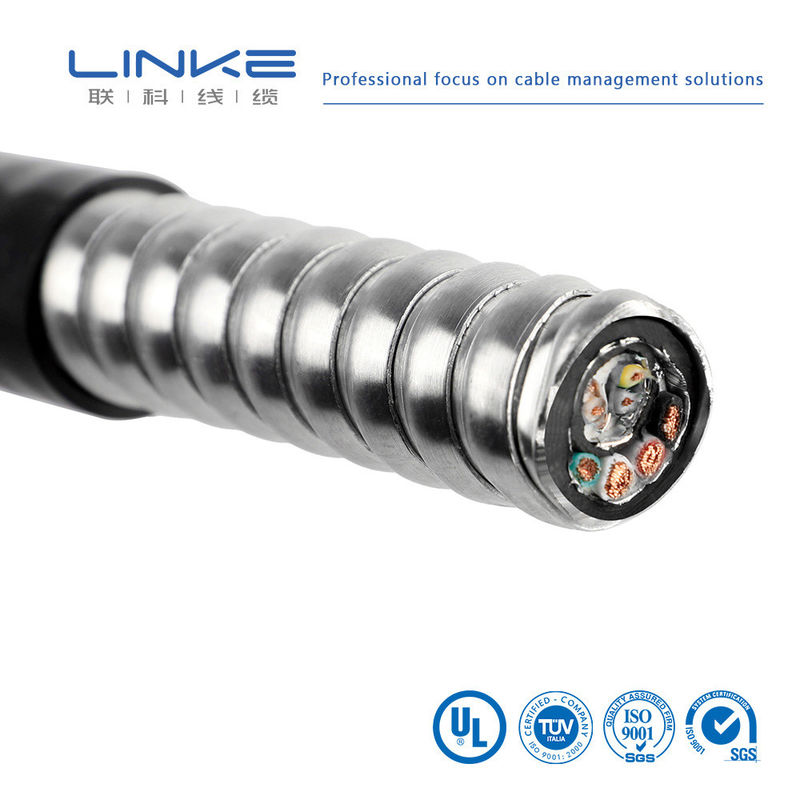

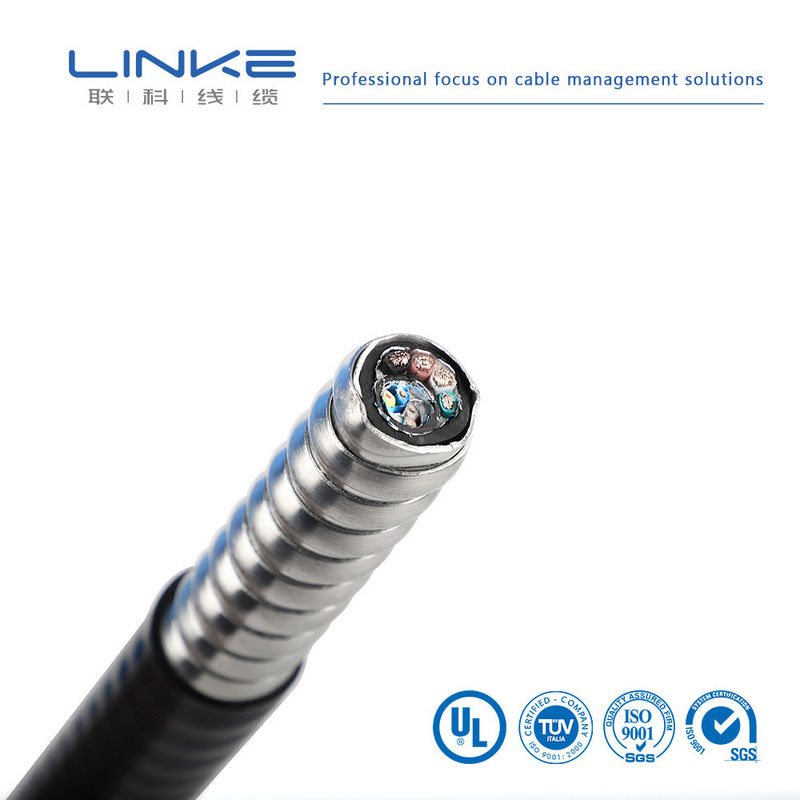

Kupfer-gepanzerte elektrische Niederspannungskabel
PVC-isoliertes industrielles unterirdisches Panzerkabel für anspruchsvolle Anwendungen.
Was ist Panzerkabel?
Gepanzerte Kabel, auch bekannt als SWA (Steel Wire Armoured) oder AWA-Kabel, sind robuste Stromkabel, die für den industriellen Einsatz entwickelt wurden.Dazu gehören einkernfähige Stromkabel und mehrkernfähige Panzerkabel für die Stromversorgung.
Spezifikationen für gepanzerte Kabel
Führer:mit einer Breite von nicht mehr als 15 mm
Isolierung:Kreuzverbundenes Polyethylen (XLPE) bietet hohe Temperaturbeständigkeit und eine hervorragende dielektrische Festigkeit
Bettwäsche:Schutzbarriere zwischen Isolierung und Panzerung
Rüstung:mit einer Breite von nicht mehr als 30 mm
Hülle:Außenschutzschicht; schwarze Schichten sind kohlenstoffreich, um UV-Stabilität zu gewährleisten
Spannung:Bei einer Leistung von 600/1000V, 6,35/11kV und 19/33kV
Unser umfassendes Sortiment umfasst von BASEC zugelassene gepanzerte Kabel, die nach britischen, europäischen und internationalen Normen hergestellt werden, einschließlich BS5467, BS6622, BS6724, BS7835, BS EN 50267,IEC 60502 und BS EN 60332-1-2.
Besondere Merkmale
- Flammschutzkonstruktion
- Hochleistungsfähigkeiten
- Konstruktion von Mehrstrangleitern
- Präzisionsflechten
- Außergewöhnliche Haltbarkeit
- Energieeffizienter Betrieb
Besonderheiten des Kupfer-Stromkabels
1kV-10kV XLPE-Panzerkabel entsprechen der Norm IEC 60502, mit Optionen für OEM-Anforderungen und andere Normen wie BS, DIN und ASTM.Spannungskapazität bis zu 35 kV mit Querschnittsfläche bis zu 400 m2 (Kupfer- oder Aluminiumleiter).
Betriebsparameter:
Betriebstemperatur des Leiters: 90°C kontinuierlich
Kurzschlusstemperatur: höchstens 250°C
Geeignet für die Untertage mit erheblichen Höhenunterschieden, widerstandsfähig gegen äußere mechanische Kräfte und moderate Zugspannung.
Einrichtung:Sie können in Kanäle, Schalen oder direktes Begraben installiert werden.
Spezifikationen für Kabeltypen
| Typ |
Name |
Gebrauch |
| VV, VLV |
PVC-isoliertes, PVC-umhülltes Stromkabel |
Innen-, Tunnel- und Röhrenanwendungen. |
| VY, VLY |
PVC-isoliertes PE-gefüttertes Stromkabel |
Innerhalb von Gebäuden, Tunneln, Rohren und stark verschmutzten Gebieten. |
| VV22, VLV22 |
PVC-isolierter Stahlgurt, gepanzerter PVC-Gehäuse-Stromkabel |
Innen-, Tunnel-, Rohr- und Bergbauanwendungen. |
| Die Angabe der Angabe des Antrags ist in der Angabe Nr. 5 zu finden. |
PVC-isolierter Stahlgurt, gepanzerter PE-Gehäuse-Stromkabel |
In Innenräumen, Tunneln, Rohren, Bergbau und stark verschmutzten Gebieten. |
| VV32, VLV32 |
PVC-isolierter feiner Stahldraht, gepanzerter, PVC-umhülltes Stromkabel |
Innen-, unterirdische und Bergbauanwendungen. |
| VV33, VLV33 |
PVC-isolierter feiner Stahldraht, gepanzerter PE-Gehäuse-Stromkabel |
Innen- und unterirdische Anwendungen. |
| VV42, VLV42 |
PVC-isolierter Dickstahldraht, gepanzerter PE-Gehäuse-Stromkabel |
Innen-, unterirdische und Bergbauanwendungen. |
| VV43, VLV43 |
PVC-isolierter feiner Stahldraht, gepanzerter, PVC-umhülltes Stromkabel |
In Innenräumen, im Untergrund, im Bergbau und in stark verschmutzten Gebieten. |
Technische Spezifikation
| Extremer Temperaturbereich: |
-40°C bis 105°C (wirkt in extremen Umgebungen im Automobilbereich) |
| Gepanzerte Kabelbereiche: |
0GA, 2GA, 4GA, 6GA, 8GA, 10GA, 12GA, 14GA, 15GA, 16GA, 18GA, 20GA und ultra klassische Stränge |
| Typ des Leiters: |
99,99% OFC (sauerstofffreies Kupfer), mit Zinn beschichtetes Kupfer, mit Kupfer beschichtetes Aluminium |
| Material: |
Umweltschonendes, hochwertiges glänzendes Material; Verpackung aus Zinn, Silber oder Nickel |
| Farbe des gepanzerten Kabels: |
Anpassungsoptionen verfügbar |
| Verpackung: |
Kartonverpackungen, Palettenverpackungen, Holz-/Kunststoffwalzen |
| Marke |
Links |
Querschnitt (mm2) |
0.01-500 mm2 |
| Wire Gauge (AWG) |
[z. B. 24AWG, 28AWG] |
Leiter |
Kupfer in Dosen / Kupfer ohne, je nach Kundenanforderung |
| Isoliermaterial |
PVC/TPU/Siliconkautschuk/PE/PP/XLPE/Nylon/anderes |
Material der Jacke |
[PVC/PU/Kautschuk/Breit/ usw.] |
| Zertifizierungen |
Einheitliche Vorschriften für die Bereitstellung von Daten |
Benutzerdefinierte Länge |
[z. B. 1 m, 3 ft, 5 m ± 5% Toleranz] |
| Typ des Kabels |
[Medizinische/Energie/Audio/Koaxiale/Elektrische/Automotive/Energiespeicher// usw.] |
Schirmung |
[Schirm/Unschirm/Schild] |
| Impedanz |
[z. B. 75Ω (für Koaxialkabel) ] |
Druck/Logo |
[Text/Label/Logo, maximal 20 Zeichen] |
| Biegeradius |
[z. B. ≥ 5 × Kabeldurchmesser] |
Aktuelles Rating |
[z. B. 5A] |
| Nennspannung |
[z. B. 30V Wechselstrom/Gleichstrom] |
Verbindungsmaterial |
[Goldplattiert/Nickelplattiert/Brass/ usw.] |
| Anschlüsse |
[z. B. USB Typ-C, 3,5 mm Jack, RJ45] |
Kleider und Kleidung |
XLPE- oder PE- oder PVC-Gummi |
| Lieferzeit |
7-14 Tage nach Bestätigung der Bestellung |
Farben |
[Schwarz/Weiß/Rot/Anpassung Pantone/etc.] |
| Temperatur |
Minus 70 °C bis 350 °C ((-70 °C ~ 350 °C) |
Paket |
Rollen/Kisten/Platten/Zollabfertigung |
| Unterstützende Dienstleistungen |
Mehrkolumnenkabel {3}{l}{Maßgeschneiderte Kabellösungen von Ende zu Ende, einschließlich präzises Schneiden, Krempeln und Montieren von Lugen (Material angeben, z.B. Kupfer/Nickelplattiert) |
|
|
Unabhängiges Labor•Vollständige Prüfgeräte•Vollständige Qualitätskontrolle
Wir testen jedes Produkt nach strengen Standards, um eine überlegene Qualität und zuverlässige Leistung zu gewährleisten.
|
- Nein. Ich weiß nicht.
|
Prüfpunkt
|
Prüfungszustand
|
Prüfungsanforderung
|
Prüfdaten
|
Ergebnis
|
|
1
|
Strukturüberprüfung
|
1. Die Dreifachgrößen-Tabelle 2 zu erfüllen.
|
Einhaltung der Drahttätigkeitstabelle
|
Verweisen Sie auf das Prüfprotokoll
|
Pass
|
|
2
|
Wärmeschock
|
Die Probe auf eine Eisenstange der angegebenen Größe winden, in einen Alterungsofen bei angegebener Temperatur für 1 Stunde legen, die Probe mindestens 30 Minuten auf Raumtemperatur abkühlen und dann beobachten
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Pass
|
|
3
|
Wärmeverformung
|
1Die Probendicke wird gemessen (Messposition markiert) 2. Die Probe und die Prüfvorrichtung werden in einen Alterungsofen gelegt, um sie für 1 Stunde bei der angegebenen Temperatur vorzuheizen3.Die Probe wird 1 Stunde lang unter die Druckkolonne der Prüfvorrichtung gelegt4. Die Probendicke in derselben Position erneut messen
|
1Die Probe darf nicht durch Druckkolonne oder durch freiliegenden Leiter gebrochen werden2.
|
Verweisen Sie auf das Prüfprotokoll
|
Pass
|
|
4
|
FT2
|
Einmal eine Standardflamme in einer Höhe von 125 mm anwenden
|
12. Die Flamme darf sich nicht auf nahegelegene brennbare Stoffe ausbreiten.
|
Verweisen Sie auf das Prüfprotokoll
|
Pass
|
|
5
|
Alterung
|
1. Nehmen Sie fünf Abschnitte einer 200 mm langen Hülle 2. Legen Sie die Proben 168 Stunden lang in einen Reifbackofen bei 158 °C. Nach dem Entnehmen der Proben legen Sie sie 16 Stunden lang bei Raumtemperatur 23±5 °C.dann die Verlängerung bei Bruch und Zugfestigkeit
|
12. Zugfestigkeit vor Alterung > 1,41 kg/mm2, Zugfestigkeit nach Alterung ≥ 80% vor Alterung
|
Verweisen Sie auf das Prüfprotokoll
|
Pass
|
|
6
|
Cold Bend
|
Die Probe wird in einer Niedertemperaturbox bei einer angegebenen Temperatur für 4 Stunden aufbewahrt, die Windprobe auf einer Eisenstange mit einer angegebenen Größe mit bestimmten Drehungen,vollständige Wicklung innerhalb von 30 Sekunden nach Entnahme der Probe aus der Niedertemperaturbox
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Pass
|
|
7
|
Leiterwiderstand
|
Messen Sie den Widerstand eines Ein-Meter-Kernleiters mit einem Gleichstromwiderstandsmesser
|
Bei 20°C Widerstand von 8AWG ≤ 2,23Ω/km
|
Verweisen Sie auf das Prüfprotokoll
|
Pass
|
Linke Cable Technology (DongGuan) Co. Ltd. konzentriert sich auf FuE und
Sie bieten professionelle Lösungen für die Kabel- und Drahtindustrie, insbesondere für die
Es enthält:
Humanoid Roboterkabel,
mit einem Stromkabel/Datenkabel,
Halbleiterkabel/industrielles automatisches Kabel,
Sensorkabel,
Neues Energie-Kabel,
Medizinisches Schönheitsdraht,
UL-Drahtkabel
Linke Cable verfügt über diversifizierte Produktentwicklungskapazitäten und technische Fähigkeiten zur Unterstützung
Wir haben folgende Produktzulassung erhalten: UL 758,CCC,RoHs,REACH,CE; Wir
die folgenden Qualitätsmanagementsysteme erhalten haben::Einheitliche Prüfverfahren(Alle Erzeugnisse)" ISO 13485
(Medizinische Geräte und Instrumente),IATF 16949(Automobilindustrie)
Häufig gestellte Fragen
Sind Sie Hersteller oder Handelsunternehmen?
Wir sind ein professioneller Hersteller, der Ihre Bestellung von der ersten Produktion bis zur Endlieferung verwaltet.
Wie kann ich eine Probe bekommen, um Ihre Qualität zu testen?
Die Proben werden kostenlos zur Verfügung gestellt. Neue Kunden tragen die Kurierkosten.
Was ist Ihre Mindestbestellmenge?
Die Mindestbestellmenge beträgt typischerweise 100 m. Aufgrund des Gewichts des Kabels empfehlen wir, geeignete Mengen zu bestellen, um die Frachtkosten zu optimieren. Der Seeverkehr ist die wirtschaftlichste Option.
Kann ich einen Rabatt bekommen?
Ermäßigungen stehen je nach Bestellmenge zur Verfügung, und wir können für größere Bestellungen die Frachtkosten decken. Bitte kontaktieren Sie uns für spezifische Preise.
Akzeptiert Ihre Firma OEM-Produktion?
Ja, wir bieten OEM-Dienstleistungen an, einschließlich Drucken Ihres Firmennamens und maßgeschneiderter Qualitätskarten zur Werbung für Ihre Marke.
