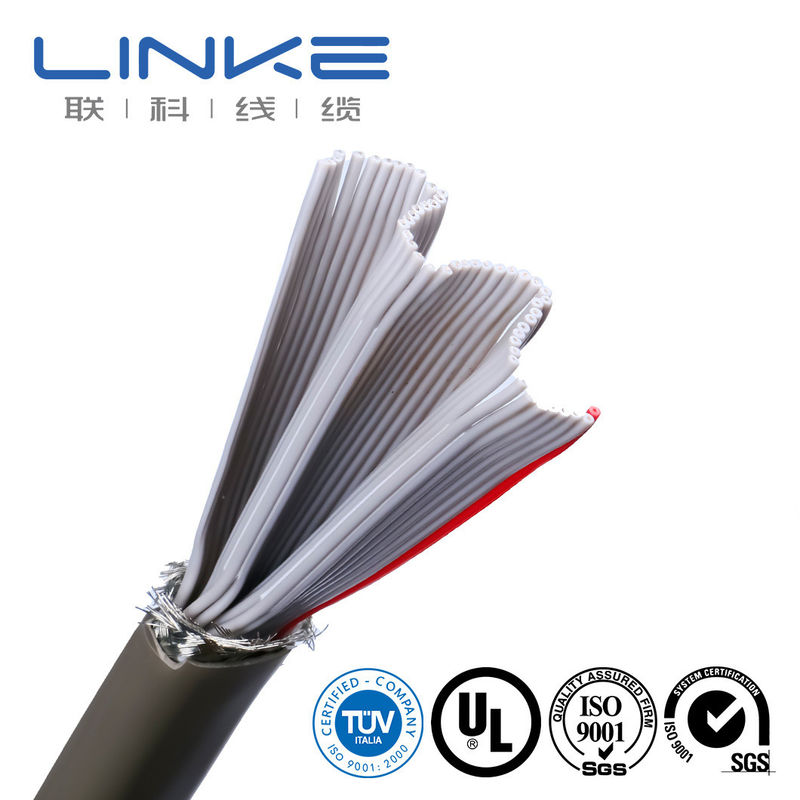

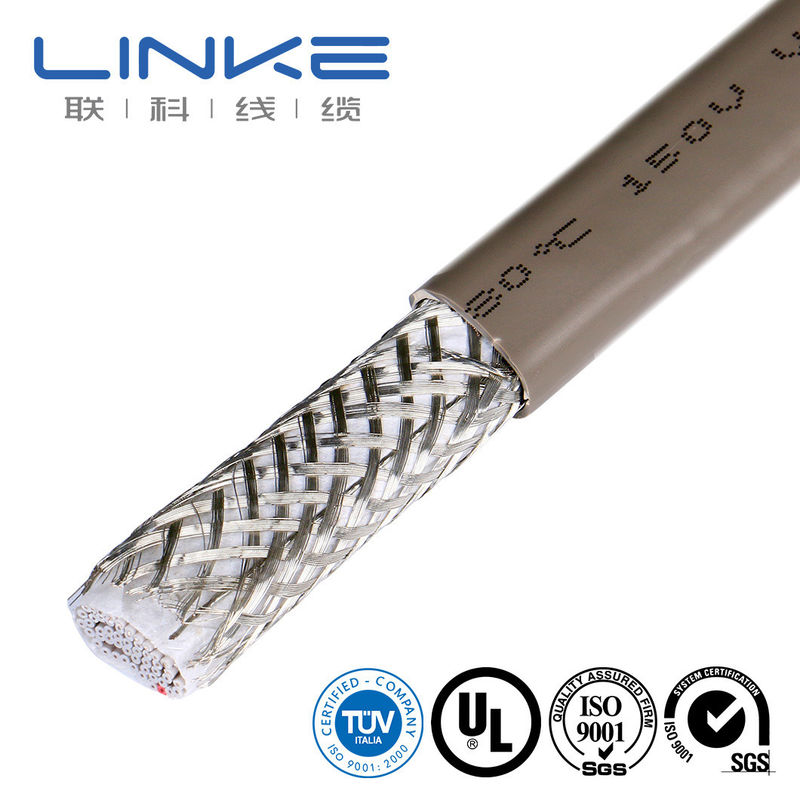

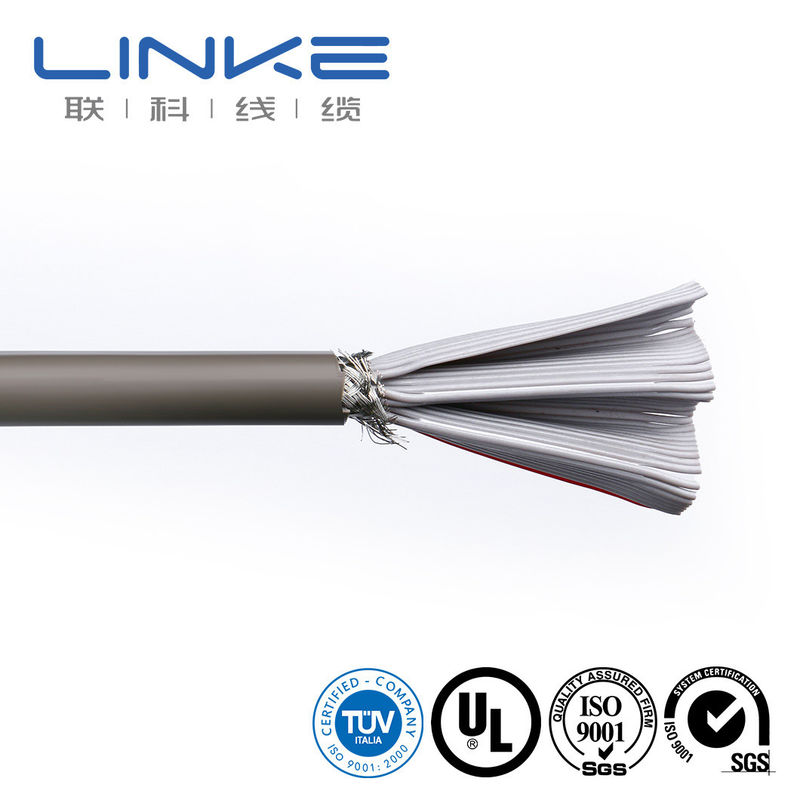

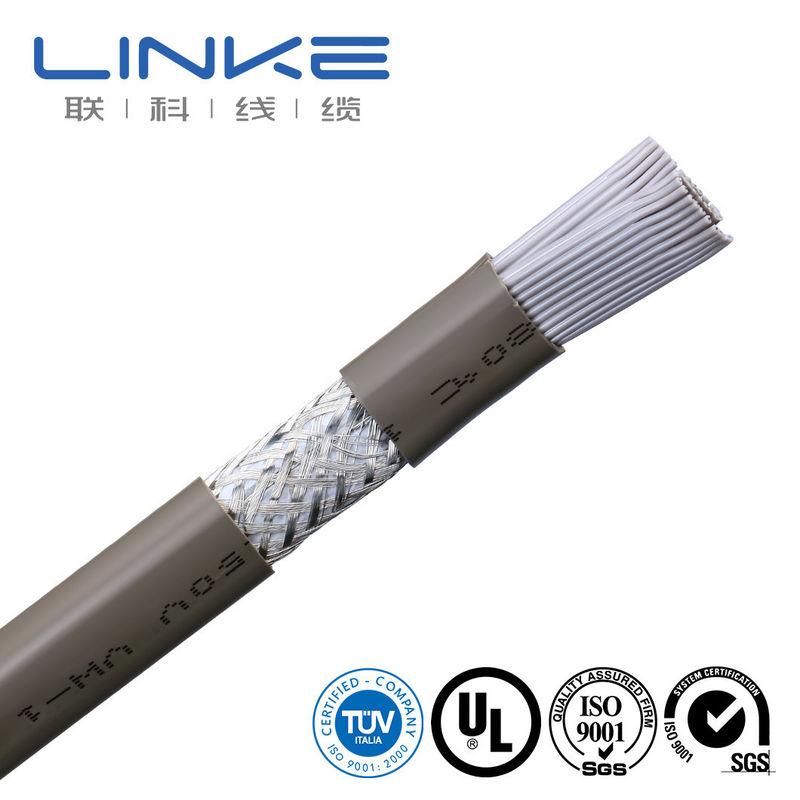

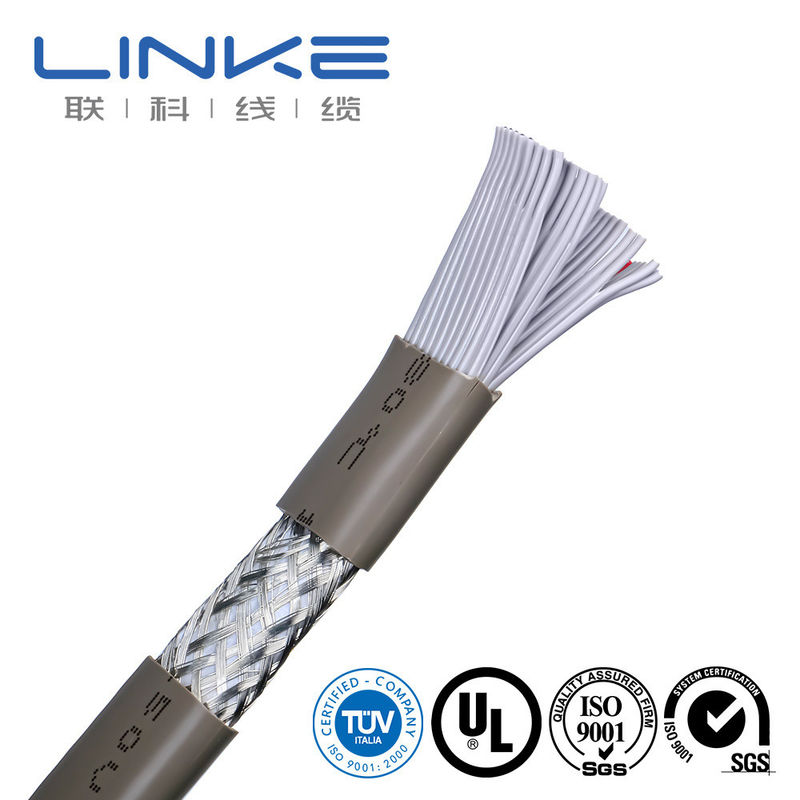

Dieses 50-adrige, geschirmte Flachkabel für Industriesteuerung verfügt über eine PVC-Isolierung und einen strapazierfähigen TPU-Mantel, der für zuverlässige Leistung in anspruchsvollen Industrieanwendungen mit optimierter geschätzter Lieferzeit entwickelt wurde.
Produktgalerie
UL-Zertifizierungsstandards
UL-Standardkonformität
Einadrige, thermoplastische Isolierung:
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1901
10070
10483
1185
1332
1577
1672
10012
10269
Mehradrige, thermoplastische Isolierung:
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
Einadrige, duroplastische Isolierung:
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
Qualitätszertifizierungen
Unser umfassendes Zertifizierungsportfolio umfasst:
- UL-Standards für einadrige thermoplastische Isolierung: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
- UL-Standards für mehradrige thermoplastische Isolierung: UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
- ISO9001, ISO13485 und TS16949 Qualitätsmanagementsysteme
- CNR - Zertifizierung für Haushaltsgeräte-Verdrahtungsmaterial
Technische Spezifikationen
- Extrudierte PVC-isolierte Einzelader, Nennspannung 105°C, 1000V, Klasse I, Gruppe A, B oder AB, FT1 und/oder FT2
- Extrudierte PVC-Mantelkabel, nicht integral, Nennspannung 105°C, 1000V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
- Extrudierte TPU-Mantelkabel, nicht integral, Nennspannung 80°C, 300V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
| Marke |
LINKE |
Querschnitt (mm²) |
0,01-500mm² |
| Leiterquerschnitt (AWG) |
[z. B. 24AWG, 28AWG] |
Leiter |
Verzinntes Kupfer / blankes Kupfer, je nach Kundenwunsch |
| Isolationsmaterial |
PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere |
Mantelmaterial |
[PVC/PU/Gummi/Geflecht/etc.] |
| Zertifizierungen |
RoHS/REACH/UL/CE/IP68/etc. |
Kundenspezifische Länge |
[z. B. 1m, 3ft, 5m ±5% Toleranz] |
| Kabeltyp |
[Medizinisch/Strom/Audio/Koaxial/Elektrisch/Automobil/Energiespeicher//etc.] |
Schirmung |
[Geschirmt/Ungeschirmt/Geflecht-Schirmung] |
| Impedanz |
[z. B. 75Ω (für Koaxialkabel)] |
Druck/Logo |
[Text/Etikett/Logo, max. 20 Zeichen] |
| Biegeradius |
[z. B. ≥5× Kabeldurchmesser] |
Nennstrom |
[z. B. 5A] |
| Nennspannung |
[z. B. 30V AC/DC] |
Steckverbinder-Material |
[Vergoldet/Vernickelt/Messing/etc.] |
| Steckverbinder |
[z. B. USB Typ-C, 3,5mm Klinke, RJ45] |
Mantel |
XLPE oder PE oder PVC GUMMI |
| Lieferzeit |
7-14 Tage nach Auftragsbestätigung |
Farben |
[Schwarz/Weiß/Rot/Kundenspezifisches Pantone/etc.] |
| Temperatur |
Minus 70°C bis 350°C (-70°C ~ 350°C) |
Verpackung |
Rolle/Karton/Platte/Kundenspezifisch |
| Unterstützende Dienstleistungen |
mehrspaltig {3}{l} kundenspezifisches Kabel, End-to-End-Lösungen, einschließlich präziser Schnitte, Crimpung und Installation von Kabelschuhen (Material spezifizieren, z. B. Kupfer/Nickel-beschichtet) |
|
|
Unabhängiges Labor•Vollständige Testgeräte•Umfassende Qualitätskontrolle
Wir testen jedes Produkt nach strengen Standards, um überlegene Qualität und zuverlässige Leistung zu gewährleisten.
|
Nr.
|
Prüfgegenstand
|
Prüfbedingung
|
Prüfanforderung
|
Prüfdaten
|
Ergebnis
|
|
1
|
Strukturelle Inspektion
|
1. Entspricht der Drahtgrößentabelle 2. Mindestdicke ≥ 80% der durchschnittlichen Dicke
|
Entspricht der Drahtgrößentabelle
|
Siehe Prüfprotokoll
|
Bestanden
|
|
2
|
Thermischer Schock
|
Wickeln Sie die Probe auf einen Eisenstab von angegebener Größe, legen Sie sie für 1 Stunde in einen Alterungsofen bei angegebener Temperatur, kühlen Sie die Probe mindestens 30 Minuten lang auf Raumtemperatur ab und beobachten Sie dann die Probe
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Bestanden
|
|
3
|
Wärmeverformung
|
1. Messen Sie die Probendicke (Messposition markieren) 2. Legen Sie die Probe und die Prüfvorrichtung für 1 Stunde bei angegebener Temperatur in einen Alterungsofen zum Vorheizen 3. Legen Sie die Probe für 1 Stunde unter die Drucksäule der Prüfvorrichtung 4. Messen Sie die Probendicke an derselben Position erneut
|
1. Probe darf nicht durch die Drucksäule reißen oder den Leiter freilegen 2. Dickenreduzierung ≤ 50%
|
Siehe Prüfprotokoll
|
Bestanden
|
|
4
|
FT2
|
Wenden Sie einmal eine Standardflamme in 125 mm Höhe an
|
1. Die Flamme darf sich nicht entlang ihrer Länge ausbreiten 2. Die Flamme darf sich nicht auf nahegelegene brennbare Materialien ausbreiten
|
Siehe Prüfprotokoll
|
Bestanden
|
|
5
|
Alterung
|
1. Nehmen Sie fünf 200 mm lange Mantelabschnitte 2. Legen Sie die Proben für 168 Stunden in einen Alterungsofen bei 158°C 3. Nach dem Entnehmen der Proben bei Raumtemperatur (23±5°C) für 16 Stunden lagern, dann Bruchdehnung und Zugfestigkeit prüfen
|
1. Bruchdehnung vor Alterung ≥ 300%, Bruchdehnung nach Alterung ≥ 80% der Bruchdehnung vor Alterung 2. Zugfestigkeit vor Alterung > 1,41 kg/mm², Zugfestigkeit nach Alterung ≥ 80% der Zugfestigkeit vor Alterung
|
Siehe Prüfprotokoll
|
Bestanden
|
|
6
|
Kaltbiegung
|
Lagern Sie die Probe 4 Stunden lang in einer Tieftemperaturbox bei angegebener Temperatur, wickeln Sie die Probe mit angegebener Windungszahl auf einen Eisenstab von angegebener Größe, schließen Sie das Wickeln innerhalb von 30 Sekunden ab, nachdem die Probe aus der Tieftemperaturbox genommen wurde
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Bestanden
|
|
7
|
Leiterwiderstand
|
Messen Sie den Widerstand eines Meter langen Kernleiters mit einem Gleichstromwiderstandsmessgerät
|
Bei 20°C, Widerstand von 8AWG ≤ 2,23 Ω/km
|
Siehe Prüfprotokoll
|
Bestanden
|
Linke Kabeltechnologie (DongGuan) Co. Ltd. konzentriert sich auf F&E und
bietet professionelle Lösungen für Kabel und Drähte, insbesondere für
verschiedene Industriekunden. Dies umfasst:
Humanoide Roboter-Kabel,
KI-Stromkabel/Datenkabel,
Halbleiterkabel/industrielle Automatisierungskabel,
Sensorkabel,
Neuer Energiekabel,
Medizinische Schönheitsdrähte,
UL-Drahtkabel,
Linke Kabel verfügt über vielfältige Produktentwicklungs- und technische Fähigkeiten zur Unterstützung vielfältiger
Kundenbedürfnisse. Wir haben folgende Produktzulassungen erhalten: UL 758,CCC,RoHs,REACH,CE; Wir
haben folgendes Qualitätsmanagementsystem erhalten:ISO 9001-2015(Alle Produkte); ISO 13485
(Medizinische Geräte und Instrumente),IATF 16949(Automobilindustrie)
Unternehmensprofil
Draht- und Kabelhersteller Linke Cable Technology Co., Ltd ist ein führender Kabelanbieter in China. Mit über 10 Jahren Branchenerfahrung ist Linke Cable auf F&E, Produktion und Vermarktung von hochwertigen Drähten und Kabeln spezialisiert.
Wir bieten umfassende Kabellösungen und kundenspezifische Kabeldesigns für globale Kunden mit Expertise in:
- EV-Ladekabel
- Medizinisches Kabel
- Silikonkabel
- Spiralkabel
- Geflochtenes Kabel
- Schleppseilkabel
- UL-Draht
- Automobilkabel
Bei Linke Cable verfolgen wir einen Ingenieur-zu-Ingenieur-Ansatz, um überlegene Kabellösungen zu entwickeln, die die Produktqualität verbessern und das tägliche Leben bereichern.
Häufig gestellte Fragen
Sind Sie ein Hersteller oder ein Handelsunternehmen?
Wir sind ein professioneller Hersteller mit vollständiger Kontrolle über den Produktionsprozess von Anfang bis Ende. Wir begrüßen Werksbesuche und bieten Transport von Shenzhen an.
Wie kann ich eine Probe erhalten, um Ihre Qualität zu testen?
Muster werden kostenlos zur Verfügung gestellt. Neukunden sind für die Kurierkosten verantwortlich.
Was ist Ihre Mindestbestellmenge?
Unsere Standard-MOQ beträgt 100 Meter. Aufgrund des Gewichts des Kabels empfehlen wir jedoch, geeignete Mengen zu bestellen, um die Frachtkosten zu optimieren. Der Seetransport ist oft die wirtschaftlichste Option.
Kann ich einen Rabatt bekommen?
Rabatte sind je nach Bestellmenge erhältlich. Wir können auch die Frachtkosten für erhebliche Bestellungen übernehmen. Bitte kontaktieren Sie uns für detaillierte Preise.
Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir unterstützen OEM-Produktion, einschließlich kundenspezifischem Druck Ihres Firmennamens und personalisierter Qualitätskarten zur Förderung Ihrer Marke.
