2-8-adriger, abgeschirmter Twisted-Pair-Draht mit 24 AWG-18 AWG
Eigenschaften des GXL-Kabels
- Dauerarbeitstemperatur bis 125°C
- Kleiner Außendurchmesser mit hervorragenden mechanischen Eigenschaften
- Öl-, hitze- und kältebeständig
- Flammhemmend und verschleißfest
- Besteht den Selbstverlöschungstest nach 15 Sekunden Brenndauer
- Wärmeschrumpfung ≤ 2 mm an beiden Enden
| Leiter |
Flexibler, blanker, geglühter Kupferdraht |
| Isolierung |
PVC, TPU, XLPE, Silikon |
| Farboptionen |
Schwarze, orange, rote, gelbe, blaue Jacke (einfach und doppelt isoliert) |
| SQ MM-Größen (europäisch) |
0,1–100 m² |
| AWG-Größen (Nordamerika) |
0AWG-10AWG |
| Temperaturbereich |
-60°C bis 200°C |

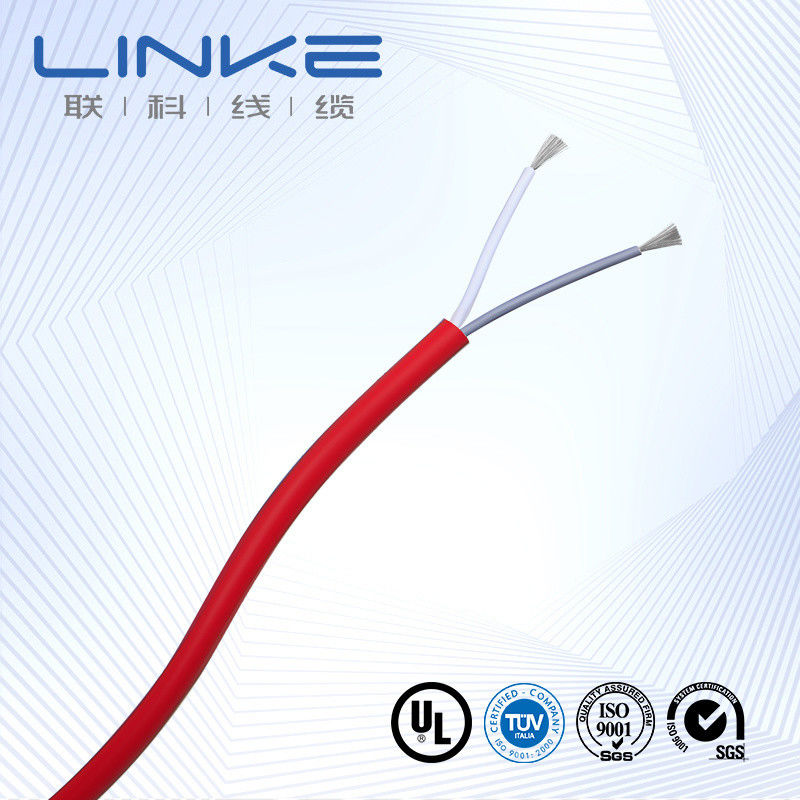

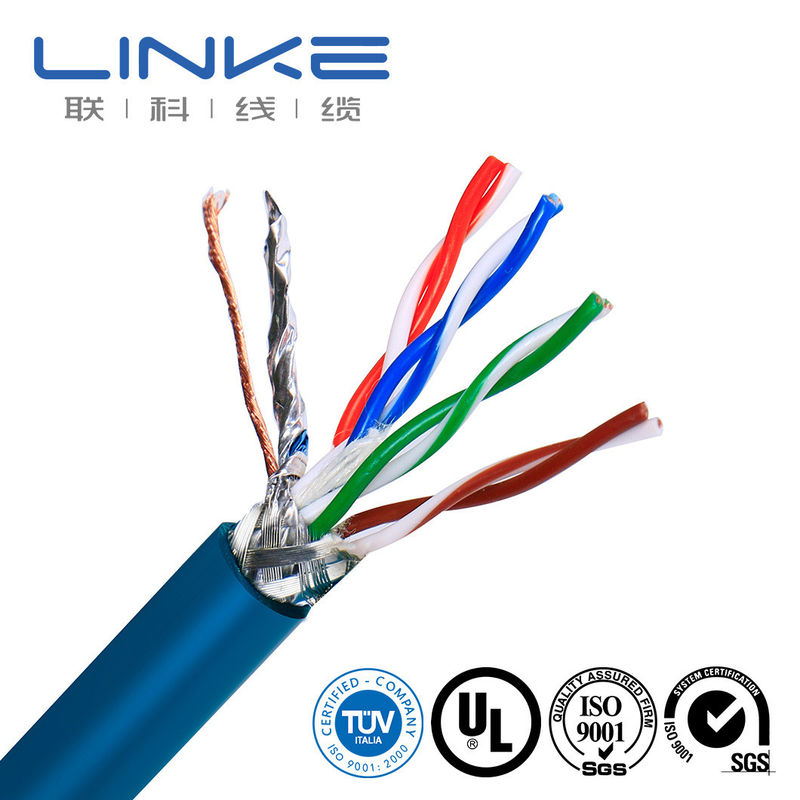

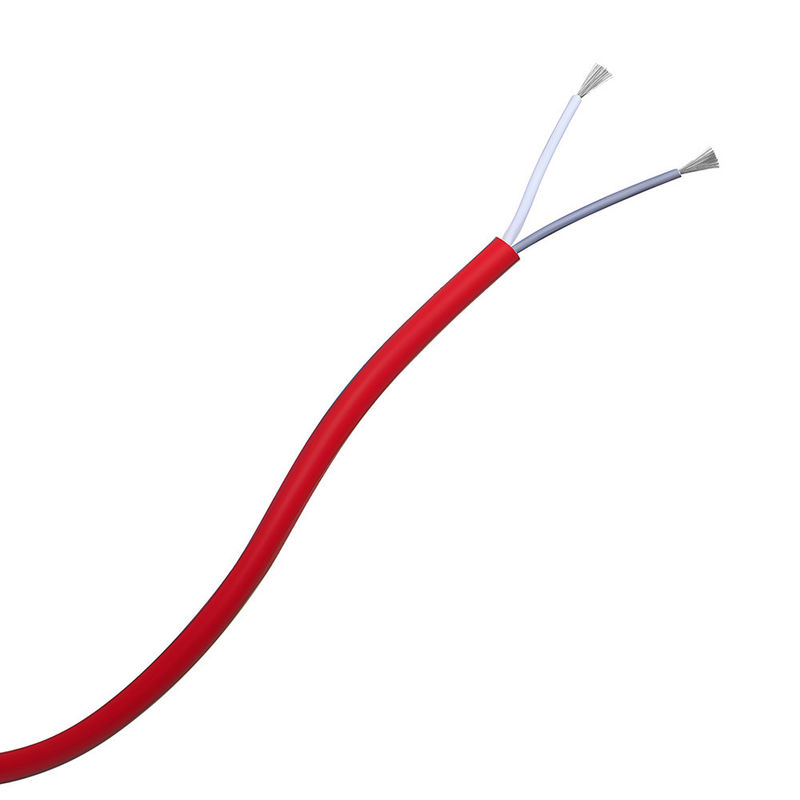

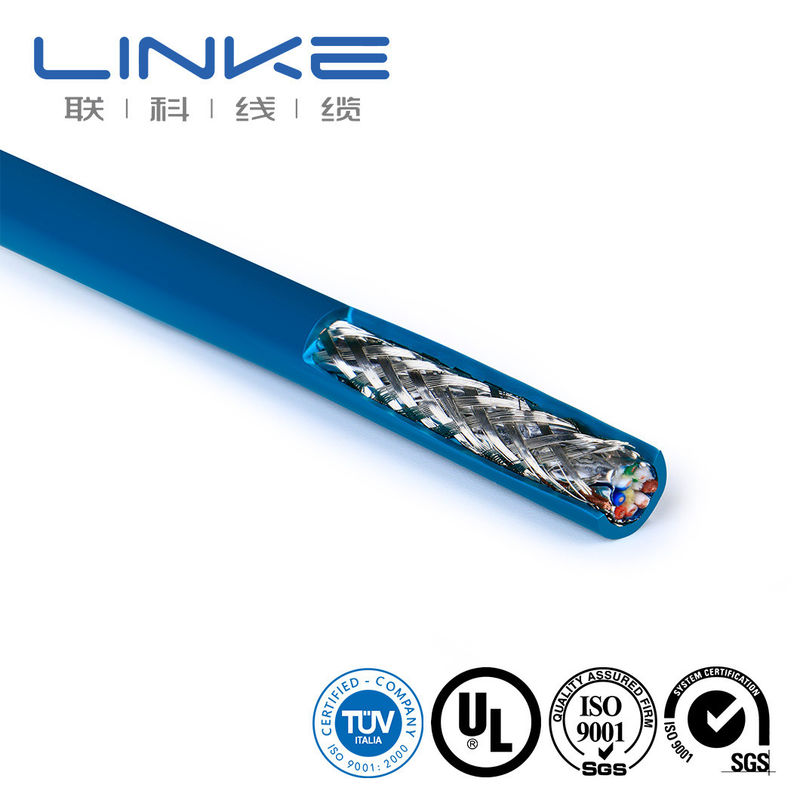

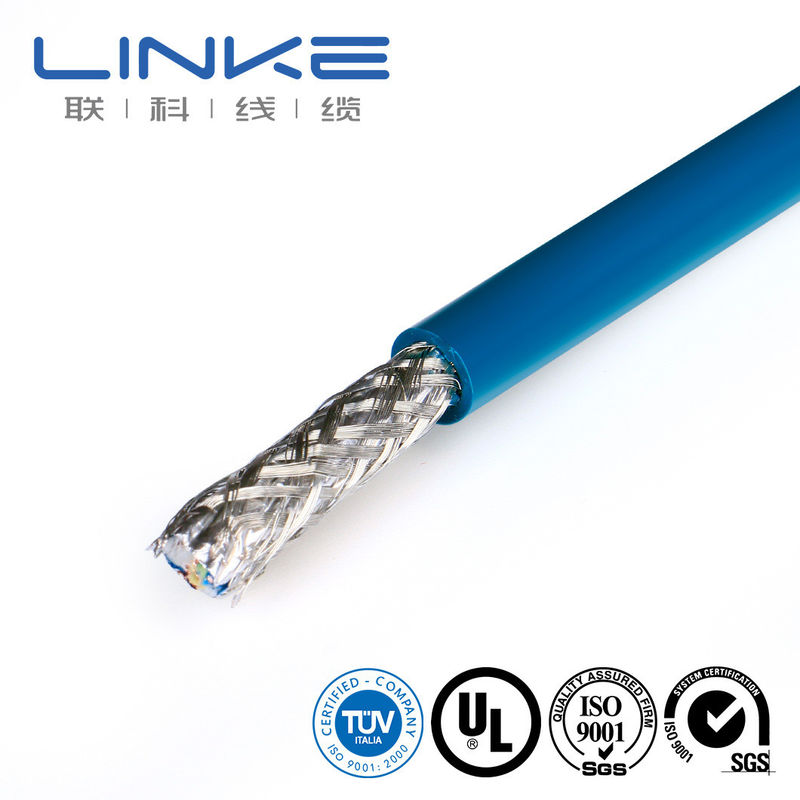

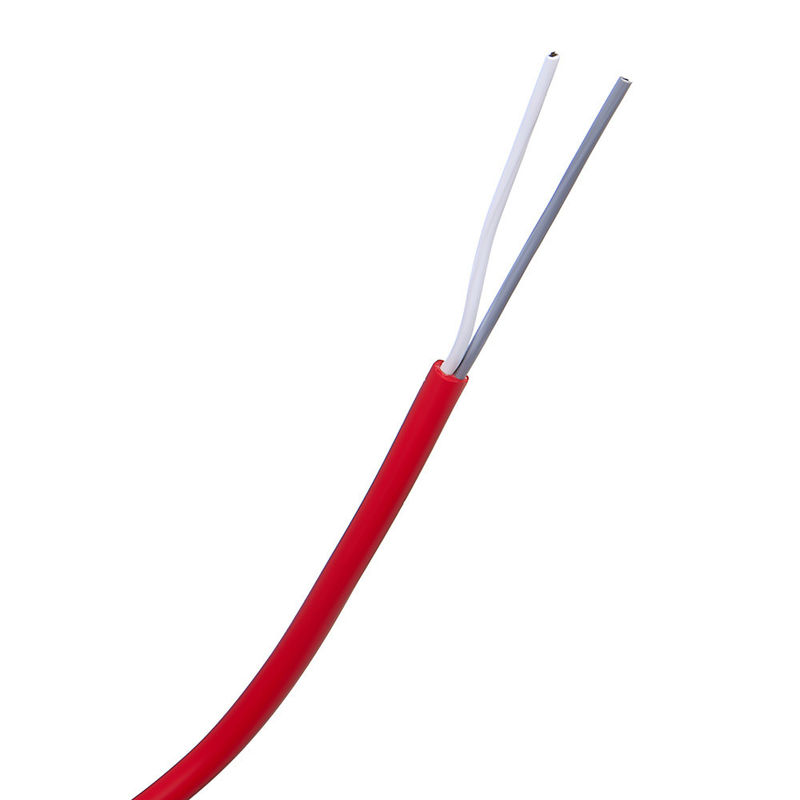

Produktbilder
UL-Zertifizierung
Verfügbare UL-Standards
Einadrige, thermoplastische Isolierung:
- 1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369
- 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483
- 1185 | 1332 | 1577 | 1672 | 10012 | 10269
Mehrleiter-Thermoplast-Isolierung:
- 2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963
- 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198
- 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664
Einadrige, duroplastische Isolierung:
- 3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005
- 3123 | 3212 | 3321 | 3398 | 3577 | 3702
- 3132 | 3266 | 3331 | 3512 | 3644 | 3817
- 3135 | 3271 | 3385 | 3529 | 3674 | 3886
Zusätzliche Zertifizierungen
- ISO9001, ISO13485, TS16949 zertifiziert
- CNR-Appliance Wiring Material zertifiziert
- Extrudiertes PVC-isoliertes Einzelstück (ausgelegt für 105 °C, 1000 V)
- Extrudiertes PVC-Kabel mit nicht integrierter Ummantelung (ausgelegt für 105 °C, 1000 V)
- Extrudiertes TPU-Kabel mit nicht integrierter Ummantelung (ausgelegt für 80 °C, 300 V)
| Marke |
LINKE |
Querschnitt (mm²) |
0,01–500 mm² |
| Drahtstärke (AWG) |
[z. B. 24AWG, 28AWG] |
Leiter |
Verzinntes Kupfer/blankes Kupfer, basierend auf den Anforderungen des Kunden |
| Isoliermaterial |
PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere |
Jackenmaterial |
[PVC/PU/Gummi/Geflecht/etc.] |
| Zertifizierungen |
RoHS/REACH/UL/CE/IP68/etc |
Benutzerdefinierte Länge |
[z. B. 1 m, 3 Fuß, 5 m ±5 % Toleranz] |
| Kabeltyp |
[Medizin/Strom/Audio/Koaxial/Elektrik/Automobil/Energiespeicher/usw.] |
Abschirmung |
[Abgeschirmt/Ungeschirmt/Geflechtschirm] |
| Impedanz |
[z. B. 75 Ω (für Koaxialkabel)] |
Druck/Logo |
[Text/Etikett/Logo, max. 20 Zeichen] |
| Biegeradius |
[z. B. ≥5× Kabeldurchmesser] |
Aktuelle Bewertung |
[z. B. 5A] |
| Nennspannung |
[z. B. 30 V AC/DC] |
Verbindungsmaterial |
[Vergoldet/Vernickelt/Messing/usw.] |
| Anschlüsse |
[z. B. USB Typ-C, 3,5-mm-Buchse, RJ45] |
Jacke |
XLPE- oder PE- oder PVC-GUMMI |
| Lieferzeit |
7-14 Tage nach Bestätigung der Bestellung |
Farben |
[Schwarz/Weiß/Rot/Custom Pantone/usw.] |
| Temperatur |
Minus-70℃bis 350℃(-70℃ ~ 350℃) |
Paket |
Rolle/Box/Platte/Benutzerdefiniert |
| Unterstützende Dienstleistungen |
Kundenspezifische Kabel, End-to-End-Lösungen, einschließlich präzisem Schneiden, Crimpen und Anbringen von Kabelschuhen (Material angeben, z. B. Kupfer/Nickel plattiert) |
Unabhängiges Labor • Komplette Testausrüstung • Vollständige Qualitätskontrolle
Wir testen jedes Produkt nach strengen Standards, um höchste Qualität und zuverlässige Leistung zu gewährleisten.
| NEIN. |
Testgegenstand |
Testbedingung |
Testanforderung |
Testdaten |
Ergebnis |
| 1 |
Strukturinspektion |
1. Beachten Sie die Kabelgrößentabelle2. Mindestdicke ≥ 80 % der durchschnittlichen Dicke |
Beachten Sie die Kabelgrößentabelle |
Siehe Prüfprotokoll |
Passieren |
| 2 |
Thermoschock |
Wickeln Sie die Probe auf einen Eisenstab der angegebenen Größe, legen Sie sie 1 Stunde lang in einen Alterungsofen bei der angegebenen Temperatur, kühlen Sie die Probe mindestens 30 Minuten lang auf Raumtemperatur ab und beobachten Sie dann die Probe |
Keine Risse auf der Probenoberfläche |
Keine Risse |
Passieren |
| 3 |
Hitzeverformung |
1. Probendicke messen (Messposition markieren)2. Legen Sie die Probe und die Testvorrichtung in den Alterungsofen, um sie 1 Stunde lang auf die angegebene Temperatur vorzuwärmen3. Platzieren Sie die Probe 1 Stunde lang unter der Drucksäule der Testvorrichtung4. Messen Sie die Probendicke erneut an derselben Stelle |
1. Die Probe darf nicht durch die Drucksäule gerissen werden oder den Leiter freilegen2. Dickenreduzierung ≤ 50 % |
Siehe Prüfprotokoll |
Passieren |
| 4 |
FT2 |
Einmal eine Standardflamme in einer Höhe von 125 mm anzünden |
1. Die Flamme darf sich nicht entlang ihrer Länge ausbreiten2. Die Flamme darf sich nicht auf in der Nähe befindliche brennbare Materialien ausbreiten |
Siehe Prüfprotokoll |
Passieren |
| 5 |
Altern |
1. Nehmen Sie fünf Abschnitte einer 200 mm langen Hülle2. Legen Sie die Proben 168 Stunden lang in einen Alterungsofen bei 158 °C3. Nachdem Sie die Proben entnommen haben, legen Sie sie 16 Stunden lang bei Raumtemperatur (23 ± 5 °C) ein und testen Sie dann die Bruchdehnung und die Zugfestigkeit |
1. Dehnung vor der Alterung ≥ 300 %, Dehnung nach der Alterung ≥ 80 % der Dehnung vor der Alterung2. Zugfestigkeit vor der Alterung > 1,41 kg/mm², Zugfestigkeit nach der Alterung ≥ 80 % der Zugfestigkeit vor der Alterung |
Siehe Prüfprotokoll |
Passieren |
| 6 |
Kalte Biegung |
Lagern Sie die Probe 4 Stunden lang in einer Tieftemperaturbox bei der angegebenen Temperatur, wickeln Sie die Probe auf einen Eisenstab der angegebenen Größe mit den angegebenen Windungen und wickeln Sie die Probe innerhalb von 30 Sekunden nach der Entnahme der Probe aus der Tieftemperaturbox vollständig auf |
Keine Risse auf der Probenoberfläche |
Keine Risse |
Passieren |
| 7 |
Leiterwiderstand |
Messen Sie den Widerstand eines ein Meter langen Kernleiters mit einem Gleichstrom-Widerstandsmessgerät |
Bei 20 °C beträgt der Widerstand 8 AWG ≤ 2,23 Ω/km |
Siehe Prüfprotokoll |
Passieren |
Linke Cable Technology (DongGuan) Co. Ltd. konzentriert sich auf Forschung und Entwicklung und
bieten professionelle Lösungen für Kabel und Leitungen, insbesondere für die
verschiedene Industriekunden. Es enthält:
Humanoides Roboterkabel,
AI-Stromkabel/Datenkabel,
Halbleiterkabel/industrielles Automatikkabel,
Sensorkabel,
Neues Energiekabel,
Medizinischer Schönheitsdraht,
UL-Drahtkabel,
Linke Cable verfügt über vielfältige Produktentwicklungskapazitäten und technische Fähigkeiten zur Unterstützung diversifizierter Unternehmen
Kundenbedürfnisse. Wir haben die folgende Produktzulassung erhalten: UL 758, CCC, RoHs, REACH, CE; Wir
haben das folgende Qualitätsmanagementsystem erhalten: ISO 9001-2015 (alle Produkte); ISO 13485
(Medizinische Apparate und Instrumente), IATF 16949 (Automobilindustrie)
Unternehmensprofil
Linke Cable Technology Co., Ltd ist ein führender chinesischer Kabelhersteller mit über 10 Jahren Erfahrung in Forschung und Entwicklung, Produktion und Marketing. Wir sind spezialisiert auf:
- Ladekabel für Elektrofahrzeuge
- Medizinische Kabel
- Silikonkabel
- Federkabel
- Geflochtene Kabel
- Schleppseilkabel
- UL-Drähte
- Automobilkabel
Wir nutzen einen Ingenieur-zu-Ingenieur-Ansatz, um erstklassige Kabellösungen zu entwickeln, die die Lebensqualität verbessern.
Häufig gestellte Fragen
Sind Sie Hersteller oder Handelsunternehmen?
Wir sind ein professioneller Hersteller, der alle Aspekte der Produktion kontrolliert. Wir freuen uns über Besuche in unserem Werk in Shenzhen.
Wie kann ich ein Muster erhalten, um Ihre Qualität zu testen?
Für Neukunden sind Muster kostenlos, sie müssen lediglich die Kurierkosten tragen.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100m. Bei größeren Bestellungen empfehlen wir aus Gewichtsgründen den Seetransport.
Kann ich einen Rabatt bekommen?
Rabatte sind abhängig von der Bestellmenge möglich und können Frachtkosten berücksichtigen.
Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir können Ihren Firmennamen drucken und hochwertige Karten zur Markenwerbung anpassen.
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
