EV-Flexkabel mit IEC 62196-2 und SAE J1772

EV-Flexkabel mit IEC 62196-2 und SAE J1772

1500 V Batterie-Verkabelung

Silikon Jackett Batterie Drahtgurt

UL-Zertifizierung Batterieverkabelung

Herkunftsort:

Guangdong, China

Markenname:

Linke

Zertifizierung:

3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

Kontakt mit uns
Bitte um ein Angebot
Produktdetails
Nennspannung:
300-600V
Leitermaterial:
mit einer Breite von nicht mehr als 30 mm
Isoliermaterial:
Thermoplastisch (EF2585,85 ± 3a)
Jackenmaterial:
TPU
Maximalleiter Widerstand:
A: 0,242 Ω/km B: 0,78 Ω/km C: 4,95 Ω/km D & E: 26 Ω/km
Min -Isolationsresistenz:
500 mΩ.KM
Hervorheben:

1500 V Batterie-Verkabelung

,

Silikon Jackett Batterie Drahtgurt

,

UL-Zertifizierung Batterieverkabelung

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1000 m
Preis
Verhandelbar
Verpackung Informationen
Entsprechend Anforderung
Lieferzeit
7 bis 15 Tage
Zahlungsbedingungen
Vorauszahlung von 30% und Versand nach Erhalt der 70% letzten Zahlung
Versorgungsmaterial-Fähigkeit
50000M/DAY
Produkt-Beschreibung
Produktspezifikationen
KABELNAME EV-Kabel
KABELSPEZIFIKATION 2C×80mm2+1C×25mm2+1C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) RoHS-konform
Detaillierte Konstruktion
Artikel Leitermaterial Größe Außendurchmesser (ca.)
A : 2C×80mm2 Blanker Kupferlitze 2580/0.20 ±0.008mm 12.40±0.25mm
B : 1C×25mm2 Blanker Kupferlitze 798/0.20 ±0.008mm 7.00±0.20mm
C : 1C×4mm2 Blanker Kupferlitze 224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar 2.70±0.15mm
Isolierungsdetails
Material Min. durchschnittliche Dicke Min. Dicke an jeder Stelle Außendurchmesser
Thermoplast (EF2585,85±3A) 1.60mm 1.34mm 15.60±0.40mm
Elektrische Eigenschaften
Eigenschaft Wert
Nennspannung DC 1000V
Nenntemperatur Mantel -40~90ºC, Isolierung -40~125ºC
Max. Leiterwiderstand (20ºC) A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km

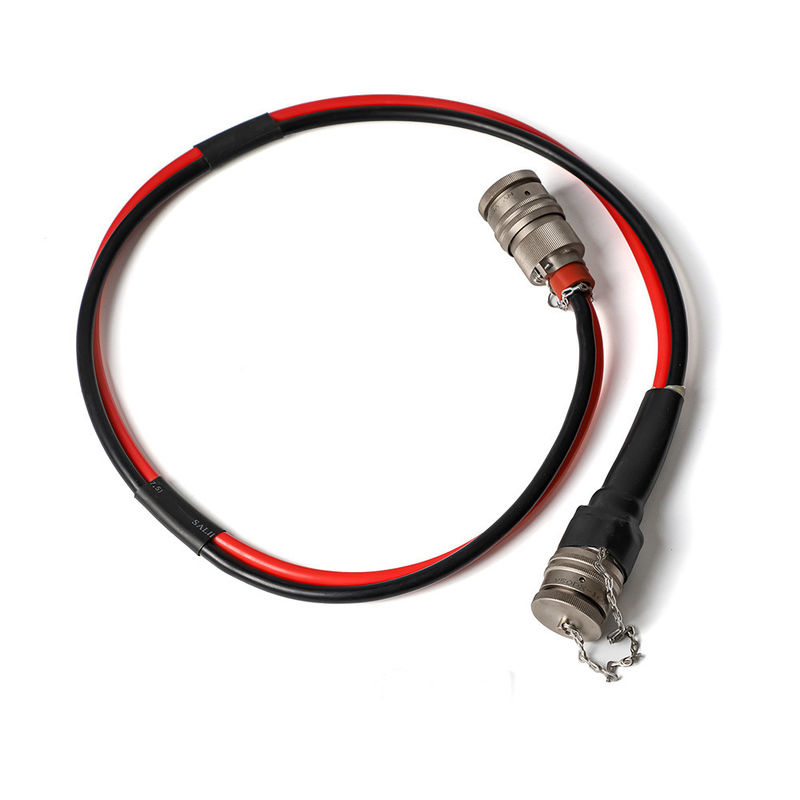

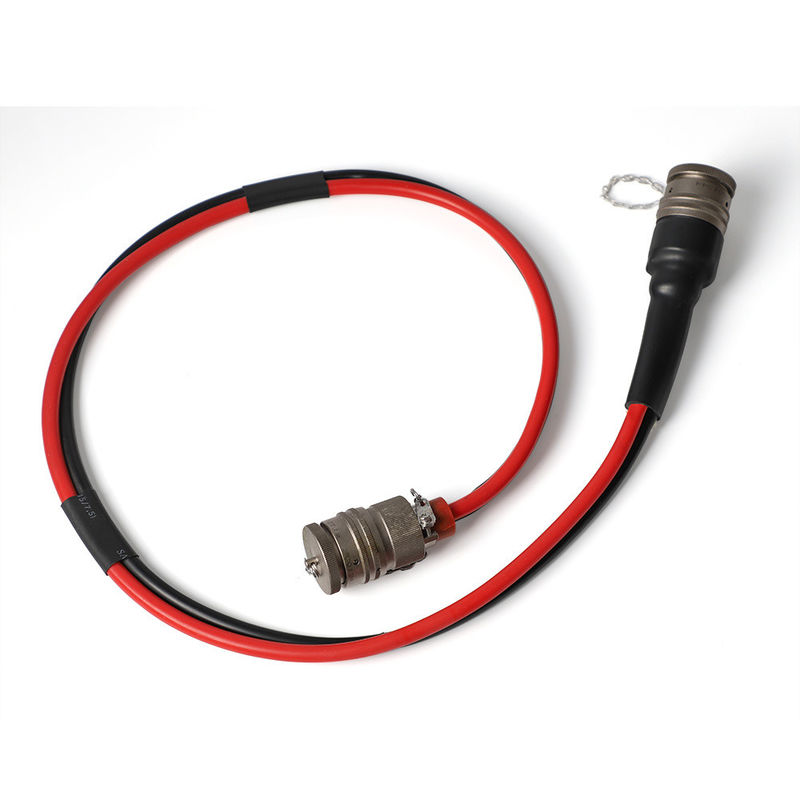

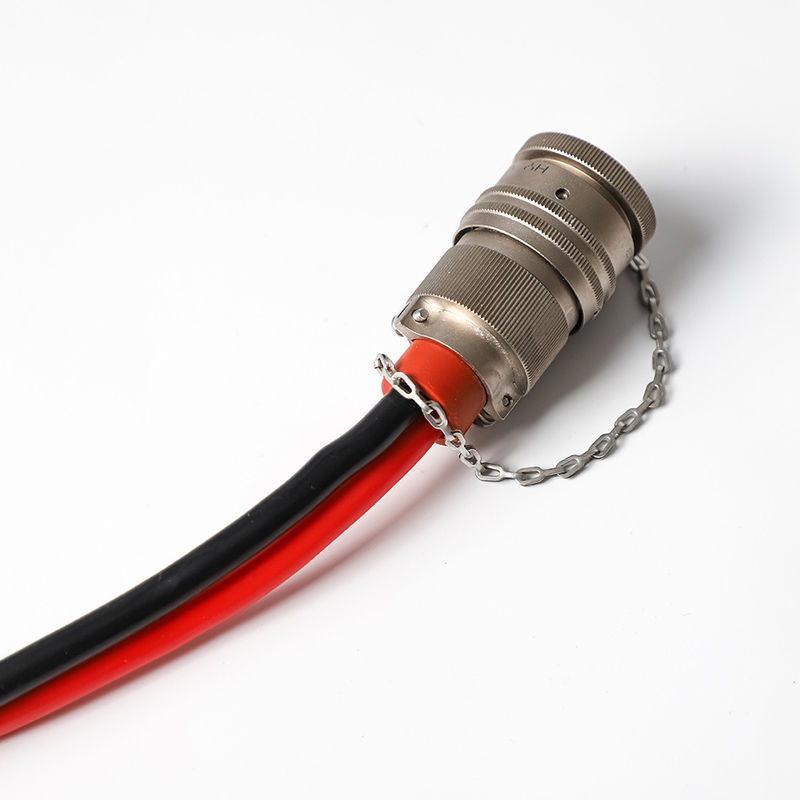

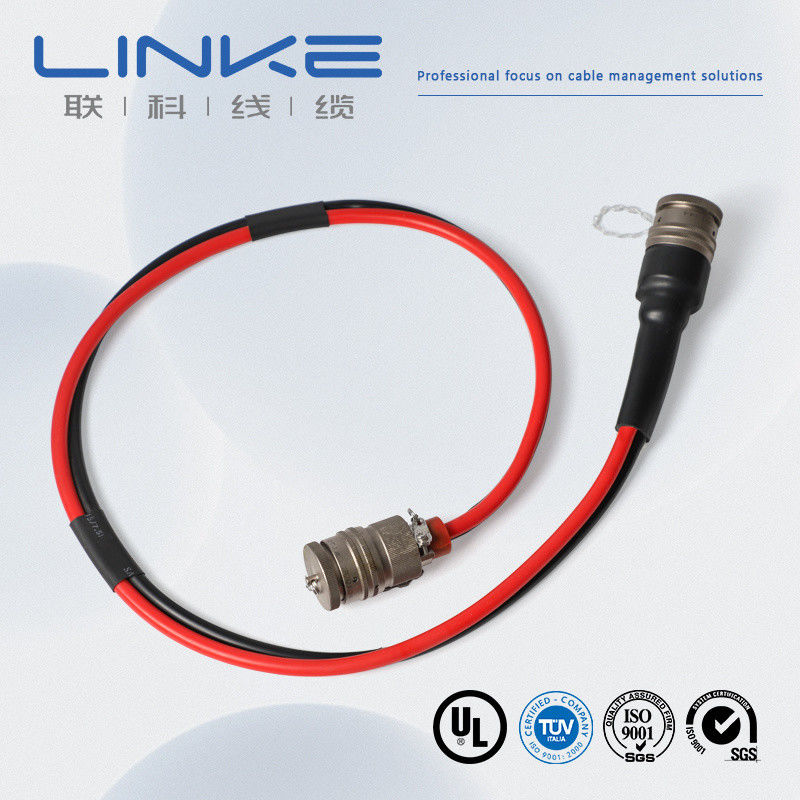

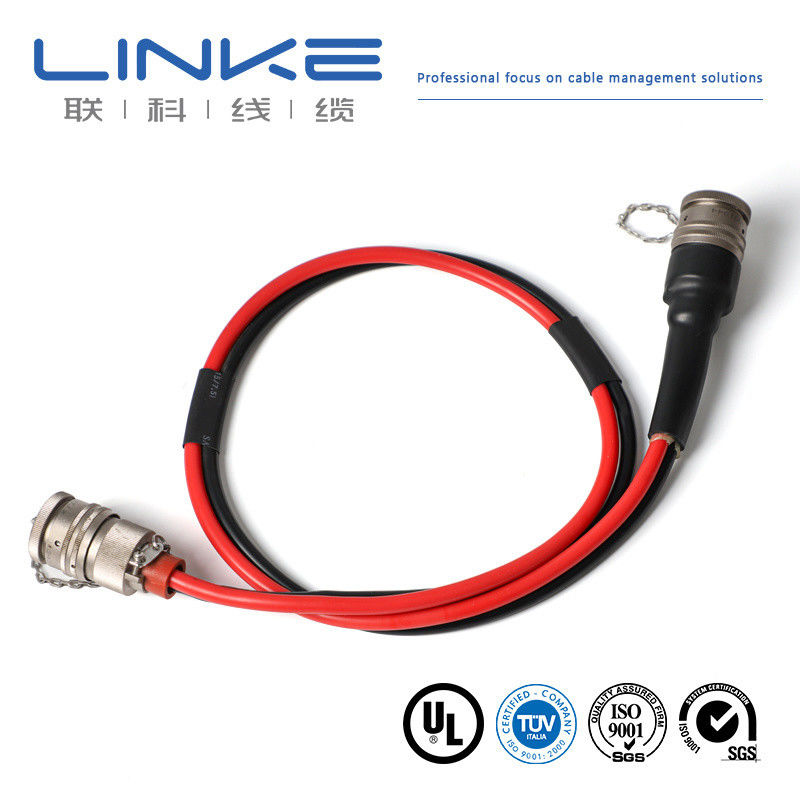

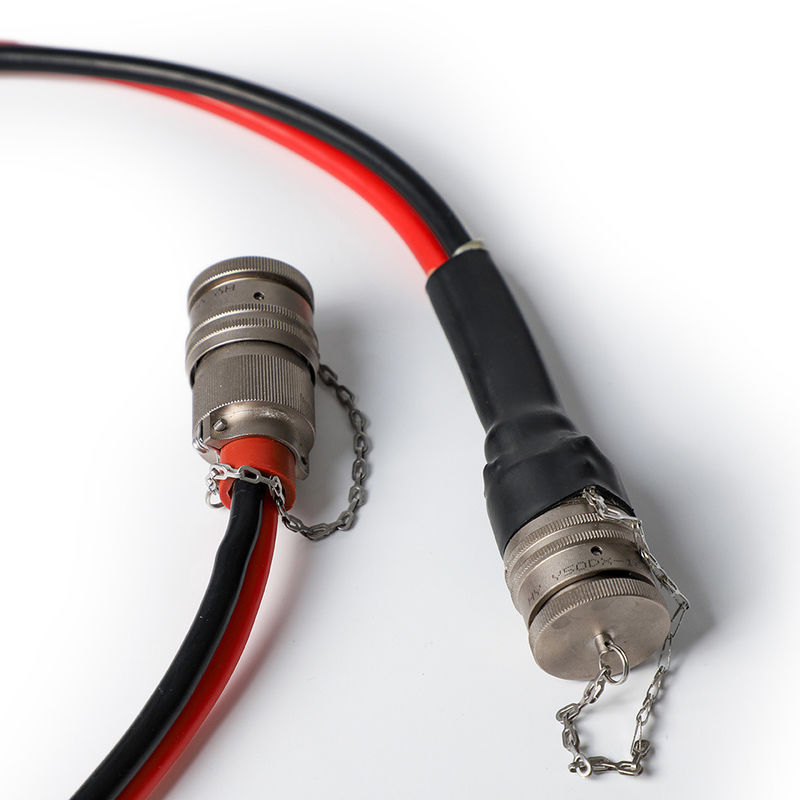

EV Flexible Cable 1500V Battery Wiring Harness with UL Certificate Close-up view of EV Flexible Cable 1500V Battery Wiring Harness
EV-Flexkabel mit IEC 62196-2 und SAE J1772
Marke LINKE Querschnitt (mm²) 0.01-500mm²
Drahtstärke (AWG) [z.B. 24AWG, 28AWG] Leiter Verzinnter Kupfer / blanker Kupfer, basierend auf Kundenanforderungen
Isolationsmaterial PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere Mantelmaterial [PVC/PU/Gummi/Geflecht/etc.]
Zertifizierungen RoHS/REACH/UL/CE/IP68/etc. Kundenspezifische Länge [z.B. 1m, 3ft, 5m ±5% Toleranz]
Kabeltyp [Medizinisch/Strom/Audio/Koaxial/Elektrisch/Automobil/Energiespeicher//etc.] Abschirmung [Geschirmt/Ungeschirmt/Geflecht-Abschirmung]
Impedanz [z.B. 75Ω (für Koaxialkabel)] Druck/Logo [Text/Etikett/Logo, max. 20 Zeichen]
Biegeradius [z.B. ≥5× Kabeldurchmesser] Strombelastbarkeit [z.B. 5A]
Spannungsfestigkeit [z.B. 30V AC/DC] Steckverbindermaterial [Vergoldet/Vernickelt/Messing/etc.]
Steckverbinder [z.B. USB Typ-C, 3,5mm Klinke, RJ45] Mantel XLPE oder PE oder PVC KAUTSCHUK
Lieferzeit 7-14 Tage nach Auftragsbestätigung Farben [Schwarz/Weiß/Rot/Kundenspezifisches Pantone/etc.]
Temperatur Minus-70°C bis 350°C (-70°C ~ 350°C) Verpackung Rolle/Karton/Platte/Kundenspezifisch
Unterstützende Dienstleistungen multicolumn {3}{l}{kundenspezifisches Kabel, End-to-End-Lösungen, einschließlich präzises Schneiden, Crimpen und Installieren von Kabelschuhen (Material angeben, z.B. Kupfer/Nickel-beschichtet)

EV-Flexkabel mit IEC 62196-2 und SAE J1772

Unabhängiges Labor • Vollständige Testgeräte • Volle Qualitätskontrolle

Wir testen jedes Produkt nach strengen Standards, um überlegene Qualität und zuverlässige Leistung zu gewährleisten.



Nr.

Testgegenstand

Testbedingung

Testanforderung

Testdaten

Ergebnis

1

Strukturelle Inspektion

1. Entspricht der Drahtgrößentabelle2. Mindestdicke ≥ 80% der durchschnittlichen Dicke

Entspricht der Drahtgrößentabelle

Siehe Prüfprotokoll

Bestanden

2

Thermischer Schock

Wickeln Sie die Probe auf einen Eisenstab von vorgegebener Größe, legen Sie sie für 1 Stunde in einen Alterungsofen bei vorgegebener Temperatur, kühlen Sie die Probe für mindestens 30 Minuten auf Raumtemperatur ab und beobachten Sie dann die Probe

Keine Risse auf der Probenoberfläche

Keine Risse

Bestanden

3

Wärmeverformung

1. Messen Sie die Probendicke (Messposition markieren)2. Legen Sie die Probe und die Prüfvorrichtung für 1 Stunde zum Vorheizen bei vorgegebener Temperatur in einen Alterungsofen3. Legen Sie die Probe für 1 Stunde unter die Drucksäule der Prüfvorrichtung4. Messen Sie die Probendicke an derselben Position erneut

1. Probe darf nicht durch die Drucksäule reißen oder den Leiter freilegen2. Dickenreduzierung ≤ 50%

Siehe Prüfprotokoll

Bestanden

4

FT2

Wenden Sie eine Standardflamme in einer Höhe von 125 mm einmal an

1. Die Flamme darf sich nicht entlang ihrer Länge ausbreiten2. Die Flamme darf sich nicht auf nahegelegene brennbare Materialien ausbreiten

Siehe Prüfprotokoll

Bestanden

5

Alterung

1. Nehmen Sie fünf Abschnitte von 200 mm langen Mänteln2. Legen Sie die Proben für 168 Stunden in einen Alterungsofen bei 158°C3. Nach dem Entnehmen der Proben legen Sie sie für 16 Stunden bei Raumtemperatur (23±5°C) ab und testen Sie dann die Bruchdehnung und Zugfestigkeit

1. Dehnung vor Alterung ≥ 300%, Dehnung nach Alterung ≥ 80% der Dehnung vor Alterung2. Zugfestigkeit vor Alterung > 1,41 kg/mm², Zugfestigkeit nach Alterung ≥ 80% der Zugfestigkeit vor Alterung

Siehe Prüfprotokoll

Bestanden

6

Kaltbiegen

Lagern Sie die Probe für 4 Stunden in einer Tieftemperaturbox bei vorgegebener Temperatur, wickeln Sie die Probe mit vorgegebenen Windungen auf einen Eisenstab von vorgegebener Größe, schließen Sie das Wickeln innerhalb von 30 Sekunden ab, nachdem die Probe aus der Tieftemperaturbox genommen wurde

Keine Risse auf der Probenoberfläche

Keine Risse

Bestanden

7

Leiterwiderstand

Messen Sie den Widerstand eines ein Meter langen Kernleiters mit einem Gleichstromwiderstandsmesser

Bei 20°C, Widerstand von 8AWG ≤ 2,23Ω/km

Siehe Prüfprotokoll

Bestanden

Linke Kabeltechnologie (DongGuan) Co. Ltd. konzentriert sich auf F&E und

bietet professionelle Lösungen für Kabel und Drähte, insbesondere für

verschiedene Industriekunden. Es umfasst:



Humanoide Roboter-Kabel,

KI-Stromkabel/Datenkabel,

Halbleiterkabel/industrielle Automatisierungskabel,

Sensorkabel,

Neuer Energiekabel,

Medizinische Schönheitsdrähte,

UL-Drahtkabel,



Linke Kabel verfügt über vielfältige Produktentwicklungs- und technische Fähigkeiten zur Unterstützung vielfältiger

Kundenbedürfnisse. Wir haben die folgende Produktzulassung erhalten: UL 758,CCC,RoHs,REACH,CE; Wir

haben das folgende Qualitätsmanagementsystem erhalten:ISO 9001-2015(Alle Produkte); ISO 13485

(Medizinische Geräte und Instrumente),IATF 16949(Automobilindustrie)



Herstellerinformationen

Der Draht- und Kabelhersteller Linke Cable Technology Co., Ltd ist ein führender Kabelanbieter in China mit über 10 Jahren Erfahrung in F&E, Produktion und Vermarktung von Drähten und Kabeln. Wir sind spezialisiert auf:

  • EV-Ladekabel
  • Medizinisches Kabel
  • Silikonkabel
  • Automobilkabel
  • Kundenspezifische Kabellösungen
Unsere Zertifizierungen
Unsere Produkte erfüllen die folgenden internationalen Standards:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Einzelader, thermoplastische Isolierung)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664

ISO9001 und ISO13485, TS16949
CNR - Geräte-Installationsdraht
Extrudierte PVC-isolierte Einzelader, Nennspannung 105°C, 1000V, Klasse I, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudierte PVC-nicht-integrierte Mantel-Kabel, Nennspannung 105°C, 1000V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudierte TPU-nicht-integrierte Mantel-Kabel, Nennspannung 80°C, 300V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Häufig gestellte Fragen
1. Sind Sie ein Hersteller oder ein Handelsunternehmen?

Wir sind ein professioneller Hersteller. Wir können Ihre Bestellung vom Anfang bis zum Ende kontrollieren. Willkommen zu einem Besuch. Wir holen Sie in Shenzhen ab.

2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu testen?

Die Muster sind für Sie kostenlos. Neue Kunden müssen die Kurierkosten tragen.

3. Was ist Ihre Mindestbestellmenge?

Normalerweise 100m. Das Kabel ist jedoch sehr schwer. Sie sollten eine geeignete Menge bestellen, um die hohen Frachtkosten zu vermeiden. Seetransport ist die beste Option.
