Typ 2 EV-Ladekabel mit blankem Kupferleiter und TPE-Ummantelung für 7kW 11kW 22kW AC-EV-Ladegeräte

5p EV-Ladekabel

32A EV-Ladekabel

2c*10AWG EV-Ladekabel

Herkunftsort:

Guangdong, China

Markenname:

Linke

Zertifizierung:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Kontakt mit uns

Bitte um ein Angebot

Produktdetails

Modell Nr.:

LK-EV102

Steckertyp:

IEC 62196-2 (Typ 2), SAE J1772 Typ 1

Leiter:

Bloßes Kupfer

Struktur:

3034/0.20

Jacke:

Tpe

verwenden:

Aufladen

Typ:

Langsame Ladestation EV

Paketgröße:

50.00cm * 50.00cm * 50.00cm

Stromspannung:

380V

Proben:

US$ 1000/PCS 1 PCS (Min.Bestellung)

Anpassung:

Verfügbar

Versandkosten:

Informationen zu den Versandkosten und der voraussichtlichen Lieferzeit.

Rückgabe und Rückerstattung:

Sie können bis zu 30 Tage nach Erhalt der Produkte eine Rückerstattung beantragen.

Leitermaterial:

Kupfer/verzinntes Kupfer

Leitertyp:

Verdrillter Draht

Außenmaterial:

Anpassen: PVC, PE, LSFOH, Silikonkautschuk

Isoliermaterialien:

Anpassen: PVC, PE, XLPE, EPR, SIR

Spezifikationen:

0,1–450 mm²

Nennspannung:

300-600V

Nenntemperatur:

-60 ± 200 ℃

Farbe:

Anpassen

Zertifizierung:

UL;ISO9001;ISO13485;IATF16949;TPU

Paket:

Von Roll

Kern:

Mehrere

Vorlaufzeit:

7-15 Tage

Hervorheben:

5p EV-Ladekabel

32A EV-Ladekabel

2c*10AWG EV-Ladekabel

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge

1000 m

Preis

Verhandelbar

Verpackung Informationen

Entsprechend Anforderung

Lieferzeit

7 bis 15 Tage

Zahlungsbedingungen

Vorauszahlung von 30% und Versand nach Erhalt der 70% letzten Zahlung

Verwandte Produkte

Video

Zinnige Kupferleitungsliftkabel mit PVC-Dämmung und anpassbarer Abdeckung für Strom- und Steuerungsanwendungen

Erhalten Sie besten Preis

Video

Runddrahtes Aufzugskabel mit eingelagertem Kupferleiter und PVC-Dämmung für verschiedene Aufzüge

Erhalten Sie besten Preis

Video

Isolierte angepasste, flexible Busstange, flache Kupferbusstange für Batterien mit 1200A Kapazität

Erhalten Sie besten Preis

Video

1200A AMP isolierte Kupfer-Sammelschiene mit anpassbarer Isolierung und hoher Leitfähigkeit für Vakuum-Elektrogeräte

Erhalten Sie besten Preis

Kontakt mit uns

86-0769-81776230

86-18665106395

sales@linkecable.com

Kontaktieren Sie uns jetzt

Produkt-Beschreibung

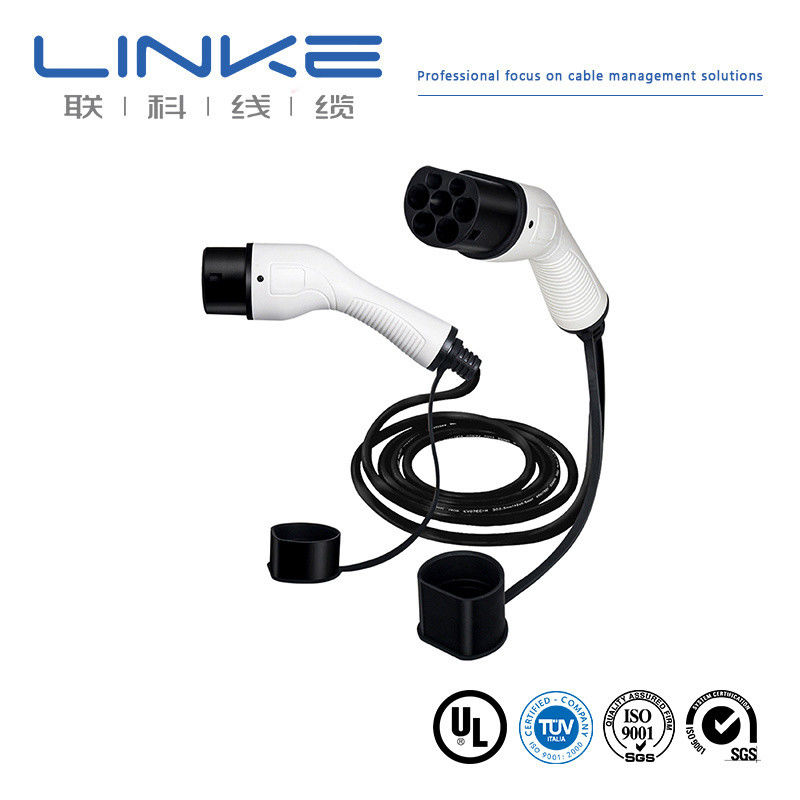

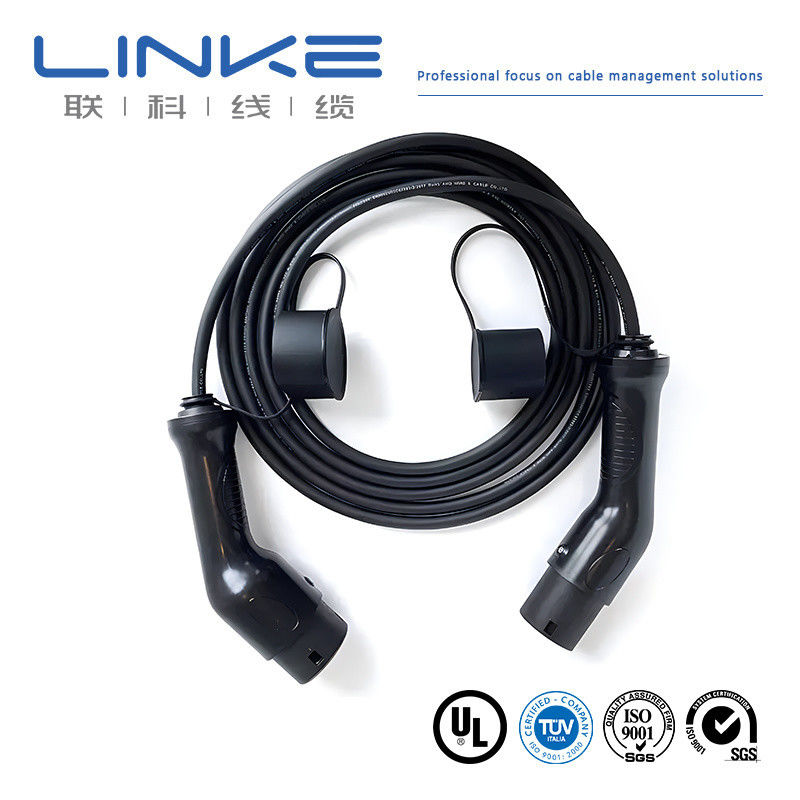

Typ 2 zu Typ 2 Ladekabel für Elektrofahrzeuge

Hochleistungs-AC-EV-Ladegerätkabel erhältlich in 7kW, 11kW und 22kW Konfigurationen mit Längenoptionen von 5m, 7m und 10m.

Produktbilder

Technische Spezifikationen

SPEZIFIKATION	KABELNAME	EV-Kabel
KABELSPEZ	2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2 RoHS-konform

Detaillierte Konstruktion

Artikel	A: 2C×80mm2	B: 1C×25mm2	C: 1C×4mm2	D: (3C×0.75mm2)(P2)	E: (7C×0.75mm2)
LEITER
Material	Blanker Kupferlitze
Größe	2580/0.20 ±0.008mm	798/0.20 ±0.008mm	224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar	40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar	40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar
Außendurchmesser (Referenz)	12.40±0.25mm	7.00±0.20mm	2.70±0.15mm	1.40±0.10mm	1.40±0.10mm

Elektrische Eigenschaften

Nennspannung: DC 1000V
Nenntemperatur: Mantel -40~90ºC, Isolierung -40~125ºC
Max. Leiterwiderstand (20ºC):
A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km
Isolationsspannungsfestigkeit: AC 2.5kV/5min
Spannungsfestigkeit des fertigen Kabels: AC 3.5kV/15min
Min. Isolationswiderstand: 500MΩ.km

Physikalische Eigenschaften

Zugfestigkeit: ≥20MPa
Dehnung: ≥300%
Flammtest: GB/T 18380.12-2008
Min. Biegeradius: 6*AD
Abriebfestigkeit: ≥2000 Zyklen
Tieftemperatur-Schlagtest: -40ºC×16H, Keine Risse

Kabelkonstruktionsspezifikationen

NR.	Leiter mm2	Isolierung	20ºC Leiterwiderstand (Ω/KM)
EV-YJ	1.5	48/0.20	≤12.7
EV-YJ	2.5	80/0.20	≤7.60
EV-YJ	4	128/0.20	≤4.71
EV-YJ	6	196/0.20	≤3.14
EV-YJ	10	322/0.20	≤1.82
EV-YJ	16	513/0.20	≤1.16
EV-YJ	25	798/0.20	≤0.743
EV-YJ	35	1121/0.20	≤0.527
EV-YJ	50	1596/0.20	≤0.368
EV-YJ	70	2242/0.20	≤0.259
EV-YJ	95	3034/0.20	≤0.196

Hauptmerkmale

Leiter: Flexible blanke geglühte Kupferlitze
Isolierung: Silikonmaterial
Erhältlich in den Mantel-Farben Schwarz, Orange, Rot, Gelb oder Blau
Einzel- und Doppelisolierungsoptionen
SQ MM Größen (europäischer Stil): 4 mm² bis 240 mm²
AWG-Größen (nordamerikanischer Stil): 0AWG-10AWG
Breiter Temperaturbereich: -60°C bis 200°C
Niedrigviskose Erscheinung für einfache Handhabung

Zertifizierungen & Standards

UL1007, UL1185, UL1672, UL10070, UL10483
UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725
UL20233, UL20280, UL20963, UL2103, UL2463
UL2517, UL2587, UL2835, UL20276, UL20549
UL21198, 2104, UL2464, UL2576, UL2661
UL2919, UL20279, UL20886, UL21664
ISO9001 und ISO13485, TS16949
CNR - Appliance Wiring Material

Häufig gestellte Fragen

1. Sind Sie ein Hersteller oder ein Handelsunternehmen?
Wir sind ein professioneller Hersteller. Wir können Ihre Bestellung vom Anfang bis zum Ende kontrollieren. Besuchen Sie uns gerne. Wir holen Sie in Shenzhen ab.

2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu testen?
Die Muster sind für Sie kostenlos. Neue Kunden müssen die Kurierkosten tragen.

3. Was ist Ihre Mindestbestellmenge?
Normalerweise 100m. Das Kabel ist jedoch sehr schwer. Sie sollten eine geeignete Menge bestellen, um die hohen Frachtkosten zu vermeiden. Seetransport ist die beste Option.

4. Kann ich einen Rabatt bekommen?
Das hängt von Ihrer Menge ab. Wir können einen Rabatt gewähren und die Fracht übernehmen. Bitte kontaktieren Sie uns.

5. Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir können Ihren Firmennamen aufdrucken und sogar eine Qualitätskarte anpassen, um Ihr Unternehmen zu bewerben.
