Haus > produits > Fahrzeugdrahtkabel >

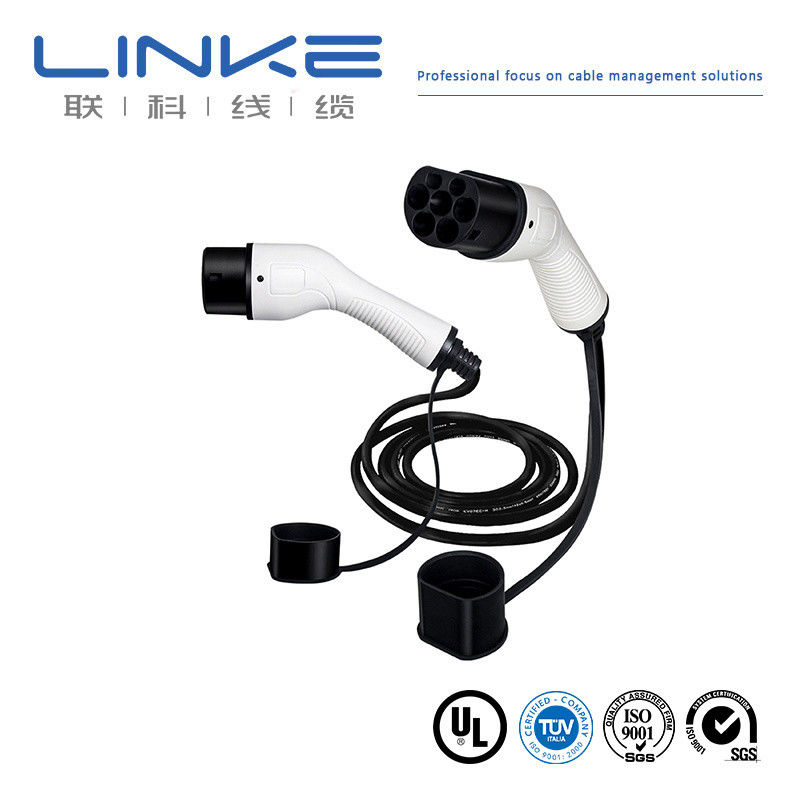

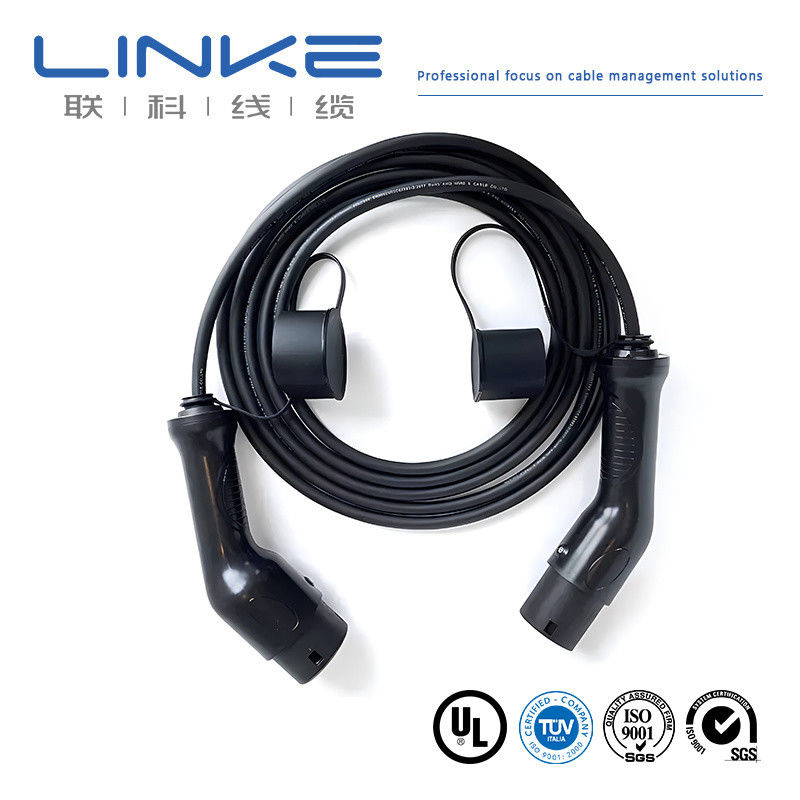

Hochwertiger Hochspannungs-380V-EV-Kabelbaum mit blankem Kupferleiter und Gummimantel für Elektrofahrzeuge

2c*10AWG EV-Ladekabel

3c*18AWG EV-Ladekabel

5p EV-Ladekabel

Herkunftsort:

Guangdong, China

Markenname:

Linke

Zertifizierung:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Kontakt mit uns

Bitte um ein Angebot

Produktdetails

Modell Nr.:

LK-EV105

Steckertyp:

IEC 62196-2 (Typ 2), SAE J1772 Typ 1

Leiter:

Bloßes Kupfer

Struktur:

3034/0.20

Jacke:

Gummi

verwenden:

Aufladen

Typ:

Langsame Ladestation EV

Vorlaufzeit:

7-15 Tage

Stromspannung:

380V

Farbe:

Schwarz

Proben:

US$ 1000/PCS 1 PCS (Min.Bestellung)

Anpassung:

Verfügbar

Versandkosten:

Informationen zu den Versandkosten und der voraussichtlichen Lieferzeit.

Rückgabe und Rückerstattung:

Sie können bis zu 30 Tage nach Erhalt der Produkte eine Rückerstattung beantragen.

Leitermaterial:

Kupfer/verzinntes Kupfer

Leitertyp:

Verdrillter Draht

Außenmaterial:

Anpassen: PVC, PE, LSFOH, Silikonkautschuk

Isoliermaterialien:

Anpassen: PVC, PE, XLPE, EPR, SIR

Spezifikationen:

0,1–450 mm²

Nennspannung:

300-600V

Nenntemperatur:

-60 ± 200 ℃

Farbe:

Anpassen

Typ:

Isoliert

Zertifizierung:

UL;ISO9001;ISO13485;IATF16949;TPU

Paket:

Von Roll

Hervorheben:

2c*10AWG EV-Ladekabel

3c*18AWG EV-Ladekabel

5p EV-Ladekabel

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge

1000 m

Preis

Verhandelbar

Verpackung Informationen

Entsprechend Anforderung

Lieferzeit

7 bis 15 Tage

Zahlungsbedingungen

Vorauszahlung von 30% und Versand nach Erhalt der 70% letzten Zahlung

Versorgungsmaterial-Fähigkeit

50000M/DAY

Verwandte Produkte

Video

Zinnige Kupferleitungsliftkabel mit PVC-Dämmung und anpassbarer Abdeckung für Strom- und Steuerungsanwendungen

Erhalten Sie besten Preis

Video

Runddrahtes Aufzugskabel mit eingelagertem Kupferleiter und PVC-Dämmung für verschiedene Aufzüge

Erhalten Sie besten Preis

Video

Isolierte angepasste, flexible Busstange, flache Kupferbusstange für Batterien mit 1200A Kapazität

Erhalten Sie besten Preis

Video

1200A AMP isolierte Kupfer-Sammelschiene mit anpassbarer Isolierung und hoher Leitfähigkeit für Vakuum-Elektrogeräte

Erhalten Sie besten Preis

Kontakt mit uns

86-0769-81776230

86-18665106395

sales@linkecable.com

Kontaktieren Sie uns jetzt

Produkt-Beschreibung

Hochwertige Hochspannungs-EV-Kabelbaum für Elektrofahrzeuge

Produktspezifikationen

KABELNAME	EV-Kabel
KABELSPEZIFIKATION	2C×80mm²+1C×25mm²+1C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²) RoHS-konform

Detaillierter Aufbau

Artikel	Leitermaterial	Leitergröße	Außendurchmesser (ca.)
A: 2C×80mm²	Blanker Kupferlitzen	2580/0.20 ±0.008mm	12.40±0.25mm
B: 1C×25mm²	Blanker Kupferlitzen	798/0.20 ±0.008mm	7.00±0.20mm
C: 1C×4mm²	Blanker Kupferlitzen	224/0.15±0.008mm+10/1#Tinsel+1000D Kevlar	2.70±0.15mm
D: (3C×0.75mm²)(P2)	Blanker Kupferlitzen	40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar	1.40±0.10mm
E: (7C×0.75mm²)	Blanker Kupferlitzen	40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar	1.40±0.10mm

Isolations- und Mantel-Spezifikationen

Komponente	Material	Min. Mittlere Dicke	Außendurchmesser
Isolierung	Thermoplast (EF2585,85±3A)	1.60mm - 0.50mm	15.60±0.40mm - 2.50±0.10mm
Im Mantel	TPE	0.60mm	7.20±0.25mm - 9.70±0.25mm
Außenmantel	TPU	2.80mm	38.00+0.6/-1.00mm

Elektrische und physikalische Eigenschaften

Elektrische Eigenschaften	Physikalische Eigenschaften
Nennspannung: DC 1000V Nenntemperatur: Mantel -40~90ºC, Isolierung -40~125ºC Max. Leiterwiderstand (20ºC): A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km Isolations-Spannungsfestigkeit: AC 2.5kV/5min, Leckstrom ≤5mA Fertigkabel Spannungsfestigkeit: AC 3.5kV/15min, Leckstrom ≤5mA Min. Isolationswiderstand: 500MΩ.km	Zugfestigkeit: ≥20MPa Dehnung: ≥300% Brandprüfung: GB/T 18380.12-2008 Hochtemperatur-Druckprüfung: ≤50% Hitzeschockprüfung: Keine Risse Kompatibilitätsprüfung: GB/T 33594 Quetschfestigkeitsprüfung: GB/T 33594 Min. Biegeradius: 6OD Abriebfestigkeit:* ≥2000 Zyklen

EV-Kabelstruktur Referenz

Typ	Leiter mm²	Struktur	Leitermaterial	Isolationsdicke	Isolationsmaterial	Isolations-Außendurchmesser	20ºC Leiterwiderstand
EV-YJ	1.5	48/0.20	Kupfer	0.6	Silikon	2.90±0.15	≤12.7
EV-YJ	2.5	80/0.20	Kupfer	0.7	Silikon	3.50±0.15	≤7.60
EV-YJ	4	128/0.20	Kupfer	0.8	Silikon	4.30±0.15	≤4.71
EV-YJ	6	196/0.20	Kupfer	0.8	Silikon	5.10±0.20	≤3.14
EV-YJ	10	322/0.20	Kupfer	1.00	Silikon	6.70±0.20	≤1.82
EV-YJ	16	513/0.20	Kupfer	1.10	Silikon	8.00±0.30	≤1.16
EV-YJ	25	798/0.20	Kupfer	1.3	Silikon	9.80±0.30	≤0.743
EV-YJ	35	1121/0.20	Kupfer	1.3	Silikon	11.40±0.30	≤0.527
EV-YJ	50	1596/0.20	Kupfer	1.50	Silikon	13.50±0.30	≤0.368
EV-YJ	70	2242/0.20	Kupfer	1.50	Silikon	15.50±0.40	≤0.259
EV-YJ	95	3034/0.20	Kupfer	1.50	Silikon	17.50±0.50	≤0.196

Hauptmerkmale

Leiter: Flexibler blanker geglühter Kupferdraht
Isolierung: Silikon
Farboptionen: Schwarzer, oranger, roter, gelber, blauer Mantel
Isolationsarten: Einfach- und doppelt isoliert
SQ MM Größen (europäischer Stil): 4 mm² bis 240 mm²
AWG-Größen (nordamerikanischer Stil): 0AWG-10AWG
Großer Temperaturbereich: -60°C bis 200°C

Zertifizierungen und Qualitätsstandards

UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517
UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 und ISO13485, TS16949
CNR - Appliance Wiring Material
Extrudiertes PVC-isoliertes Einzelkabel, Nennspannung 105ºC, 1000V
Extrudiertes PVC-Kabel mit nicht-integriertem Mantel, Nennspannung 105ºC, 1000V
Extrudiertes TPU-Kabel mit nicht-integriertem Mantel, Nennspannung 80ºC, 300V

Häufig gestellte Fragen

1. Sind Sie ein Hersteller oder ein Handelsunternehmen?

Wir sind ein professioneller Hersteller. Wir können Ihre Bestellung vom Anfang bis zum Ende kontrollieren. Besuchen Sie uns gerne. Wir holen Sie in Shenzhen ab.

2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu testen?

Die Muster sind für Sie kostenlos. Neue Kunden müssen die Kurierkosten tragen.

3. Was ist Ihre Mindestbestellmenge?

Normalerweise 100m. Das Kabel ist jedoch sehr schwer. Sie sollten eine geeignete Menge bestellen, um die hohen Frachtkosten zu vermeiden. Der Seetransport ist die beste Option.

4. Kann ich einen Rabatt bekommen?

Das hängt von Ihrer Menge ab. Wir können einen Rabatt gewähren und die Fracht übernehmen. Bitte kontaktieren Sie uns.

5. Akzeptiert Ihr Unternehmen OEM-Produktion?

Ja, wir können Ihren Firmennamen aufdrucken und sogar eine Qualitätskarte anpassen, um Ihr Unternehmen zu bewerben.

Für weitere Informationen kontaktieren Sie uns bitte gerne!
