Strukturparameter
| Kategorie |
Kabelspezifikationen |
Referenzstrom (A) |
Durchmesser (mm) |
| UL:EVE,EVT 600V |
3*16AWG |
12 |
10.8 |
|
3*14AWG |
16 |
13.4 |
|
3*12AWG |
23 |
14.2 |
|
3*10AWG |
32 |
16.2 |
|
3*16AWG+1*18AWG |
12 |
11.4 |
|
3*14AWG+1*18AWG |
16 |
13.6 |
|
3*12AWG+1*18AWG |
23 |
14.3 |
|
3*10AWG+1*18AWG |
32 |
15.9 |
|
3*8AWG+1*18AWG |
46 |
21.8 |
|
2*8AWG+10AWG+18AWG |
46 |
20.9 |
|
2*6AWG+8AWG+18AWG |
63 |
23.1 |
|
2*4AWG+6AWG+18AWG |
75 |
26.5 |
|
2*2AWG+4AWG+18AWG |
100 |
30.1 |
|
3*16AWG+2*18AWG |
12 |
12.1 |
|
3*14AWG+2*18AWG |
16 |
13.9 |
|
3*12AWG+2*18AWG |
23 |
15.0 |
|
3*10AWG+2*18AWG |
32 |
16.6 |
|
2*8AWG+10AWG+2*18AWG |
46 |
21.9 |
|
2*6AWG+8AWG+2*18AWG |
63 |
24.8 |
| UL:EVJE,EVJT 300V |
3*16AWG |
12 |
8.2 |
|
3*14AWG |
16 |
9.0 |
|
3*12AWG |
23 |
10.1 |
|
3*16AWG+1*18AWG |
12 |
8.8 |
|
3*14AWG+1*18AWG |
16 |
9.5 |
|
3*12AWG+1*18AWG |
23 |
11.2 |
|
3*16AWG+2*18AWG |
12 |
9.5 |
|
3*14AWG+2*18AWG |
16 |
12.1 |
|
3*12AWG+2*18AWG |
23 |
13.2 |
Technische Spezifikationen
| Elektrische Eigenschaften |
Physikalische Eigenschaften |
| Nennspannung:Gleichstrom 1000 V |
Zugfestigkeit:≥20 MPa |
| Nenntemperatur:Jacke -40~90 °C |
Verlängerung:≥300 % |
| Isolierung -40~125 °C |
Gealterter Zustand:110 ± 1 °C * 168 Stunden |
Max. Leiterwiderstand (20 °C):
A: 0,242 Ω/km B: 0,78 Ω/km C: 4,95 Ω/km D&E: 26 Ω/km |
Prozent der ursprünglichen Zugfestigkeit:≤±30 % |
Isolationsspannungsfestigkeit (Kern A und B, 10 m):
Wechselstrom 2,5 kV/5 Min., Leckstrom ≤ 5 mA |
Flammentest:GB/T 18380,12-2008 |
Spannungsfestigkeit des fertigen Kabels (Ader A zu A und B, 10 m):
Wechselstrom 3,5 kV/15 Min., Leckstrom ≤ 5 mA |
Künstlicher Bewitterungstest:GB/T 33594 |
| Min. Isolationswiderstand (20 °C, Ader A bis A&B):500MΩ.km |
Fahrzeug rollt:Anforderungen und Testmethoden sollten mit GB/T 20234.1-2015 7.21 übereinstimmen |

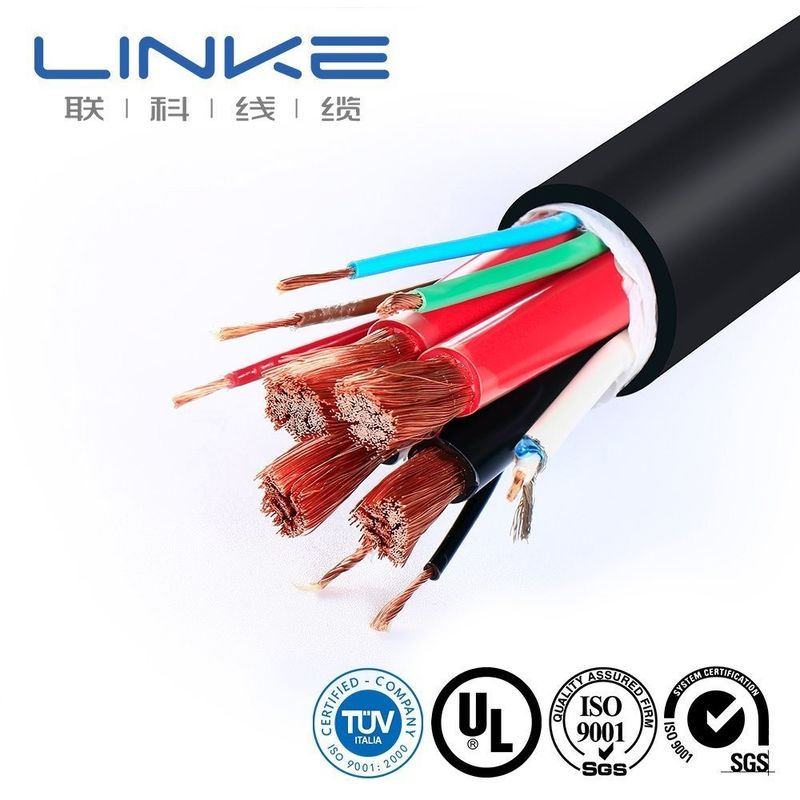

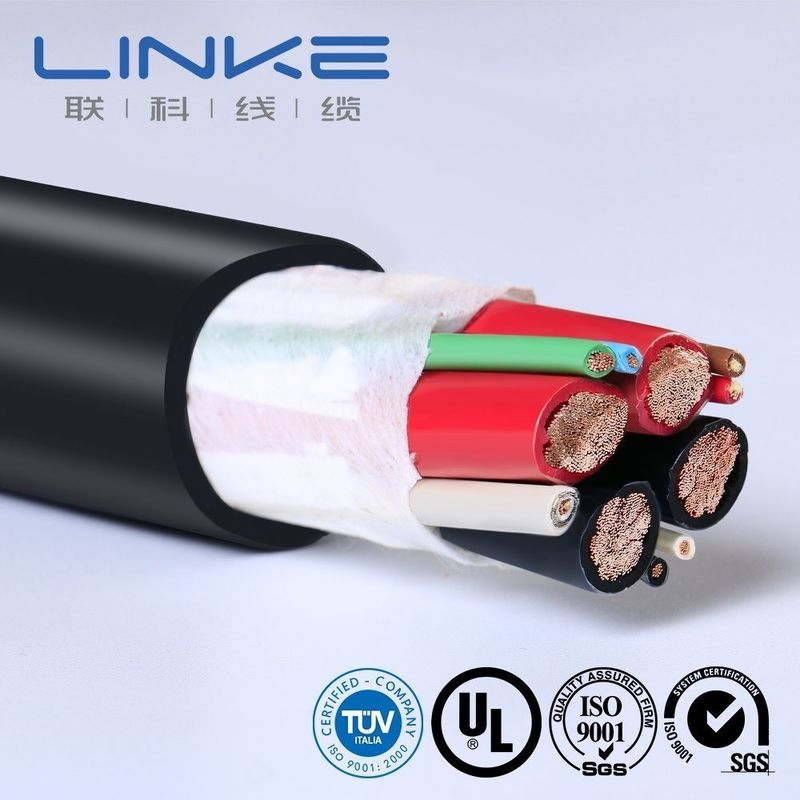

Kabelbau
- Leiter:Flexibler, blanker, geglühter Kupferdraht
- Isolierung:Silikon
- Jackenoptionen:Schwarz, Orange, Rot oder Gelbblau, einfach und doppelt isoliert
- SQ MM-Größen (europäischer Stil):4 mm² bis 240 mm²
- AWG-Größen (nordamerikanischer Stil):0AWG-10AWG
- Temperaturbereich:-60°C bis 200°C
Produktanpassungsoptionen
| Marke |
LINKE |
Querschnitt (mm²) |
0,01–500 mm² |
| Drahtstärke (AWG) |
[z. B. 24AWG, 28AWG] |
Leiter |
Verzinntes Kupfer/blankes Kupfer, basierend auf den Anforderungen des Kunden |
| Isoliermaterial |
PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere |
Jackenmaterial |
[PVC/PU/Gummi/Geflecht/etc.] |
| Zertifizierungen |
RoHS/REACH/UL/CE/IP68/etc |
Benutzerdefinierte Länge |
[z. B. 1 m, 3 Fuß, 5 m ±5 % Toleranz] |
| Kabeltyp |
[Medizin/Strom/Audio/Koaxial/Elektrik/Automobil/Energiespeicher/usw.] |
Abschirmung |
[Abgeschirmt/Ungeschirmt/Geflechtschirm] |
| Impedanz |
[z. B. 75 Ω (für Koaxialkabel)] |
Druck/Logo |
[Text/Etikett/Logo, max. 20 Zeichen] |
| Biegeradius |
[z. B. ≥5* Kabeldurchmesser] |
Aktuelle Bewertung |
[z. B. 5A] |
| Nennspannung |
[z. B. 30 V AC/DC] |
Verbindungsmaterial |
[Vergoldet/Vernickelt/Messing/usw.] |
| Anschlüsse |
[z. B. USB Typ-C, 3,5-mm-Buchse, RJ45] |
Jacke |
XLPE- oder PE- oder PVC-GUMMI |
| Lieferzeit |
7-14 Tage nach Bestätigung der Bestellung |
Farben |
[Schwarz/Weiß/Rot/Custom Pantone/usw.] |
| Temperatur |
Minus-70℃bis 350℃(-70℃ ~ 350℃) |
Paket |
Rolle/Box/Platte/Benutzerdefiniert |
| Unterstützende Dienstleistungen |
Kundenspezifische Kabel, End-to-End-Lösungen, einschließlich präzisem Schneiden, Crimpen und Anbringen von Kabelschuhen (Material angeben, z. B. Kupfer/Nickel plattiert) |
Unabhängiges Labor • Komplette Testausrüstung • Vollständige Qualitätskontrolle
Wir testen jedes Produkt nach strengen Standards, um höchste Qualität und zuverlässige Leistung zu gewährleisten.
Qualitätskontrolle und Tests
| NEIN. |
Testgegenstand |
Testbedingung |
Testanforderung |
Testdaten |
Ergebnis |
| 1 |
Strukturinspektion |
1. Beachten Sie die Kabelgrößentabelle2. Mindestdicke ≥ 80 % der durchschnittlichen Dicke |
Beachten Sie die Kabelgrößentabelle |
Siehe Prüfprotokoll |
Passieren |
| 2 |
Thermoschock |
Wickeln Sie die Probe auf einen Eisenstab der angegebenen Größe, legen Sie sie 1 Stunde lang in einen Alterungsofen bei der angegebenen Temperatur, kühlen Sie die Probe mindestens 30 Minuten lang auf Raumtemperatur ab und beobachten Sie dann die Probe |
Keine Risse auf der Probenoberfläche |
Keine Risse |
Passieren |
| 3 |
Hitzeverformung |
1. Probendicke messen (Messposition markieren)2. Legen Sie die Probe und die Testvorrichtung in den Alterungsofen, um sie 1 Stunde lang auf die angegebene Temperatur vorzuwärmen3. Platzieren Sie die Probe 1 Stunde lang unter der Drucksäule der Testvorrichtung4. Messen Sie die Probendicke erneut an derselben Stelle |
1. Die Probe darf nicht durch die Drucksäule gerissen werden oder den Leiter freilegen2. Dickenreduzierung ≤ 50 % |
Siehe Prüfprotokoll |
Passieren |
| 4 |
FT2 |
Einmal eine Standardflamme in einer Höhe von 125 mm anzünden |
1. Die Flamme darf sich nicht entlang ihrer Länge ausbreiten2. Die Flamme darf sich nicht auf in der Nähe befindliche brennbare Materialien ausbreiten |
Siehe Prüfprotokoll |
Passieren |
| 5 |
Altern |
1. Nehmen Sie fünf Abschnitte einer 200 mm langen Hülle2. Legen Sie die Proben 168 Stunden lang in einen Alterungsofen bei 158 °C3. Nachdem Sie die Proben entnommen haben, legen Sie sie 16 Stunden lang bei Raumtemperatur (23 ± 5 °C) ein und testen Sie dann die Bruchdehnung und die Zugfestigkeit |
1. Dehnung vor der Alterung ≥ 300 %, Dehnung nach der Alterung ≥ 80 % der Dehnung vor der Alterung2. Zugfestigkeit vor der Alterung > 1,41 kg/mm², Zugfestigkeit nach der Alterung ≥ 80 % der Zugfestigkeit vor der Alterung |
Siehe Prüfprotokoll |
Passieren |
| 6 |
Kalte Biegung |
Lagern Sie die Probe 4 Stunden lang in einer Tieftemperaturbox bei der angegebenen Temperatur, wickeln Sie die Probe auf einen Eisenstab der angegebenen Größe mit den angegebenen Windungen und wickeln Sie die Probe innerhalb von 30 Sekunden nach der Entnahme der Probe aus der Tieftemperaturbox vollständig auf |
Keine Risse auf der Probenoberfläche |
Keine Risse |
Passieren |
| 7 |
Leiterwiderstand |
Messen Sie den Widerstand eines ein Meter langen Kernleiters mit einem Gleichstrom-Widerstandsmessgerät |
Bei 20 °C beträgt der Widerstand 8 AWG ≤ 2,23 Ω/km |
Siehe Prüfprotokoll |
Passieren |
Linke Cable Technology (DongGuan) Co. Ltd. konzentriert sich auf Forschung und Entwicklung und
bieten professionelle Lösungen für Kabel und Leitungen, insbesondere für die
verschiedene Industriekunden. Es enthält:
Humanoides Roboterkabel,
AI-Stromkabel/Datenkabel,
Halbleiterkabel/industrielles Automatikkabel,
Sensorkabel,
Neues Energiekabel,
Medizinischer Schönheitsdraht,
UL-Drahtkabel,
Linke Cable verfügt über vielfältige Produktentwicklungskapazitäten und technische Fähigkeiten zur Unterstützung diversifizierter Unternehmen
Kundenbedürfnisse. Wir haben die folgende Produktzulassung erhalten: UL 758, CCC, RoHs, REACH, CE; Wir
haben das folgende Qualitätsmanagementsystem erhalten: ISO 9001-2015 (alle Produkte); ISO 13485
(Medizinische Apparate und Instrumente), IATF 16949 (Automobilindustrie)
Herstellerprofil
Der Draht- und Kabelhersteller Linke Cable Technology Co., Ltd ist ein führender Kabellieferant in China mit über 10 Jahren Erfahrung in Forschung und Entwicklung, Produktion und Vermarktung von Draht- und Kabelprodukten. Wir sind auf die Bereitstellung verschiedener Kabel und kundenspezifischer Kabellösungen weltweit spezialisiert, darunter:
- Ladekabel für Elektrofahrzeuge
- Medizinisches Kabel
- Silikonkabel
- Federkabel
- Geflochtenes Kabel
- Twinlobe-Kabel
- UL-Kabel
- Kfz-Kabel
Bei Linke Cable nutzen wir einen Ingenieur-zu-Ingenieur-Ansatz, um bessere Kabel für Kunden zu entwickeln und die Lebensqualität zu verbessern.
Unsere Zertifizierungen
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Einzelleiter, thermoplastische Isolierung)
- UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20279, UL20886, UL21664
- ISO9001 und ISO13485, TS16949
- CNR – Geräteverdrahtungsmaterial
- Extrudiertes PVC-isoliertes Einzelstück, ausgelegt für 105 °C, 1000 V, Klasse I, Gruppe A, B oder AB, FT1 und/oder FT2
- Extrudiertes, nicht integral ummanteltes PVC-Kabel, ausgelegt für 105 °C, 1000 V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
- Extrudiertes, nicht integral ummanteltes TPU-Kabel, ausgelegt für 80 °C, 300 V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
