(EVSE) (DC-Ladekabel mit Fahrzeugladekupplung und freiem Leitungsende, zum schnellen
Laden des Elektrofahrzeugs (EV) über die CCS-2-Fahrzeugbuchse, die zur Installation an einer
Ladestation für Elektrofahrzeuge (EVSE) verwendet wird)
Produktspezifikationen

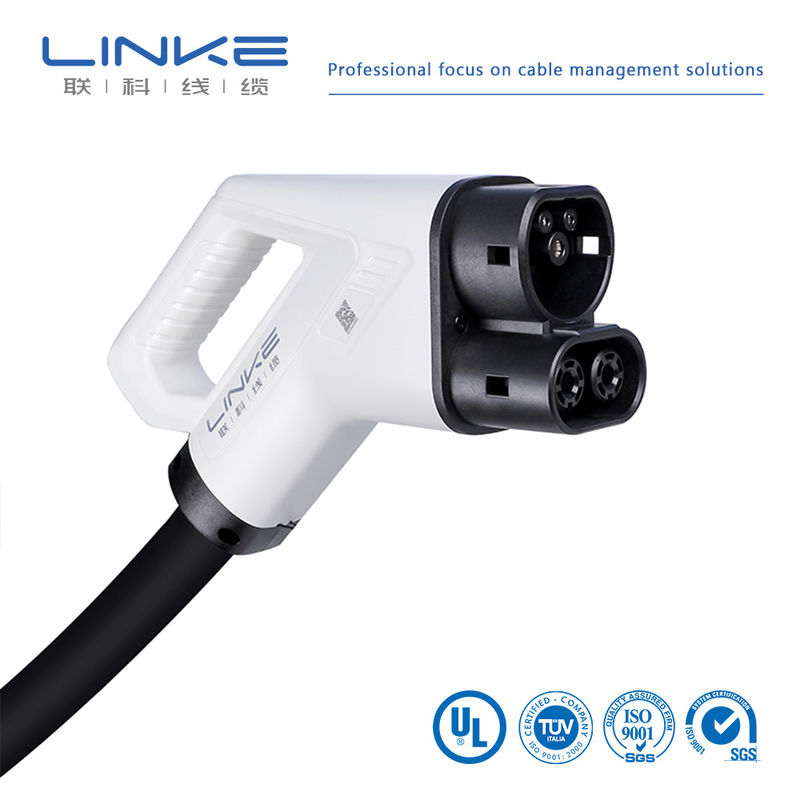

(CCS-2 Fahrzeugstecker)2
1. (Steckertyp und Beschreibung)
Grundlegender Produkttyp Nennspannung/Nennstrom Kabel Spezifikation Außendurchmesser (mm)
E121-40531X 80A 1000V 2×16+16+6×0.75 Ø18.5±0.5
E121-40631X 125A 1000V 2×35+16+6×0.75 Ø24.0±0.6
E121-41331X 150A 1000V 2×50+25+6×0.75 Ø28.0±0.8
E121-40731X 200A 1000V 2×70+35+6×0.75 Ø33.0±0.8
E121-40831X 250A 1000V 2×70(73)+35+6×0.75 Ø33.5±0.8
2. Produktbeschreibung):
> iec62196 - 3 - 2016 (Standard: IEC62196-3-2016);
> Die gesamte wasserdichte Leistung des Steckers ist höher
als IP67);
(Das Produktdesign ist neuartig, das Produkt entspricht der Ergonomie, liegt bequem in der Hand,
einfach zu bedienen;)
> (Kontaktwiderstand und Temperaturanstieg von Pins und Aderendhülsen erfüllen weiterhin die
Anforderungen von IEC62196-2016 nach 10.000 Zyklen);
> (Das Design der internen Struktur
des Produkts ist prägnant, aber nicht einfach, was den tatsächlichen Produktionsanforderungen entspricht);
CCS-2 Fahrzeugstecker
(Gehäusematerial verwendet neue hochwertige technische Kunststoffe, in rauen
Umgebungen kann die Stabilität und Funktionalität des Produkts weiterhin erhalten bleiben).
3. (Technische Spezifikationen)
(Elektrische Eigenschaften)
> (Nennspannung) 1000V DC
> (Nennstrom) 80A/125A/150A/200A
> (Stoßspannung) 3500V AC, <5mA, 1min
> (Isolationswiderstand) 1000MΩ bei 500V DC
> (Kontaktwiderstand) ≤3mΩ
>
(Betriebsfrequenz) 50Hz
(Mechanische Eigenschaften)
> (Einsteckkraft) <100N
> (Mechanische Lebensdauer) >10000 Mal
(Betriebsumgebung)
> (Betriebstemperaturbereich) -30℃～+50℃
> (Umgebungstemperaturbereich) -30℃～+105℃
> (Verschmutzungsgrad) 2
(IP-Schutzart)
> (Schutzart) (IP54 gesteckt)
(IP55 ungesteckt)
CCS-2 Fahrzeugstecker
(Größe)
(Sicherheitshinweise):
(Stellen Sie sicher, dass der CCS-2-Stecker richtig in der Ladestation positioniert ist, um Stöße, Überfahren oder Situationen zu vermeiden, die die Nutzbarkeit des Systems beeinträchtigen könnten.
C=1500±3%Ω 0.5w
6. (Implementierungsstandards)
> IEC62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
Der Stecker ist nicht zum Ein- und Ausschalten eines Stromkreises unter Last geeignet. Er muss nach der vollständigen Montage mit einer Verriegelung (Haltevorrichtung) ausgestattet sein.)
Marke
LINKE
Querschnitt (mm²)
0.01-500mm²
Drahtstärke (AWG)
| [z.B. 24AWG, 28AWG] |
Leiter |
Verzinntes Kupfer / blankes Kupfer, je nach Kundenwunsch |
Isolationsmaterial |
| PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere |
Mantelmaterial |
[PVC/PU/Gummi/Geflecht/etc.] |
Zertifizierungen |
| RoHS/REACH/UL/CE/IP68/etc. |
Kundenspezifische Länge |
[z.B. 1m, 3ft, 5m ±5% Toleranz] |
Kabeltyp |
| [Medizinisch/Strom/Audio/Koaxial/Elektrisch/Automobil/Energiespeicher//etc.] |
Schirmung |
[Geschirmt/Ungeschirmt/Geflecht-Schirmung] |
Impedanz |
| [z.B. 75Ω (für Koaxialkabel)] |
Druck/Logo |
[Text/Etikett/Logo, max. 20 Zeichen] |
Biegeradius |
| [z.B. ≥5× Kabeldurchmesser] |
Nennstrom |
[z.B. 5A] |
Nennspannung |
| [z.B. 30V AC/DC] |
Steckermaterial |
[Vergoldet/Vernickelt/Messing/etc.] |
Steckverbinder |
| [z.B. USB Typ-C, 3,5mm Klinke, RJ45] |
Mantel |
XLPE oder PE oder PVC GUMMI |
Lieferzeit |
| 7-14 Tage nach Auftragsbestätigung |
Farben |
[Schwarz/Weiß/Rot/Kundenspezifisches Pantone/etc.] |
Temperatur |
| Minus 70℃ bis 350℃ (-70℃ ~ 350℃) |
Verpackung |
Rolle/Karton/Platte/Kundenspezifisch |
Unterstützende Dienstleistungen |
| kundenspezifische Kabel, End-to-End-Lösungen, einschließlich präzises Schneiden, Crimpen und Installation von Kabelschuhen (Material angeben, z.B. Kupfer/nickelliert) |
Qualitätszertifizierungen |
Unsere Produkte erfüllen die folgenden internationalen Standards: |
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Einzelader, thermoplastische Isolierung) |
| UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587 |
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664 |
ISO9001 und ISO13485, TS16949
CNR - Appliance Wiring Material
Extrudiertes PVC-isoliertes Einzelkabel, Nennwert 105℃, 1000V, Klasse I, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudiertes PVC-Kabel mit nicht-integriertem Mantel, Nennwert 105℃, 1000V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudiertes TPU-Kabel mit nicht-integriertem Mantel, Nennwert 80℃, 300V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
