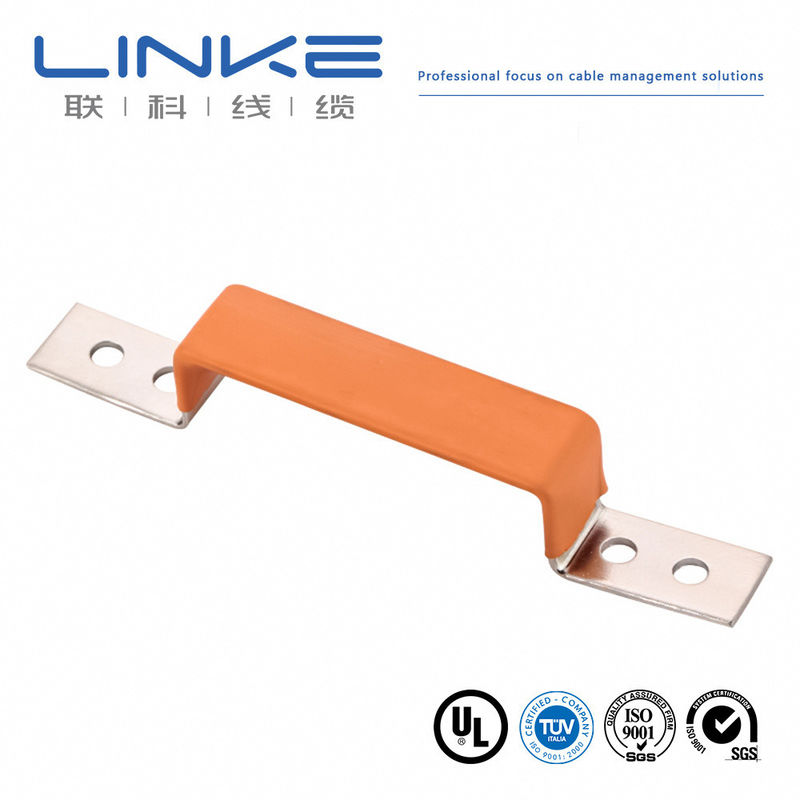

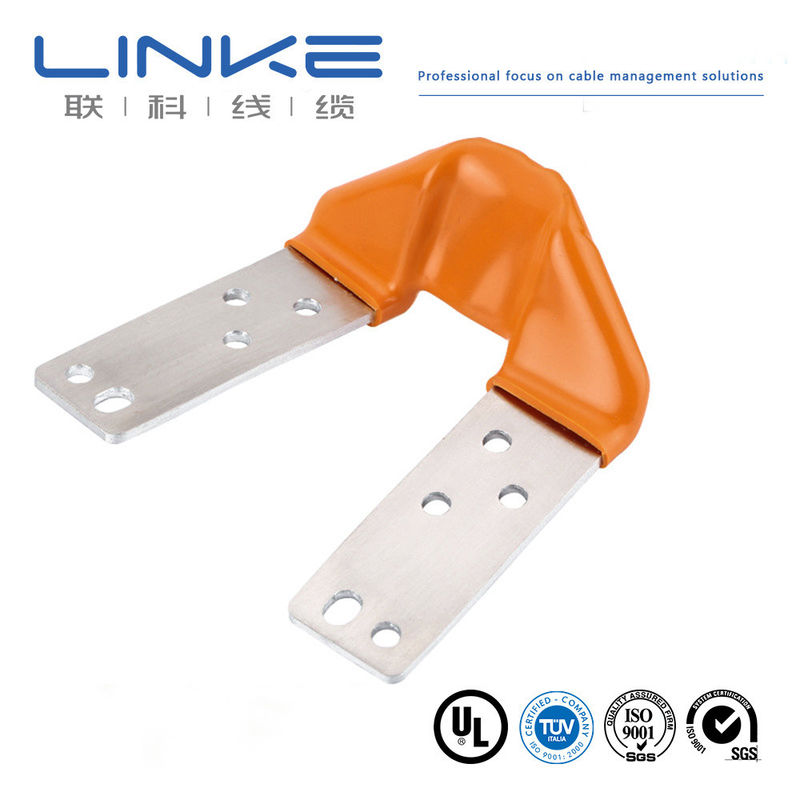

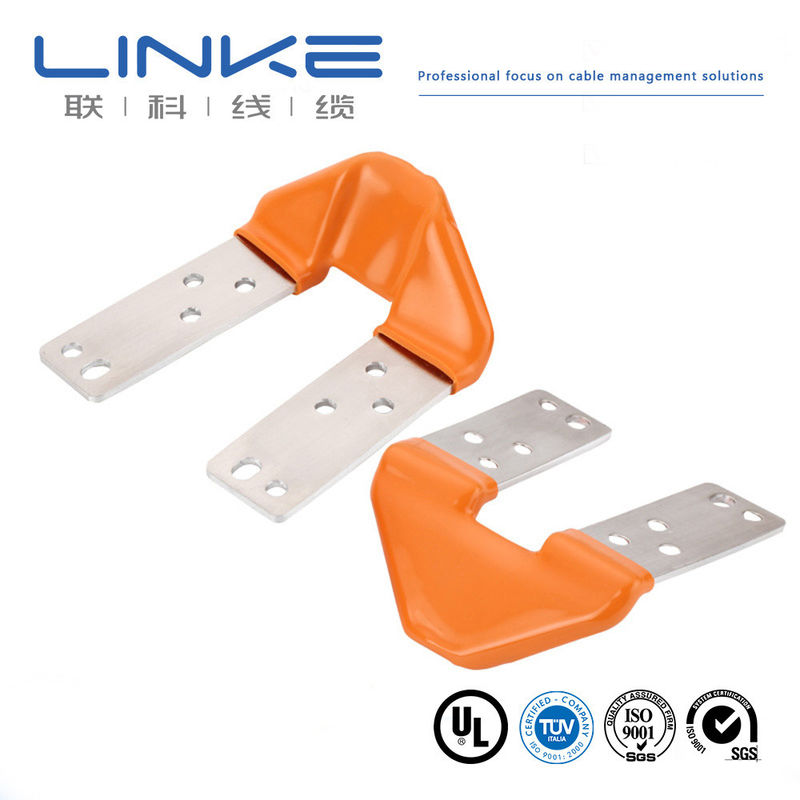

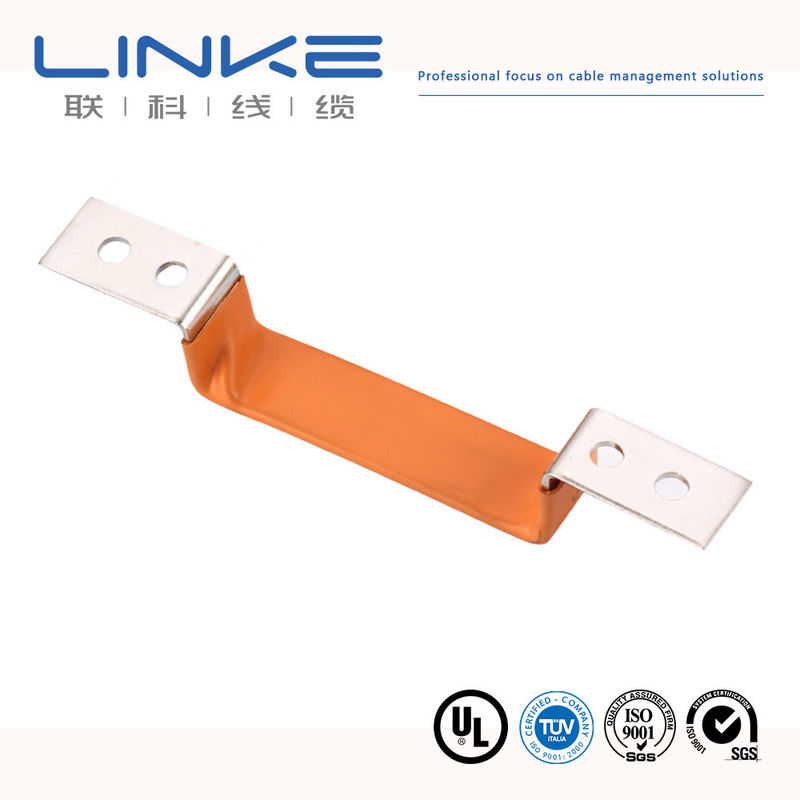

Isolierter flexibler, individuell angepasster Busbar - Flachkupferbusbar für Batterienanwendungen
Flexible Busbars werden hergestellt, indem Kupferfolie-Teile zusammengeschweißt werden, wobei 99,9% reiner Kupfer enthalten sind.Während die Kupfer-Laminat-Busbars eine erhöhte Stromfläche bieten.
Spezifikationen für Kupferfolie
Die Kontaktflächen können je nach Benutzeranforderungen eingelagert oder silberniert werden.Die Stromkapazität wird auf der Grundlage eines quadratischen Strickbands mit einem effektiven Laststrom von 4A berechnet.Kupferleiter mit unterschiedlichen Abschnittsflächen weisen unterschiedliche Parameter auf. Größere Flächen können mehrschichtig oder als Sets konfiguriert werden.
Wesentliche Standards
| Standards |
Spezifikation |
| Großbritannien |
T2 Kupfer mit Min. 99,9% |
| DIN |
E-Cu58 (Nummer: 2.0065) |
| Die |
Cu-ETP (Nummer: CW004A) |
| ISO-Nummern |
Cu-ETP |
| UNS |
C11000 |
| JIS |
C1100 |
| BS |
C101 |
| Andere |
Auf Anfrage erhältliche Materialien nach Maß |
Technische Spezifikation
- Widerstand: 0,00001Ω
- Leitfähigkeit: 57%
- Kupferfolie Einfachschichtdicke: 0,1/0,2/0,3/0,5/1,0 mm (angemessene Dicke basierend auf der Busbarstruktur empfohlen)
- Isoliermaterial: PVC-Dipping-Beschichtung mit hervorragender Leistung, geeignet für speziell geformte Busbars, widerstandsfähig gegen Bruch bei wiederholtem Biegen
- Isolationsleistung: PE und PVC haben beide eine gute Leistung, wobei PVC-Dippen besser sind als PE-Wärmeschrumpfrohre
- Flammhemmer/Feuerbeständigkeit: UL94-V-0 oder nach Ihren Anforderungen angepasst
- Oberflächenbeschichtung: Nickel-, Zinn- oder Silberbeschichtung
- Verkleidungsdicke: Normalerweise 3um bis 12um oder individuell
- Salzsprühprüfung: Nickel hält 240 Stunden in neutraler Umgebung stand (Silber und Zinn haben einen geringeren Widerstand)
- Biegeprüfung: Widerstandsfähig gegen 10.000 Biegen unter 15 Radianwinkel ohne Bruch oder Bruch
- Betriebstemperatur: -45°C bis +150°C
- Kupferfolie Zugfestigkeit: ≥ 500N
Leckageprüfleistung
Ergebnisse der Prüfung von PVC-Dipping-Sleeves:
- 3500VDC für 30 Sekunden bei 1,5 mm Dicke: Leckage 0,025 MA
- 5000 VAC für 30- bis 60-Zahlen bei 1,8 mm bis 2,0 mm Dicke: Leckage 0,065 MA
Wir bieten maßgeschneiderte Lösungen basierend auf Ihren spezifischen Anforderungen an die Betriebsspannung.
Temperaturanstiegsprüfung
Die Tests variieren je nach flexiblem Busbar-Querschnittsbereich.
Bestellinformationen
- Zitatzeit: 1-3 Werktage nach Erhalt Ihrer Anfrage
- Lieferung der Muster-/Versuchsbestellung: 5-15 Arbeitstage je nach Busbarstruktur und Herstellungsverfahren
Qualitäts- und Umweltzertifizierungen
- Qualitätsmanagement: Autoindustrie IATF 16949
- Umweltfreundlich: ROHS, REACH-konform
Optionen für den Leiter
Leiter: Flexibler, Kautschuk, gegießter Kupferdraht
Isolierung: Kupfer
Farbe der Jacke: Schwarz, Orange, Rot, Gelb, Blau (einfach und doppelt isoliert)
SQ MM-Größen (europäischer Stil): Anpassbar
AWG-Größen (Nordamerikanischer Stil): Anpassbar
Temperaturbereich: Anpassbar
Option mit Silikon-Dämmung
Leiter: Flexibler, Kautschuk, gegießter Kupferdraht
Isolierung: Silikon
Farbe der Jacke: Schwarz, Orange, Rot, Gelb, Blau (einfach und doppelt isoliert)
SQ MM-Größen: 4 bis 240 m2
AWG-Größen: 0AWG-10AWG
Temperaturbereich: -60°C bis 200°C

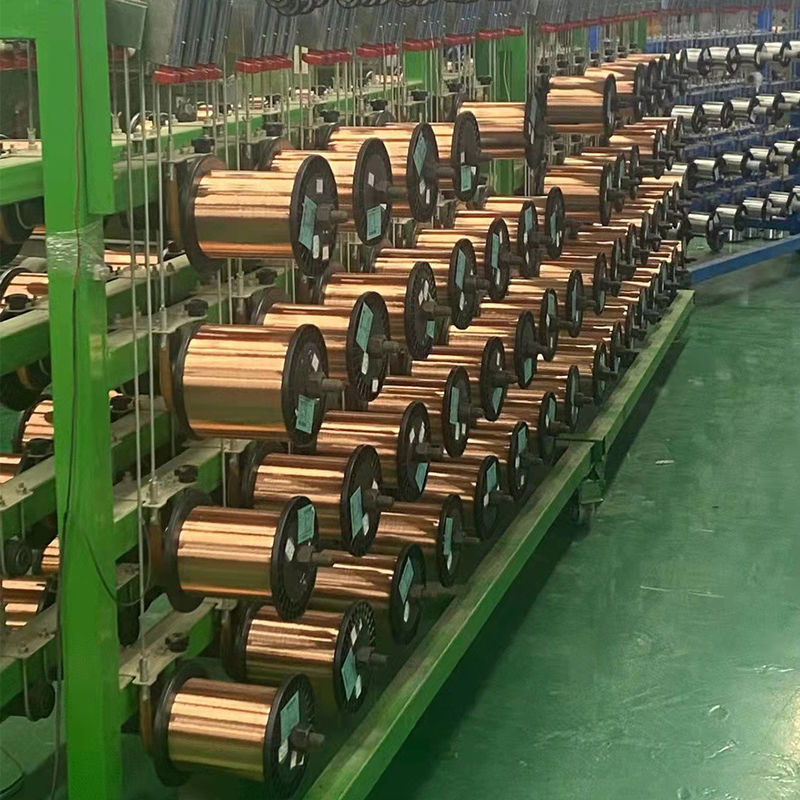

Profil des Herstellers
Linke Cable Technology Co., Ltd. ist ein führender chinesischer Kabelhersteller mit mehr als 10 Jahren Erfahrung in Forschung und Entwicklung, Produktion und Vermarktung von Draht- und Kabelprodukten.Wir sind spezialisiert auf die Bereitstellung von kundenspezifischen Kabellösungen weltweit, einschließlich EV-Ladekabeln, medizinischen Kabeln, Silikonkabeln, Federkabeln, geflochtenen Kabeln, Schleppkabeln, UL-Kabeln und Automobilkabeln.
Unser technisch orientierter Ansatz sorgt dafür, dass wir überlegene Kabel entwickeln, die Qualität und Leistung für unsere Kunden verbessern.
| Marke |
Links |
Querschnitt (mm2) |
0.01-500 mm2 |
| Wire Gauge (AWG) |
[z. B. 24AWG, 28AWG] |
Leiter |
Kupfer in Dosen / Kupfer ohne, je nach Kundenanforderung |
| Isoliermaterial |
PVC/TPU/Siliconkautschuk/PE/PP/XLPE/Nylon/anderes |
Material der Jacke |
[PVC/PU/Kautschuk/Breit/ usw.] |
| Zertifizierungen |
Einheitliche Vorschriften für die Bereitstellung von Daten |
Benutzerdefinierte Länge |
[z. B. 1 m, 3 ft, 5 m ± 5% Toleranz] |
| Typ des Kabels |
[Medizinische/Energie/Audio/Koaxiale/Elektrische/Automotive/Energiespeicher// usw.] |
Schirmung |
[Schirm/Unschirm/Schild] |
| Impedanz |
[z. B. 75Ω (für Koaxialkabel) ] |
Druck/Logo |
[Text/Label/Logo, maximal 20 Zeichen] |
| Biegeradius |
[z. B. ≥5* Kabeldurchmesser] |
Aktuelles Rating |
[z. B. 5A] |
| Nennspannung |
[z. B. 30V Wechselstrom/Gleichstrom] |
Verbindungsmaterial |
[Goldplattiert/Nickelplattiert/Brass/ usw.] |
| Anschlüsse |
[z. B. USB Typ-C, 3,5 mm Jack, RJ45] |
Kleider und Kleidung |
XLPE- oder PE- oder PVC-Gummi |
| Lieferzeit |
7-14 Tage nach Bestätigung der Bestellung |
Farben |
[Schwarz/Weiß/Rot/Anpassung Pantone/etc.] |
| Temperatur |
Minus 70 °C bis 350 °C ((-70 °C ~ 350 °C) |
Paket |
Rollen/Kisten/Platten/Zollabfertigung |
| Unterstützende Dienstleistungen |
angepasste Kabel, End-to-End-Lösungen, einschließlich präzises Schneiden, Krempeln und Montieren von Lugs (Material angeben, z.B. Kupfer/Nickelplattiert) |
Zertifizierungen
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Einleiter, thermoplastische Isolierung)
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsemissionen.
ISO9001 und ISO13485, TS16949
CNR- Verkabelungsmaterial für Geräte
Häufig gestellte Fragen
Sind Sie Hersteller oder Handelsunternehmen?
Wir sind ein professioneller Hersteller, der Ihre Bestellung von Anfang bis Ende kontrolliert. Wir begrüßen Besuche und bieten Abholservice in Shenzhen.
Wie kann ich eine Probe bekommen, um Ihre Qualität zu testen?
Die Proben sind für Kunden kostenlos, neue Kunden müssen die Kurierkosten bezahlen.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100 m. Aufgrund des Kabelgewichts empfehlen wir jedoch, geeignete Mengen zu bestellen, um hohe Frachtkosten zu vermeiden.
Kann ich einen Rabatt bekommen?
Die Rabatte hängen von der Bestellmenge ab. Für größere Bestellungen können wir Rabatte anbieten und die Frachtkosten decken. Bitte kontaktieren Sie uns für weitere Informationen.
Akzeptiert Ihre Firma OEM-Produktion?
Ja, wir können Ihren Firmennamen drucken und sogar Qualitätskarten anpassen, um Ihre Marke zu fördern.
