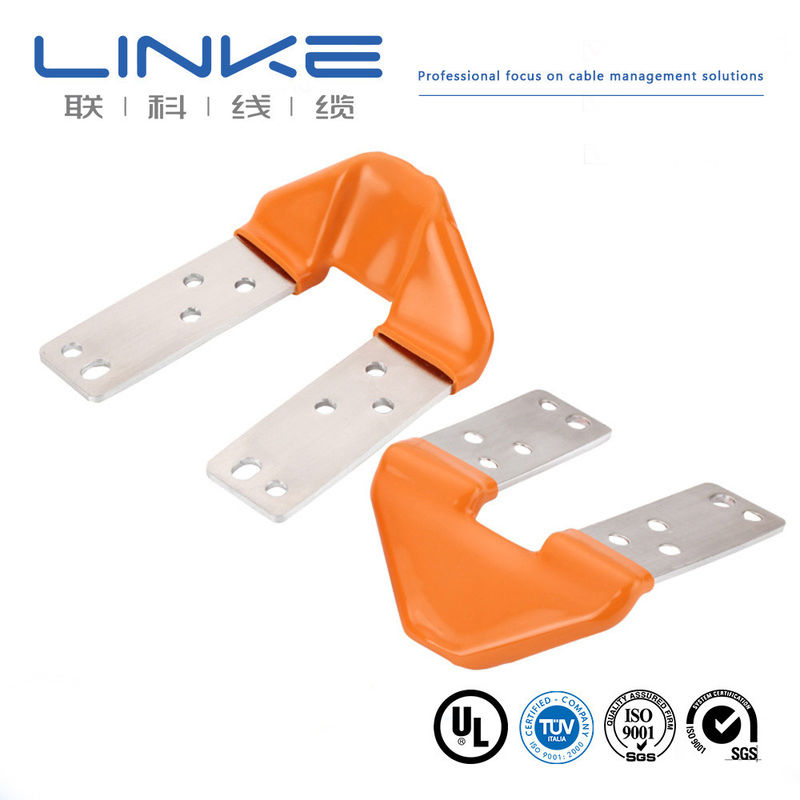

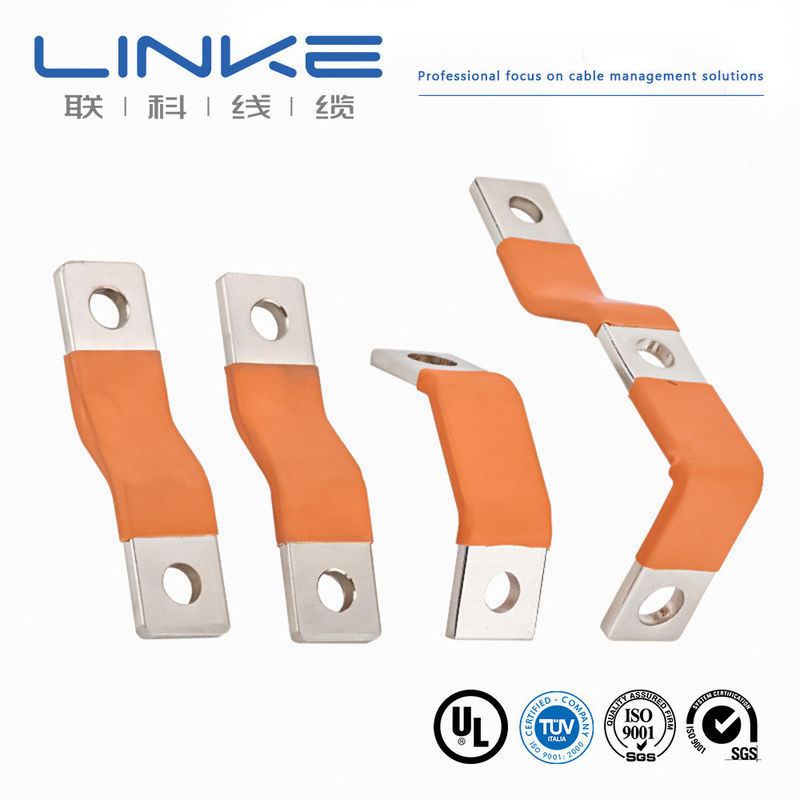

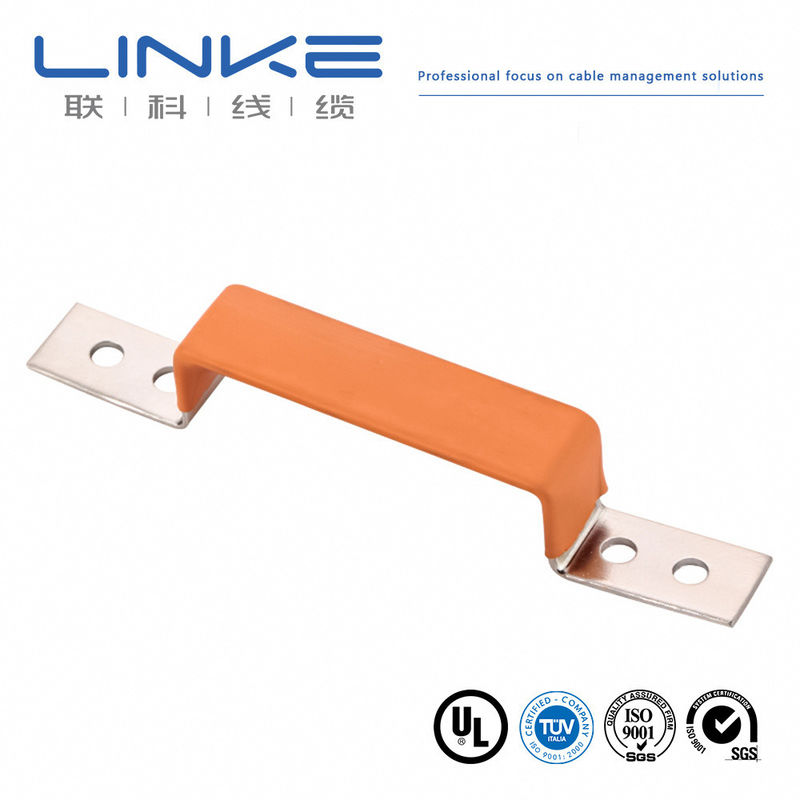

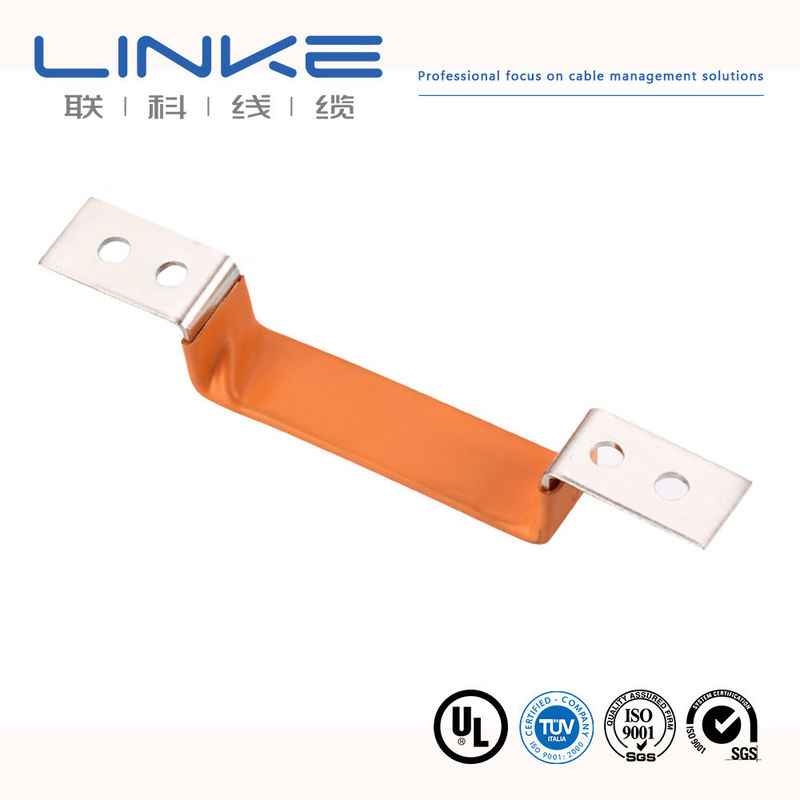

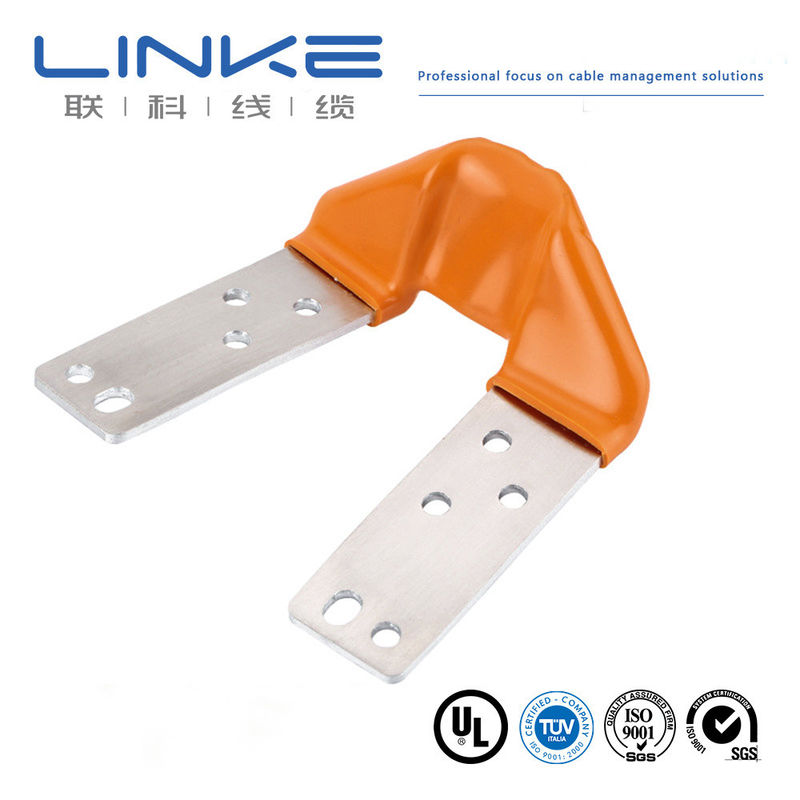

Isolierte flexible kundenspezifische Stromschienen - Flache Kupferstromschienen für Batterieanwendungen
Flexible Stromschienen werden durch Hartlöten von Kupferfolienteilen hergestellt, wobei 99,9% reines Kupfer verwendet wird. Diese Konstruktion bietet eine ausgezeichnete Leitfähigkeit mit minimalen Verunreinigungen, während laminierte Kupferstromschienen eine erhöhte Strombelastbarkeit bieten.
Spezifikationen für Kupferfolie
Dickenbereich: 0,05 mm bis 0,3 mm. Kontaktflächen können je nach Benutzeranforderung verzinnt oder versilbert werden. Die Strombelastbarkeit wird basierend auf einem 1 Quadrat-Strickband mit einem effektiven Laststrom von 4A berechnet. Kupferleiter mit unterschiedlichen Querschnittsflächen weisen unterschiedliche Parameter auf. Größere Flächen können mehrschichtig oder als Sätze konfiguriert werden.
Materialstandards
| Standard | Spezifikation |
|---|
| GB | T2 Kupfer mit min. 99,9% |
| DIN | E-Cu58 (Nummer: 2.0065) |
| EN | Cu-ETP (Nummer: CW004A) |
| ISO | Cu-ETP |
| UNS | C11000 |
| JIS | C1100 |
| BS | C101 |
| Andere | Kundenspezifische Materialien auf Anfrage erhältlich |
Technische Spezifikationen
- Widerstand: 0,00001 Ω
- Leitfähigkeit: 57%
- Dicke der Kupferfolie Einzelschicht: 0,1/0,2/0,3/0,5/1,0 mm (geeignete Dicke basierend auf der Stromschienenstruktur)
- Isolationsmaterial: PVC-Tauchbeschichtung mit hervorragender Leistung, geeignet für speziell geformte Stromschienen, bruchfest bei wiederholtem Biegen
- Isolationsleistung: PE und PVC schneiden beide gut ab, wobei die PVC-Tauchbeschichtung besser ist als PE-Schrumpfschläuche
- Flammhemmend/Brandschutz: UL94-V-0 oder kundenspezifisch nach Ihren Anforderungen
- Oberflächenbeschichtung: Nickel-, Zinn- oder Silberbeschichtungsoptionen verfügbar
- Beschichtungsdicke: Normalerweise 3 µm bis 12 µm oder kundenspezifisch
- Salzsprühtest: Nickel hält 240 Stunden in neutraler Umgebung stand (Silber und Zinn haben eine geringere Beständigkeit)
- Biegetest: Hält 10.000 Biegungen im Winkel von 15 Radiant ohne Bruch oder Riss
- Betriebstemperatur: -45 °C bis +150 °C
- Zugfestigkeit der Kupferfolie: ≥500N
Lecktestleistung
Testergebnisse der PVC-Tauchhülsen:
- 3500 VDC für 30 s bei 1,5 mm Dicke: Leckstrom 0,025 mA
- 5000 VAC für 30 s bis 60 s bei 1,8 mm bis 2,0 mm Dicke: Leckstrom 0,065 mA
Wir bieten kundenspezifische Lösungen basierend auf Ihren spezifischen Arbeitsspannungsanforderungen.
Temperaturanstiegstest
Tests variieren je nach Querschnitt der flexiblen Stromschiene. Wir liefern auf Anfrage vollständige Berichte über Temperaturanstiegstests vor der Lieferung.
Bestellinformationen
- Angebotszeit: 1-3 Werktage nach Eingang Ihrer Anfrage
- Lieferung von Mustern/Probebestellungen: 5-15 Werktage je nach Stromschienenstruktur und Herstellungsverfahren
Qualitäts- und Umweltzertifizierungen
- Qualitätsmanagement: Automobilindustrie IATF 16949
- Umweltfreundlich: ROHS, REACH-konform
Leiteroptionen
Leiter: Flexibler blanker geglühter Kupferdraht
Isolierung: Kupfer
Mantelfarben: Schwarz, Orange, Rot, Gelb, Blau (einfach und doppelt isoliert)
QM-Größen (europäischer Stil): Anpassbar
AWG-Größen (nordamerikanischer Stil): Anpassbar
Temperaturbereich: Anpassbar
Silikonisolierte Option
Leiter: Flexibler blanker geglühter Kupferdraht
Isolierung: Silikon
Mantelfarben: Schwarz, Orange, Rot, Gelb, Blau (einfach und doppelt isoliert)
QM-Größen: 4 mm² bis 240 mm²
AWG-Größen: 0 AWG - 10 AWG
Temperaturbereich: -60 °C bis 200 °C
Herstellerprofil
Linke Cable Technology Co., Ltd ist ein führender chinesischer Kabelhersteller mit über 10 Jahren Erfahrung in F&E, Produktion und Vermarktung von Draht- und Kabelprodukten. Wir sind spezialisiert auf die weltweite Bereitstellung kundenspezifischer Kabellösungen, einschließlich Ladekabel für Elektrofahrzeuge, medizinische Kabel, Silikonkabel, Spiralkabel, geflochtene Kabel, Towlobe-Kabel, UL-Drähte und Automobilkabel.
Unser ingenieurorientierter Ansatz stellt sicher, dass wir überlegene Kabel entwickeln, die Qualität und Leistung für unsere Kunden verbessern.
Zertifizierungen
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Einzelader, thermoplastische Isolierung)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 und ISO13485, TS16949
CNR-Geräteverdrahtungsmaterial
Häufig gestellte Fragen
Sind Sie ein Hersteller oder ein Handelsunternehmen?
Wir sind ein professioneller Hersteller, der Ihre Bestellung von Anfang bis Ende kontrolliert. Wir begrüßen Besuche und bieten einen Abholservice in Shenzhen an.
Wie kann ich eine Probe erhalten, um Ihre Qualität zu testen?
Muster sind für Kunden kostenlos. Neue Kunden müssen die Kurierkosten bezahlen.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100 m. Aufgrund des Kabelgewichts empfehlen wir jedoch, geeignete Mengen zu bestellen, um hohe Frachtkosten zu vermeiden. Der Seetransport ist die wirtschaftlichste Option.
Kann ich einen Rabatt bekommen?
Rabatte hängen von der Bestellmenge ab. Wir können Rabatte anbieten und die Frachtkosten für größere Bestellungen übernehmen. Bitte kontaktieren Sie uns für weitere Details.
Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir können den Namen Ihres Unternehmens drucken und sogar Qualitätskarten anpassen, um Ihre Marke zu bewerben.
