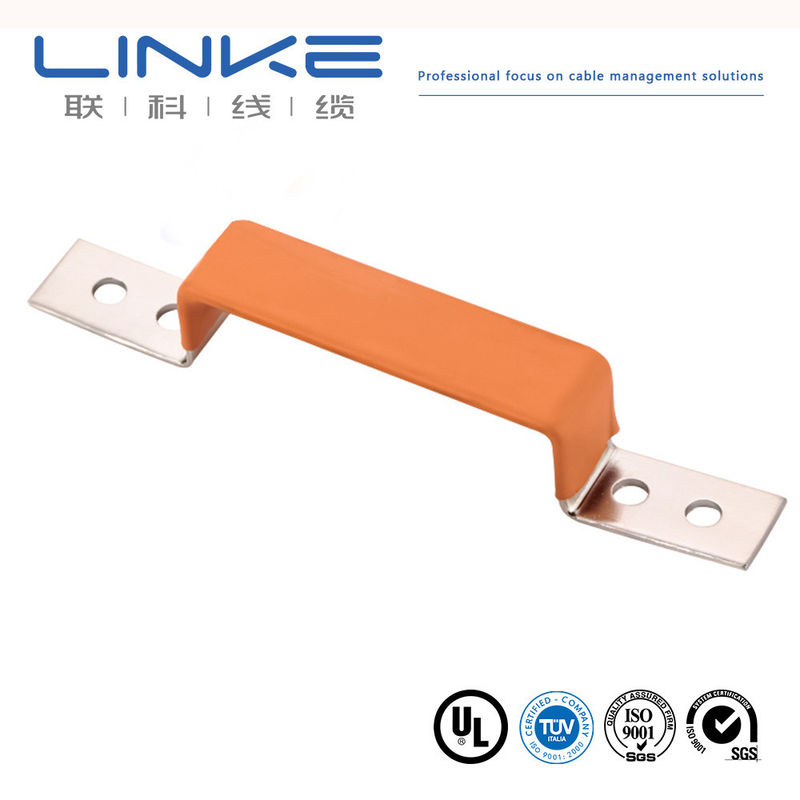

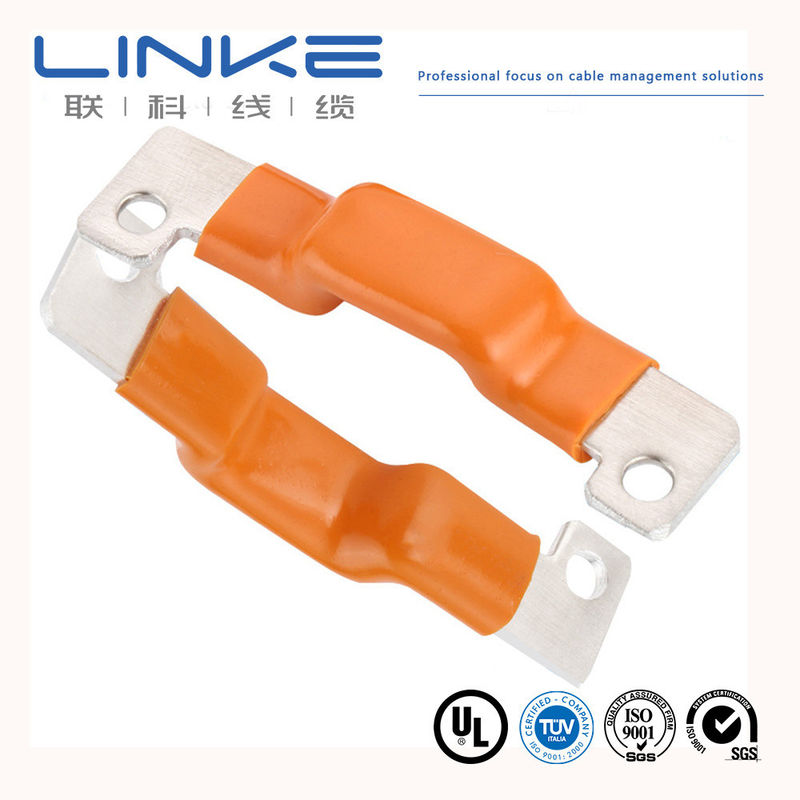

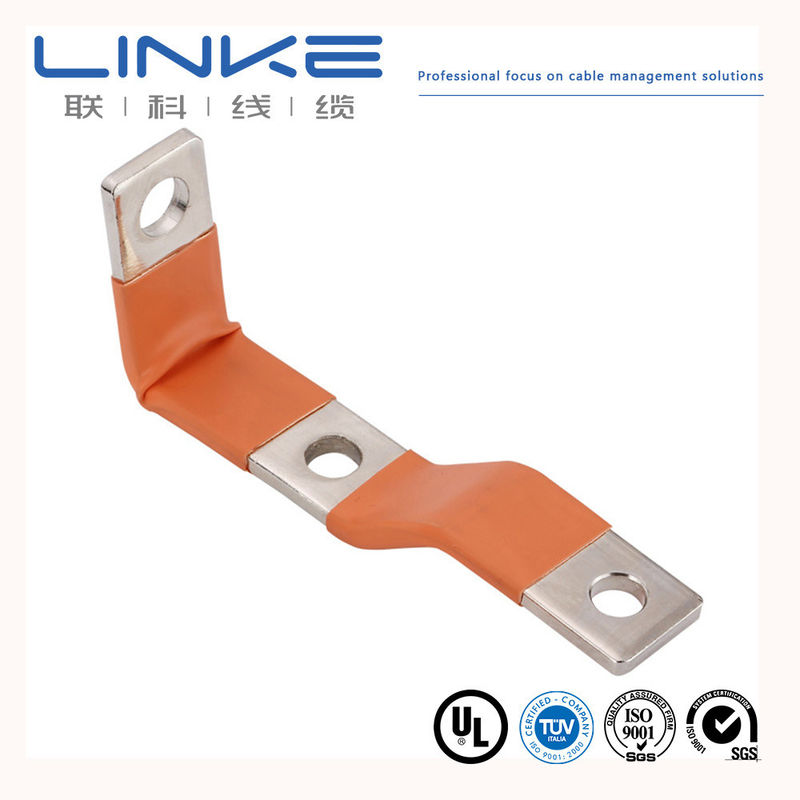

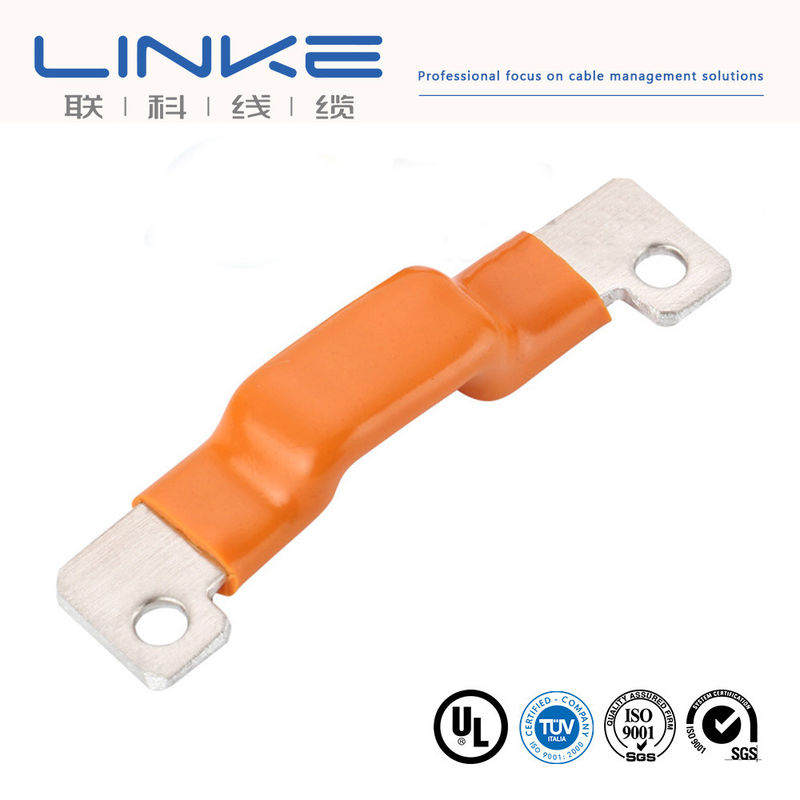

Isolierte Kupfer-Sammelschiene für elektrische Vakuumgeräte
Flexible Sammelschienen werden durch Hartlöten von Kupferfolienteilen hergestellt und zeichnen sich durch einen Kupfergehalt von 99,9 % für hervorragende Leitfähigkeit mit minimalen Verunreinigungen aus. Laminierte Kupfer-Sammelschienen bieten eine vergrößerte Stromtragfläche.
Die Dicke der Kupferfolie reicht von 0,05 mm bis 0,3 mm. Kontaktflächen können je nach Benutzeranforderung verzinnt oder versilbert werden. Die Strombelastbarkeit wird auf der Grundlage eines Strickbandes von 1 Quadratmillimeter mit einem effektiven Laststrom von 4 A berechnet. Kupferleiter mit unterschiedlichen Querschnittsflächen haben unterschiedliche Parameter. Größere Flächen können mehrschichtig oder als Sätze konfiguriert werden.
Produktspezifikationen
| Materialstandard |
GB: T2 Kupfer mit min. 99,9%
DIN: E-Cu58 (Nummer: 2.0065)
EN: Cu-ETP (Nummer: CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
Andere Materialien auf Anfrage erhältlich |
| Widerstand |
0,00001 Ω |
| Leitfähigkeit |
57% |
| Dicke der Kupferfolie (einlagig) |
0,1/0,2/0,3/0,5/1,0 mm (abhängig von der Struktur der Sammelschiene)
Wir geben Empfehlungen für geeignete Dicken |
| Isoliermaterial |
PVC-Tauchbeschichtung bietet hervorragende Leistung. Speziell geformte Sammelschienen können direkt beschichtet werden und behalten ihre Integrität über mehrere Biegungen hinweg ohne Bruch. |
| Isolationsleistung |
PE und PVC bieten gute Leistung, wobei die PVC-Tauchbeschichtung besser abschneidet als PE-Schrumpfschläuche |
| Flammhemmend/Brandschutz |
UL94-V-0 oder nach Ihren Anforderungen angepasst |
| Lecktest |
PVC-Tauchhülsen:
- 3500 VDC für 30 s bei 1,5 mm Dicke: Leckstrom 0,025 mA
- 5000 VAC für 30-60 s bei 1,8-2,0 mm Dicke: Leckstrom 0,065 mA
Wir beraten Sie zu optimalen Lösungen basierend auf Ihrer Betriebsspannung |
| Oberflächenbeschichtung |
Nickel-, Zinn- oder Silberbeschichtung erhältlich
Beschichtungsdicke: Standard 3 µm bis 12 µm
Sonderdicke auf Anfrage erhältlich |
| Salzsprühtest |
Neutrale Umgebung: Nickel hält 240 Stunden stand, Silber schneidet schlechter ab, Zinn am schlechtesten |
| Biegetest |
10000 Biegungen im Winkel von 15 Radiant ohne Bruch oder Rissbildung |
| Temperaturanstiegstest |
Abhängig vom Querschnitt der flexiblen Sammelschiene
Prüfberichte zum Temperaturanstieg sind auf Anfrage vor Lieferung erhältlich |
| Betriebstemperatur |
-45 °C bis +150 °C |
| Zugfestigkeit der Kupferfolie |
≥ 500 N |
| Angebotszeit |
Angebot wird innerhalb von 1-3 Werktagen nach Erhalt Ihrer Anfrage erstellt |
| Lieferzeit für Muster-/Probebestellungen |
5-15 Werktage, abhängig von der Struktur der Sammelschiene und dem Herstellungsprozess |
| Qualitätsmanagementstandard |
Konform mit IATF 16949 für die Automobilindustrie |
| Umweltfreundliches Zertifikat |
ROHS, REACH-konform |
Produktvarianten
Option für Kupferisolierung
- Leiter: Flexible blanke geglühte Kupferlitze
- Isolierung: Kupfer
- Mantelfarben: Schwarz, Orange, Rot, Gelb, Blau (einfach und doppelt isoliert)
- SQ MM Größen (europäischer Stil): Anpassbar
- AWG Größen (nordamerikanischer Stil): Anpassbar
- Großer Temperaturbereich: Anpassbar
Option für Silikonisolierung
- Leiter: Flexible blanke geglühte Kupferlitze
- Isolierung: Silikon
- Mantelfarben: Schwarz, Orange, Rot, Gelb, Blau (einfach und doppelt isoliert)
- SQ MM Größen: 4 mm² bis 240 mm²
- AWG Größen: 0 AWG - 10 AWG
- Temperaturbereich: -60 °C bis 200 °C
Unternehmensprofil
Linke Cable Technology Co., Ltd ist ein führender Hersteller von Drähten und Kabeln in China. Seit über 10 Jahren spezialisieren wir uns auf Forschung und Entwicklung, Produktion und Vermarktung von hochwertigen Kabeln und kundenspezifischen Kabellösungen weltweit. Unsere Expertise umfasst Ladekabel für Elektrofahrzeuge, medizinische Kabel, Silikonkabel, Spiralkabel, geflochtene Kabel, Schleppseilkabel, UL-Drähte, Automobilkabel und mehr.
Bei Linke Cable verfolgen wir einen Ingenieur-zu-Ingenieur-Ansatz, um überlegene Kabel für unsere Kunden zu entwickeln, die Produktqualität zu verbessern und Leben durch innovative Lösungen zu bereichern.
Unsere Zertifizierungen
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Einzelader, thermoplastische Isolierung)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 und ISO13485, TS16949
CNR - Kabel für Haushaltsgeräte, extrudierte PVC-isolierte Einzelader, Nennspannung 105 °C, 1000 V, Klasse I, Gruppe A, B oder AB, FT1 und/oder FT2.
Extrudierte PVC-Kabel mit nicht-integraler Ummantelung, Nennspannung 105 °C, 1000 V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2.
Extrudierte TPU-Kabel mit nicht-integraler Ummantelung, Nennspannung 80 °C, 300 V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Häufig gestellte Fragen
Sind Sie ein Hersteller oder ein Handelsunternehmen?
Wir sind ein professioneller Hersteller, der Ihre Bestellung von Anfang bis Ende kontrolliert. Wir begrüßen Besuche und bieten einen Abholservice in Shenzhen an.
Wie kann ich eine Probe erhalten, um Ihre Qualität zu testen?
Muster sind kostenlos zur Bewertung. Neukunden sind für die Kurierkosten verantwortlich.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100 m. Aufgrund des Gewichts der Kabel empfehlen wir, geeignete Mengen zu bestellen, um die Frachtkosten zu optimieren. Der Seetransport ist oft die wirtschaftlichste Option.
Kann ich einen Rabatt bekommen?
Rabatte hängen von der Bestellmenge ab. Wir können Rabatte anbieten und die Frachtkosten für erhebliche Bestellungen übernehmen. Bitte kontaktieren Sie uns für Details.
Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir können Ihren Firmennamen aufdrucken und Qualitätskarten anpassen, um Ihre Marke zu bewerben.
