Produktbeschreibung

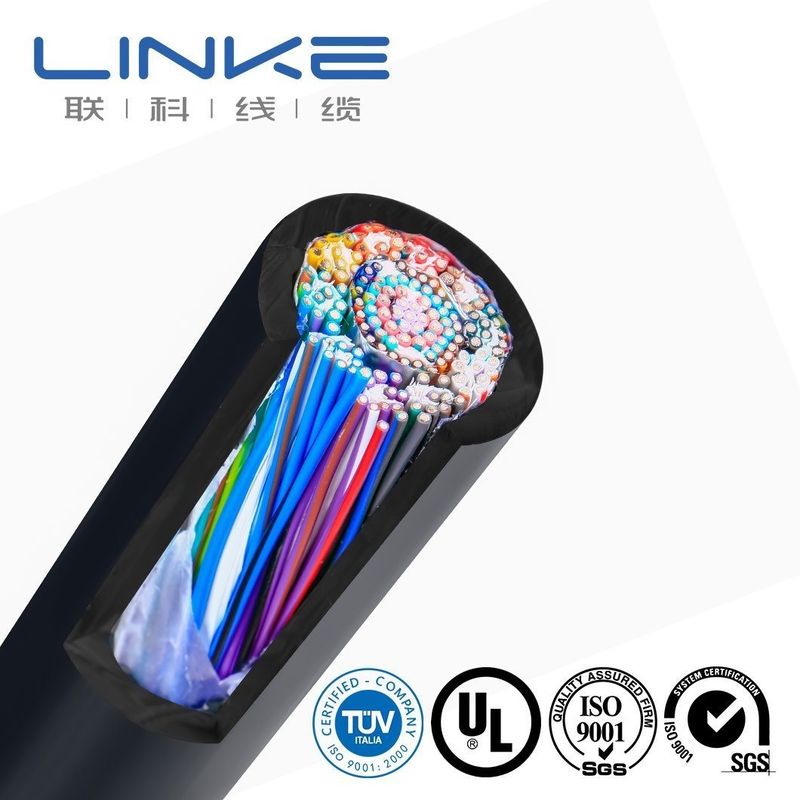

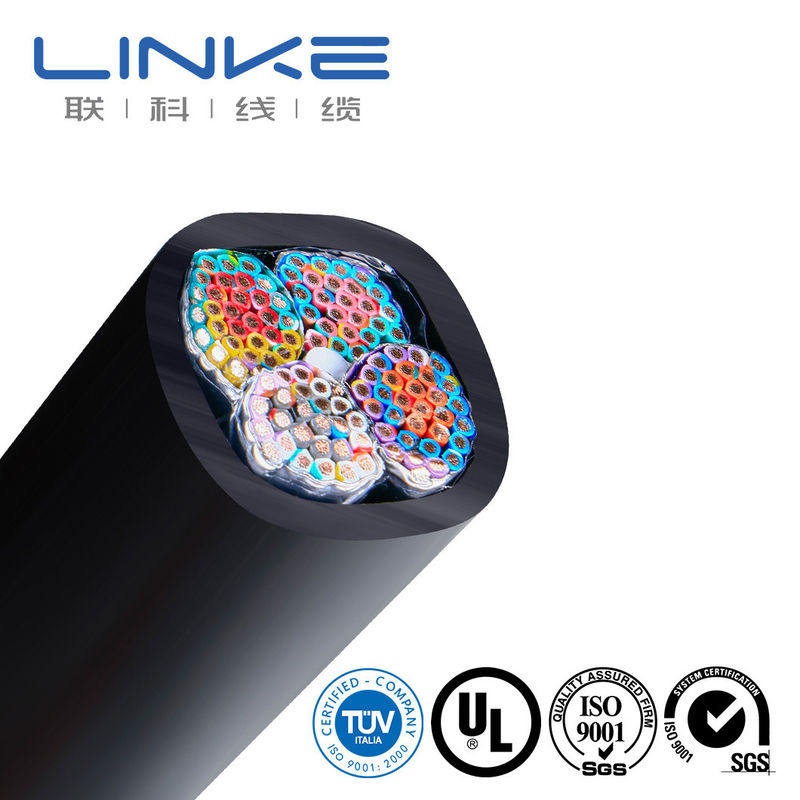

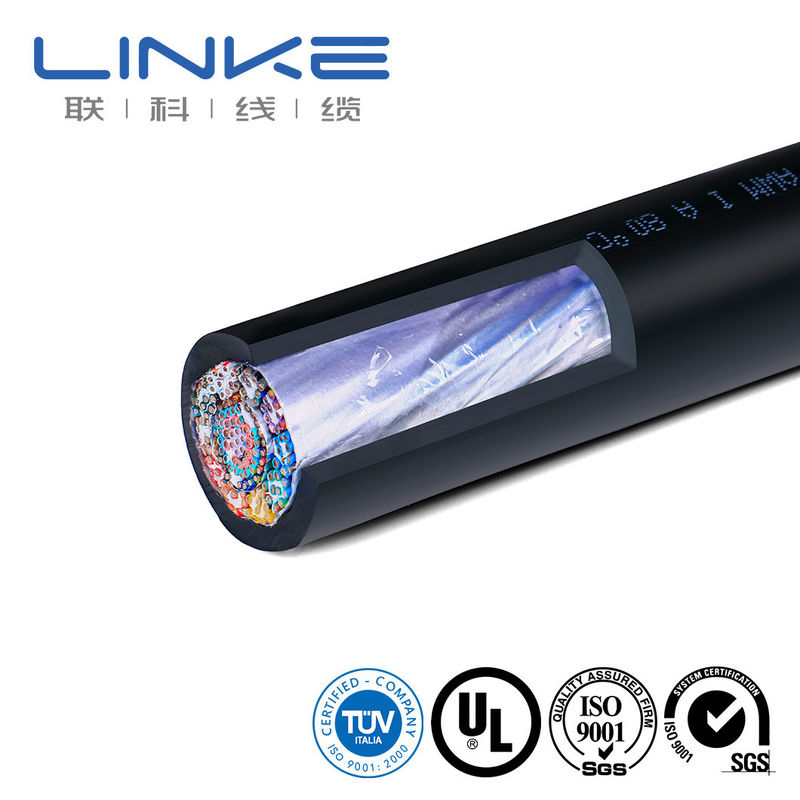

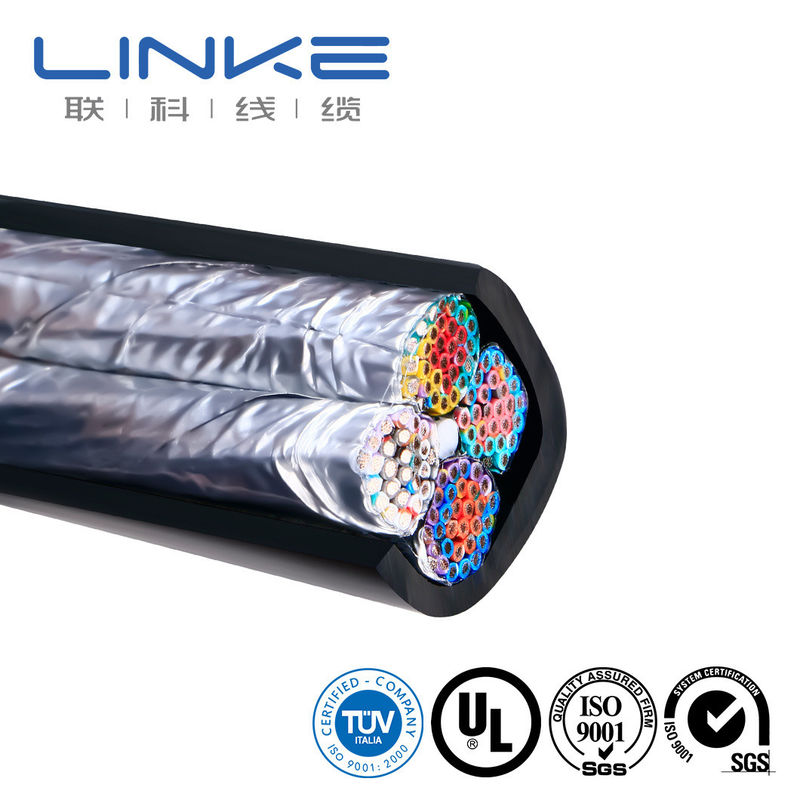

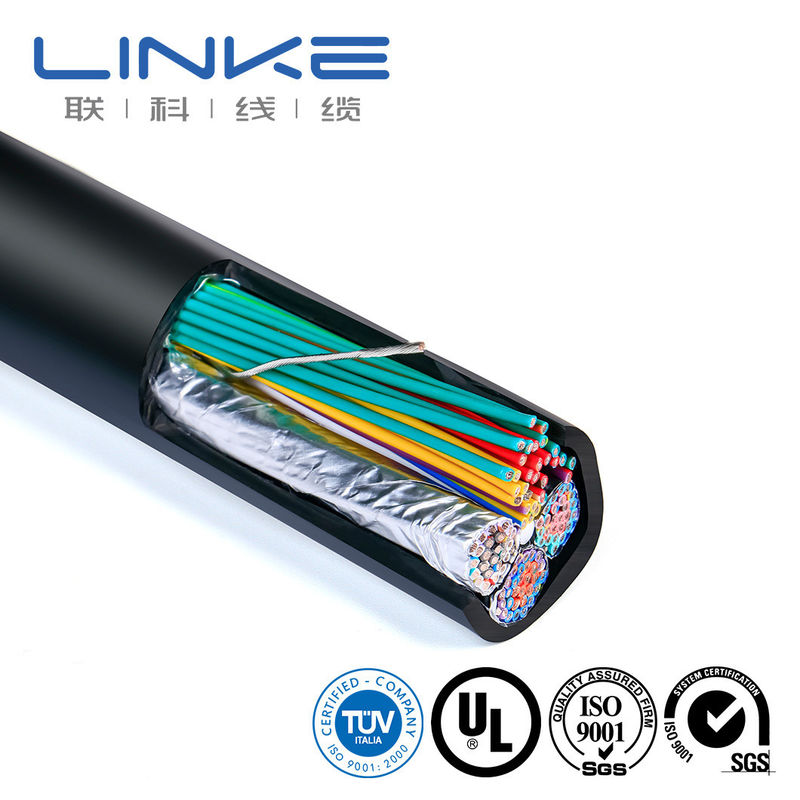

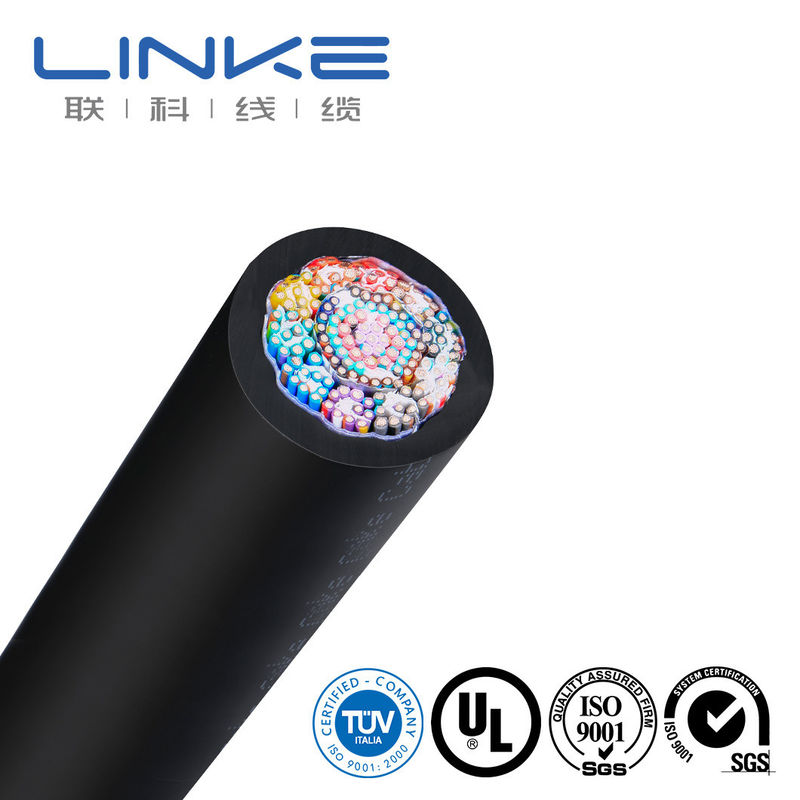

Kundenspezifisches UL2464 Hochtemperatur-Silikon-Elektronik-Stromkabel Autokabel
Produktspezifikationen
| Artikel |
Kundenspezifischer UL2464 Hochtemperatur-Silikondraht UL-Elektronikkabel |
| Leiter |
Feinverzinnte Kupferdrahtleiter, mehrdrähtig |
| Isolierung |
Spezielle halogenfreie thermoplastische Isolierung |
| Außenmantel |
Spezielle halogenfreie thermoplastische Ummantelung |
| Aderanzahl |
Mehradrig (nach Kundenwunsch) |
| Nennspannung |
Uo/U 300 V |
| Temperatur |
80 ºC |
| Farbe |
Optional |
| Anwendung |
Dieses Produkt ist hauptsächlich für die interne und externe Verkabelung von elektronischen Geräten geeignet. Die hochdichte und hochleitfähige Netzabschirmung sorgt für eine starke Entstörungsfähigkeit. Das Kabel kann als Mess-, Prüf- und Steuerleitung sowie in kompletten Gerätesätzen, Heizungs-, Klimaanlagen, Kälteanlagen, Büroautomationsgeräten und Datenverarbeitungsanlagen verwendet werden. |
Aderkonfigurationen
| Ader A |
Leiter: Verzinnter Weichkupferdraht 19/0,16 ±0,003mmx7C
Isolierung: PVC-001 (verschiedene Farben)
Kabelaufbau-1: (Ader A)
Bandage: Schaum-PP-Band B=6mm, &=0,080mmx1C (fancy wrap) |
| Ader B |
Leiter: Verzinnter Weichkupferdraht 19/0,20±0,003mmx11C
Isolierung: PVC-001 (verschiedene Farben) |
| Ader C |
Leiter: Verzinnter Weichkupferdraht 19/0,16±0,003mmx18C
Isolierung: PVC-001 (verschiedene Farben) |
| Kabelaufbau-2 |
(Ader A+B+C)
Füllung: 10000D flammhemmendes PP-Seil x 3C
Bandage: Schaum-PP-Band B=6mm, &=0,080mmx1C (fancy wrap) |
| Ader D |
Leiter: Verzinnter Weichkupferdraht 19/0,16±0,003mmx24C
Isolierung: PVC-001 (verschiedene Farben) |
| Kabelaufbau-3 |
(Ader A+B+C+D)
Füllung: 10000D flammhemmendes PP-Seil x2C
Bandage: Klares Mylar B=42mm, &=0,025mmx1C
Erdung: Verzinnter Weichkupferdraht 19/0,20±0,003mmx1C (Erdung zwischen Mylar und Aluminiumfolie)
Bandage: Silberne einseitige AL B=45mm, &=0,035mmx1C (AL-Seite nach innen) |
| Ader E |
Leiter: Verzinnter Weichkupferdraht 19/0,20±0,003mmx2C*10 Sätze
Isolierung: PVC-001 (verschiedene Farben) |
| Ader G |
Leiter: Verzinnter Weichkupferdraht 19/0,16±0,003mmx8C*10 Sätze
Isolierung: PVC-001 (verschiedene Farben) |
Elektrische Leistung 20°C
| Maximaler Leiterwiderstand Ohm/km |
59,4(22AWG) 36,7(20AWG) |
| Stoßspannungsfestigkeit AC kV/min |
2,00 |
| Mindestisolationswiderstand M Ohm/km |
10,00 |
| Funkenprüfung (AC) kV |
3,00 |
Über Linke Cable Technology Co., Ltd
Hersteller von Drähten und Kabeln Linke Cable Technology Co., Ltd ist ein führender Kabelanbieter in China. In den letzten über 10 Jahren hat sich Linke Cable auf F&E, Produktion und Vermarktung von Drähten und Kabeln konzentriert. Linke bietet weltweit verschiedene Kabel und kundenspezifische Kabellösungen an. Wir sind spezialisiert auf EV-Ladekabel, medizinische Kabel, Silikonkabel, Spiralkabel, geflochtene Kabel, Towlobe-Kabel, UL-Drähte, Autokabel usw.
Bei Linke Cable glauben wir, dass es einen besseren Weg gibt, bessere Kabel auf den Markt zu bringen. Wir verwenden einen ingenieurtechnischen Ansatz, um bessere Kabel für Kunden zu entwickeln und die Lebensqualität zu verbessern.
| Marke |
LINKE |
Querschnitt (mm²) |
0,01-500mm² |
| Drahtstärke (AWG) |
[z.B. 24AWG, 28AWG] |
Leiter |
Verzinntes Kupfer / blankes Kupfer, basierend auf Kundenanforderungen |
| Isolationsmaterial |
PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere |
Mantelmaterial |
[PVC/PU/Gummi/Geflecht/etc.] |
| Zertifizierungen |
RoHS/REACH/UL/CE/IP68/etc |
Kundenspezifische Länge |
[z.B. 1m, 3ft, 5m ±5% Toleranz] |
| Kabeltyp |
[Medizinisch/Strom/Audio/Koaxial/Elektrisch/Automobil/Energiespeicher//etc.] |
Abschirmung |
[Geschirmt/Ungeschirmt/Geflechtschirmung] |
| Impedanz |
[z.B. 75Ω (für Koaxialkabel)] |
Druck/Logo |
[Text/Etikett/Logo, max. 20 Zeichen] |
| Biegeradius |
[z.B. ≥5× Kabeldurchmesser] |
Strombelastbarkeit |
[z.B. 5A] |
| Spannungsfestigkeit |
[z.B. 30V AC/DC] |
Steckverbindermaterial |
[Vergoldet/Vernickelt/Messing/etc.] |
| Steckverbinder |
[z.B. USB Typ-C, 3,5mm Klinke, RJ45] |
Mantel |
XLPE oder PE oder PVC GUMMI |
| Lieferzeit |
7-14 Tage nach Auftragsbestätigung |
Farben |
[Schwarz/Weiß/Rot/Kundenspezifisches Pantone/etc.] |
| Temperatur |
Minus-70°C bis 350°C (-70°C ~ 350°C) |
Verpackung |
Rolle/Karton/Platte/Kundenspezifisch |
| Unterstützende Dienstleistungen |
multicolumn {3}{l}{kundenspezifisches Kabel, End-to-End-Lösungen, einschließlich präzises Schneiden, Crimpen und Installieren von Kabelschuhen (Material spezifizieren, z.B. Kupfer/Nickel-beschichtet) |
|
|
Unabhängiges Labor • Komplette Prüfausrüstung • Vollständige Qualitätskontrolle
Wir testen jedes Produkt nach strengen Standards, um überlegene Qualität und zuverlässige Leistung zu gewährleisten.
|
Nr.
|
Prüfgegenstand
|
Prüfbedingung
|
Prüfanforderung
|
Prüfdaten
|
Ergebnis
|
|
1
|
Strukturelle Inspektion
|
1. Entspricht der Drahtgrößentabelle 2. Mindestdicke ≥ 80% der Durchschnittsdicke
|
Entspricht der Drahtgrößentabelle
|
Siehe Prüfprotokoll
|
Bestanden
|
|
2
|
Thermischer Schock
|
Wickeln Sie die Probe auf einen Eisenstab bestimmter Größe, legen Sie sie für 1 Stunde in einen Alterungsofen bei angegebener Temperatur, kühlen Sie die Probe mindestens 30 Minuten lang auf Raumtemperatur ab und beobachten Sie dann die Probe
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Bestanden
|
|
3
|
Wärmeverformung
|
1. Messen Sie die Probendicke (Messposition markieren) 2. Legen Sie die Probe und die Prüfvorrichtung für 1 Stunde zum Vorheizen bei angegebener Temperatur in einen Alterungsofen 3. Legen Sie die Probe für 1 Stunde unter die Drucksäule der Prüfvorrichtung 4. Messen Sie die Probendicke an derselben Position erneut
|
1. Probe darf nicht durch die Drucksäule reißen oder den Leiter freilegen 2. Dickenreduzierung ≤ 50%
|
Siehe Prüfprotokoll
|
Bestanden
|
|
4
|
FT2
|
Wenden Sie eine Standardflamme in einer Höhe von 125 mm einmal an
|
1. Die Flamme darf sich nicht entlang ihrer Länge ausbreiten 2. Die Flamme darf sich nicht auf nahegelegene brennbare Materialien ausbreiten
|
Siehe Prüfprotokoll
|
Bestanden
|
|
5
|
Alterung
|
1. Nehmen Sie fünf 200 mm lange Mantelabschnitte 2. Legen Sie die Proben für 168 Stunden in einen Alterungsofen bei 158°C 3. Nach dem Entnehmen der Proben bei Raumtemperatur 23±5°C für 16 Stunden lagern, dann Bruchdehnung und Zugfestigkeit prüfen
|
1. Dehnung vor Alterung ≥ 300%, Dehnung nach Alterung ≥ 80% der Dehnung vor Alterung 2. Zugfestigkeit vor Alterung > 1,41 kg/mm², Zugfestigkeit nach Alterung ≥ 80% der Zugfestigkeit vor Alterung
|
Siehe Prüfprotokoll
|
Bestanden
|
|
6
|
Kaltbiegen
|
Lagern Sie die Probe 4 Stunden lang in einer Tieftemperaturbox bei angegebener Temperatur, wickeln Sie die Probe mit der angegebenen Anzahl von Windungen auf einen Eisenstab bestimmter Größe, schließen Sie das Wickeln innerhalb von 30 Sekunden nach Entnahme der Probe aus der Tieftemperaturbox ab
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Bestanden
|
|
7
|
Leiterwiderstand
|
Messen Sie den Widerstand eines ein Meter langen Kerndrahtes mit einem Gleichstromwiderstandsmessgerät
|
Bei 20°C, Widerstand von 8AWG ≤ 2,23Ω/km
|
Siehe Prüfprotokoll
|
Bestanden
|
Linke Cable Technology (DongGuan) Co. Ltd. konzentriert sich auf F&E und
bietet professionelle Lösungen für Kabel und Drähte, insbesondere für
verschiedene Industriekunden. Es umfasst:
Humanoide Roboter-Kabel,
KI-Stromkabel/Datenkabel,
Halbleiterkabel/industrielle Automatisierungskabel,
Sensorkabel,
Neue Energiekabel,
Medizinische Schönheitsdrähte,
UL-Drahtkabel,
Linke Cable verfügt über vielfältige Produktentwicklungs- und technische Fähigkeiten zur Unterstützung vielfältiger
Kundenbedürfnisse. Wir haben die folgende Produktzulassung erhalten: UL 758,CCC,RoHs,REACH,CE; Wir
haben das folgende Qualitätsmanagementsystem erhalten:ISO 9001-2015(Alle Produkte); ISO 13485
(Medizinprodukte und -instrumente),IATF 16949(Automobilindustrie)
Qualitätszertifizierungen
Unsere Produkte erfüllen die folgenden internationalen Standards:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Einzelader, thermoplastische Isolierung)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 und ISO13485, TS16949
CNR - Isolierte Kabel für Haushaltsgeräte
Extrudierte PVC-isolierte Einzelader, Nennspannung 105°C, 1000V, Klasse I, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudierte PVC-ummantelte Einzelader, Nennspannung 105°C, 1000V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudierte TPU-ummantelte Einzelader, Nennspannung 80°C, 300V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Häufig gestellte Fragen
1. Sind Sie ein Hersteller oder ein Handelsunternehmen?
Wir sind ein professioneller Hersteller. Wir können Ihre Bestellung vom ersten bis zum letzten Schritt kontrollieren. Besuchen Sie uns gerne. Wir holen Sie in Shenzhen ab.
2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu testen?
Die Muster sind für Sie kostenlos. Neukunden müssen die Kurierkosten tragen.
3. Was ist Ihre Mindestbestellmenge?
Normalerweise 100m. Das Kabel ist jedoch sehr schwer. Sie sollten eine geeignete Menge bestellen, um die hohen Frachtkosten zu vermeiden. Der Seetransport ist die beste Option.
4. Kann ich einen Rabatt bekommen?
Das hängt von Ihrer Menge ab. Wir können einen Rabatt gewähren und die Fracht übernehmen. Bitte kontaktieren Sie uns.
5. Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir können Ihren Firmennamen drucken, wir passen sogar die Qualitätskarte an, um Ihr Unternehmen zu bewerben.
