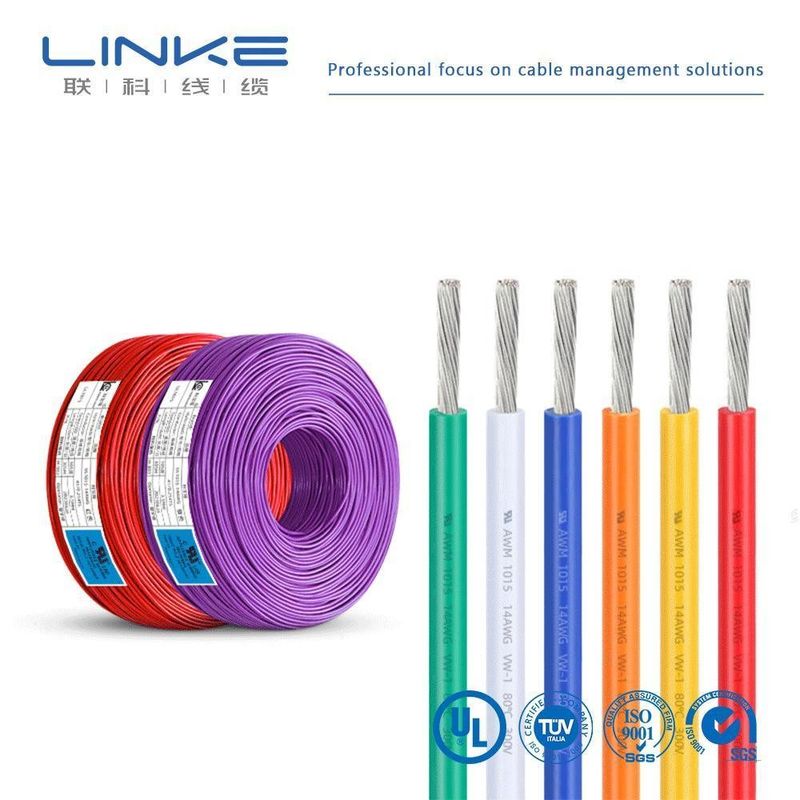

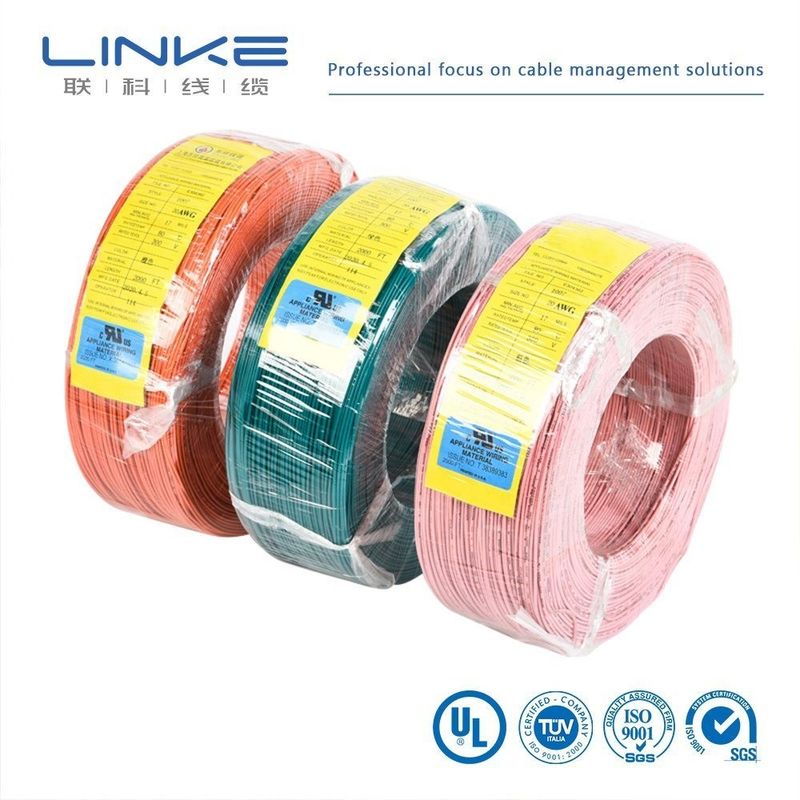

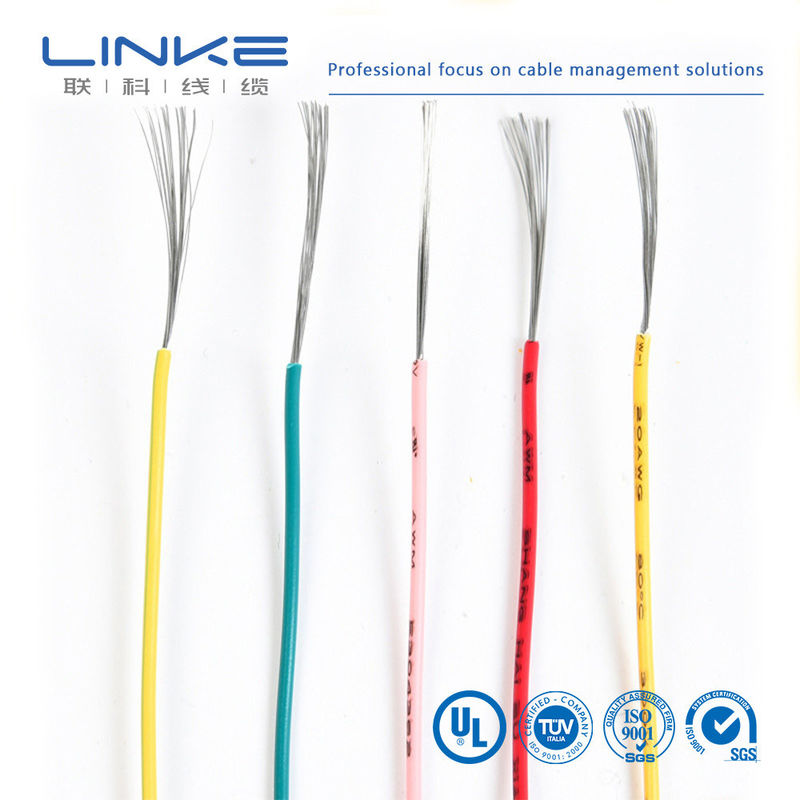

PVC-isolierter, feuerbeständiger Elektrodraht 18AWG 300V Stromsignal-Kabel
UL1185 Einzelader-Isolierdraht-Spezifikationen
- Nenntemperatur: 80°C
- Nennspannung: 300 Volt
- Leiter: 30-4/0 AWG massiver oder verseilter blanker oder verzinnter Kupferdraht
- Bleifreie PVC-Isolierung
- Blanker oder verzinnter Kupferdraht für Abschirmung
- Bleifreie PVC-Ummantelung, konform mit RoHS-Vorschriften
- Bestanden UL VW-1 vertikaler Flammwiderstandstest
- Referenzstandards: UL 758 und UL 1581
Anwendung
Interne Verdrahtung von allgemeinen elektronischen und elektrischen Geräten
Konstruktionsspezifikationen
| Teilenummer |
Leiter AWG |
Leiter Nr./mm |
Isolationsmaterial |
Isolationsdicke/mm |
Spiralabschirmungs-Nr./mm |
Mantelmaterial |
Manteldicke/mm |
Außendurchmesser/mm |
| 1185-22 |
22 |
17/0.160 |
PVC |
0.38 |
42/0.12 |
PVC |
0.38 |
2.70 |
| 1185-20 |
20 |
21/0.180 |
PVC |
0.38 |
47/0.12 |
PVC |
0.38 |
2.90 |
| 1185-18 |
18 |
34/0.180 |
PVC |
0.38 |
55/0.12 |
PVC |
0.38 |
3.15 |
| 1185-16 |
16 |
26/0.254 |
PVC |
0.38 |
61/0.12 |
PVC |
0.38 |
3.50 |
| Marke |
LINKE |
Querschnitt (mm²) |
0.01-500mm² |
| Drahtstärke (AWG) |
[z.B. 24AWG, 28AWG] |
Leiter |
Verzinnter Kupfer / blanker Kupfer, je nach Kundenanforderung |
| Isolationsmaterial |
PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere |
Mantelmaterial |
[PVC/PU/Gummi/Geflecht/etc.] |
| Zertifizierungen |
RoHS/REACH/UL/CE/IP68/etc. |
Kundenspezifische Länge |
[z.B. 1m, 3ft, 5m ±5% Toleranz] |
| Kabeltyp |
[Medizinisch/Strom/Audio/Koaxial/Elektrisch/Automobil/Energiespeicher//etc.] |
Abschirmung |
[Geschirmt/Ungeschirmt/Geflecht-Abschirmung] |
| Impedanz |
[z.B. 75Ω (für Koaxialkabel)] |
Druck/Logo |
[Text/Etikett/Logo, max. 20 Zeichen] |
| Biegeradius |
[z.B. ≥5× Kabeldurchmesser] |
Strombelastbarkeit |
[z.B. 5A] |
| Spannungsfestigkeit |
[z.B. 30V AC/DC] |
Steckverbinder-Material |
[Vergoldet/Vernickelt/Messing/etc.] |
| Steckverbinder |
[z.B. USB Typ-C, 3,5mm Klinke, RJ45] |
Mantel |
XLPE oder PE oder PVC KAUTSCHUK |
| Lieferzeit |
7-14 Tage nach Auftragsbestätigung |
Farben |
[Schwarz/Weiß/Rot/Kundenspezifisches Pantone/etc.] |
| Temperatur |
Minus-70°C bis 350°C (-70°C ~ 350°C) |
Verpackung |
Rolle/Karton/Platte/Kundenspezifisch |
| Unterstützende Dienstleistungen |
kundenspezifisches Kabel, End-to-End-Lösungen, einschließlich präzises Schneiden, Crimpen und Installieren von Anschlüssen (Material spezifizieren, z.B. Kupfer/Nickel plattiert) |
QualitätszertifizierungenUnsere Produkte erfüllen die folgenden internationalen Standards:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Einzelader, thermoplastische Isolierung)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 und ISO13485, TS16949
CNR - Appliance Wiring Material
Extrudierte PVC-isolierte Einzelader, Nennwert 105°C, 1000V, Klasse I, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudierte PVC-Mantelkabel ohne Integralmantel, Nennwert 105°C, 1000V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudierte TPU-Mantelkabel ohne Integralmantel, Nennwert 80°C, 300V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Häufig gestellte Fragen
Sind Sie ein Hersteller oder ein Handelsunternehmen?
Wir sind ein professioneller Hersteller. Wir können Ihre Bestellung vom Anfang bis zum Ende kontrollieren. Willkommen zu besuchen. Wir holen Sie in Shenzhen ab.
Wie kann ich eine Probe erhalten, um Ihre Qualität zu testen?
Die Muster sind für Sie kostenlos. Neue Kunden werden gebeten, die Kurierkosten zu tragen.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100m. Das Kabel ist jedoch sehr schwer. Sie sollten eine geeignete Menge bestellen, um die hohen Frachtkosten zu vermeiden. Seetransport ist die beste Option.
Kann ich einen Rabatt bekommen?
Das hängt von Ihrer Menge ab. Wir können einen Rabatt gewähren und die Fracht übernehmen. Bitte kontaktieren Sie uns.
Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir können Ihren Firmennamen drucken und sogar die Qualitätskarte anpassen, um Ihr Unternehmen zu bewerben.
Für weitere Informationen kontaktieren Sie uns bitte!
