Hochleistungs-Kupferleiter-PVC-Industriekabel, das für Roboter- und High-Flex-Datenübertragungsanwendungen entwickelt wurde und anpassbare Kommunikationsdrahtlösungen bietet.
Leistungsspezifikationen
- Überschreitet die ANSI/TIA-568.2-D-Kategorie 6A und die ISO/IEC 11801 Klasse EA-Normen
- Entspricht der Norm YD/T 1019
- Bandbreite: ≥ 500 MHz
- Unterstützt 10G Base-T mit Rückwärtskompatibilität für CAT6- und CAT5e-Systeme
Technische Parameter und Merkmale
- Wirbelbreite: 23AWG
- Leitermaterial: 99,99% sauerstofffreies Kupfer
- Isoliermaterial: Hochdichte-Polyethylen (HDPE)
- Außenhülle: PVC (Low smoke halogen-free LSZH optional)
- Anpassungsmöglichkeiten: CM/CMR/CMP verfügbar
- Außendurchmesser des Kabels: 7,8 ± 0,5 mm
- Kernstruktur: Quellkern
- Farbe der Jacke: angepasst
- Bruttogewicht: 17,9 kg
- Maximale Zugkraft: 110N
- Installationstemperatur: von 0°C bis +50°C
- Betriebstemperatur: -20°C bis +60°C

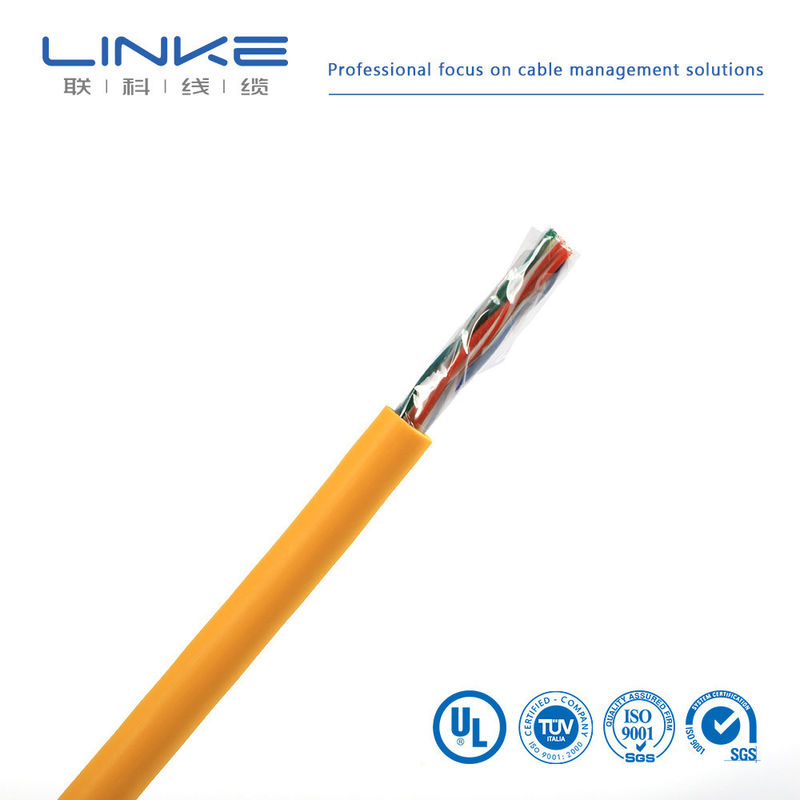

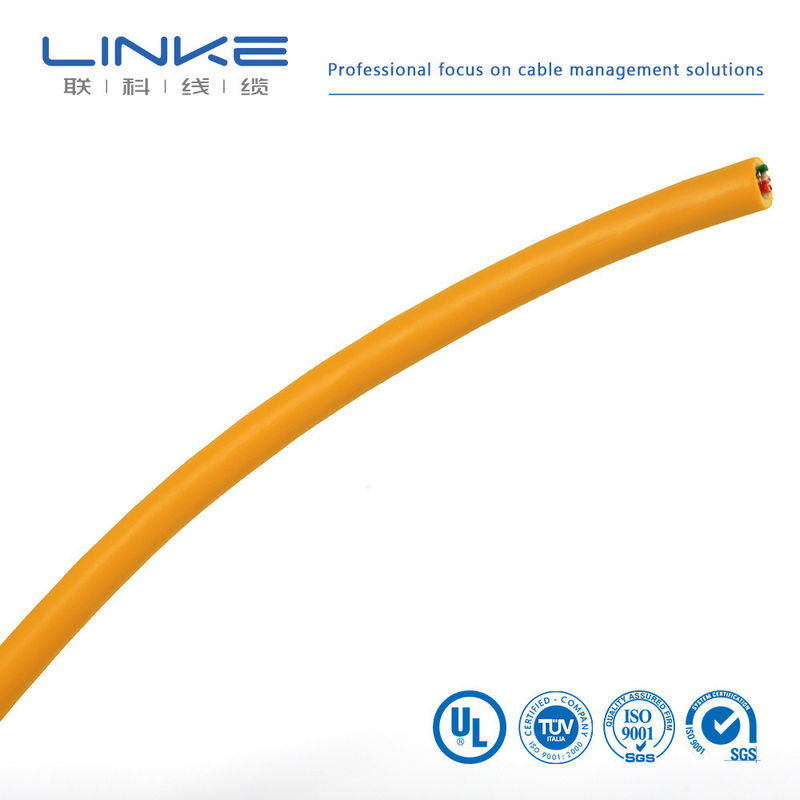

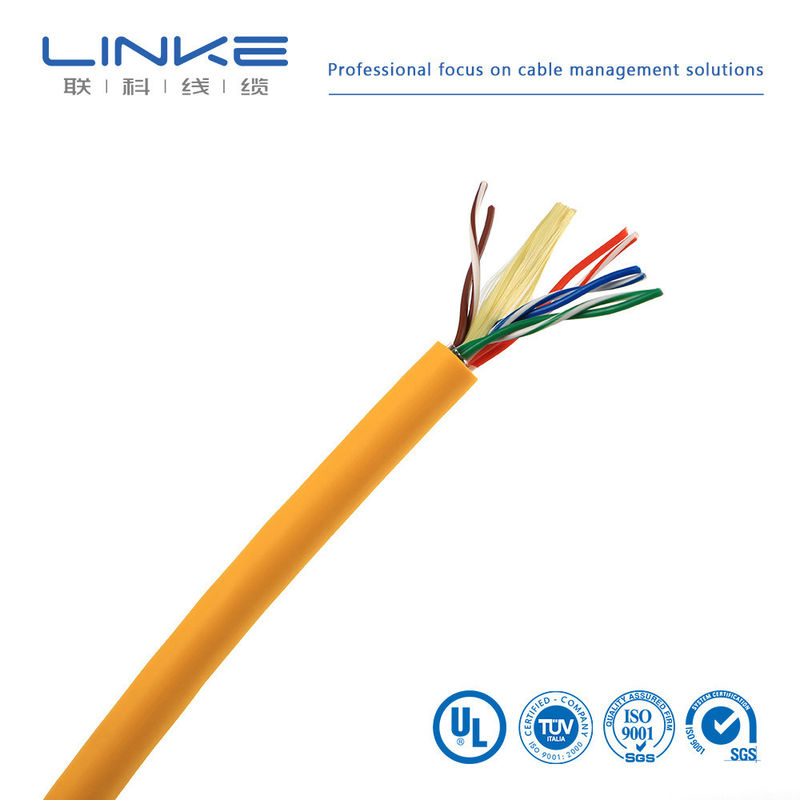

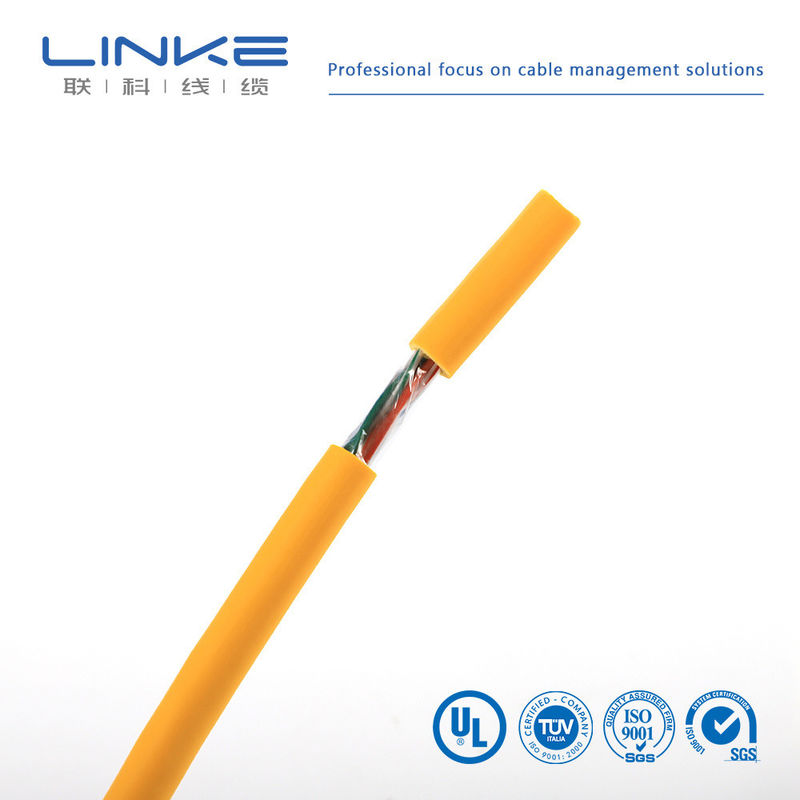

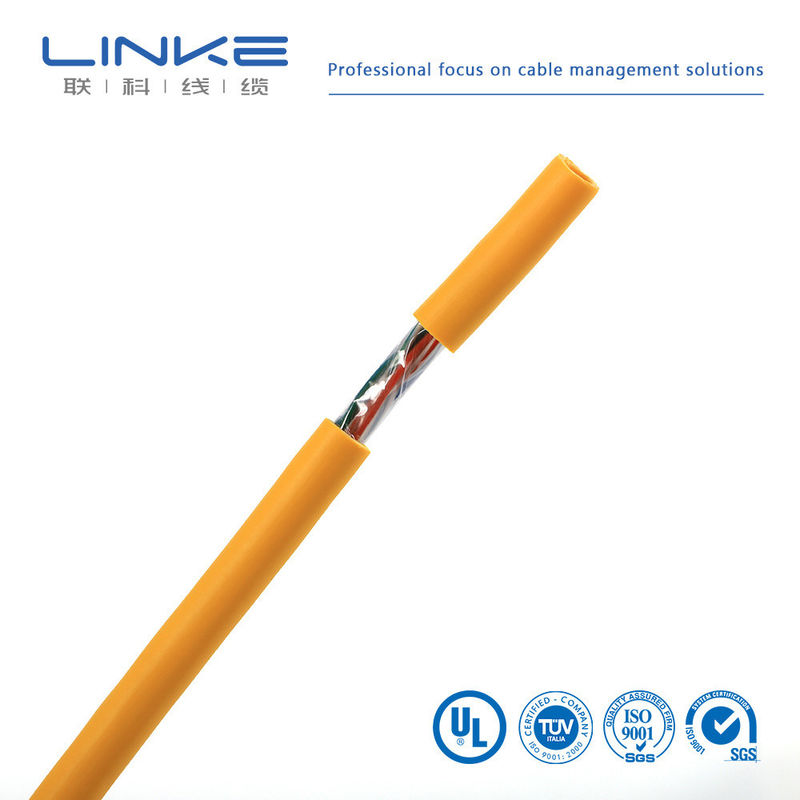

Produktbilder
Netzwerk-UTP-Patchkabel
Unsere UTP-Pflasterkabel verfügen über leistungsstarke modulare Steckdosen mit schnallfreiem Design, um die RJ45-Anschlussklemmen während der Installation zu schützen.
CAT5e UTP-Netzwerk-Patch-Kabel
| Typ des Kabels |
Kategorie 5e Schnabellos |
| Schutzart |
Nicht geschützt (U/UTP) |
| Kabelwäsche |
PVC CM (rund) |
| Länge |
3 ft (0,9 m) einschließlich Stecker |
| Unterstützung der Datenrate |
10/100/1000Base-T |
| Standardbandbreite |
100 MHz |
| Typ des Leiters |
Reines, entblößtes Kupfer |
| Anschlüsse |
RJ45 (männlich) |
| Abmessung (AWG) |
24 (7/0,20 mm) |
| Außendurchmesser des Kabels |
5.5 ± 0,4 mm |
| PoE-Kompatibilität |
PoE/PoE+ |
| Schaltplan |
T568B, gerade |
| Betriebstemperatur |
-20°C bis +75°C (-4°F bis 167°F) |
| Installationstemperatur |
-10 °C bis +50 °C |
CAT6 UTP-Netzwerk-Patch-Kabel
| Typ des Kabels |
Kategorie 6 Schnabellos |
| Schutzart |
Nicht geschützt (U/UTP) |
| Kabelwäsche |
PVC CM (rund) |
| Länge |
3 ft (0,9 m) einschließlich Stecker |
| Unterstützung der Datenrate |
1000Base-T und maximal bis 10GBase-T |
| Standardbandbreite |
250 MHz |
| Typ des Leiters |
Reines, entblößtes Kupfer |
| Anschlüsse |
RJ45 (männlich) |
| Abmessung (AWG) |
24 (7/0,20 mm) |
| Außendurchmesser des Kabels |
6.1 ± 0,4 mm |
| PoE-Kompatibilität |
PoE/PoE+ |
| Schaltplan |
T568B, gerade |
| Betriebstemperatur |
-20°C bis +75°C (-4°F bis 167°F) |
| Installationstemperatur |
-10 °C bis +50 °C |
Mechanische Parameter
| Parameter |
PVC |
LSZH Halogenfrei mit geringer Rauchbelastung |
| Zugfestigkeit vor dem Altern |
≥ 13,5Mpa |
≥ 10,0 MPa |
| Verlängerung vor dem Altern |
≥ 150% |
≥ 125% |
| Alterungszeit |
100°C * 24 Stunden * 7 Tage |
| Zugfestigkeit nach Alterung |
≥ 12,5 MPa |
≥ 8Mpa |
| Verlängerung nach dem Alter |
≥ 125% |
≥ 100% |
| Kaltbiegen (-20 ± 2 °C * 4 Stunden) |
8 mal der Außendurchmesser des Kabels ohne Riss |
Elektrische Parameter
| Differenz bei der Übertragungsverzögerung |
≤ 25 ns / 100 m |
| Übertragungsgeschwindigkeit |
74% |
| Ungleichgewichte Erdkapazität |
Maximal 330 Pf / 100 m |
| Gleichstromwiderstand |
Maximal 9,5Ω / 100 m |
| Gleichstromwiderstandsstörungen |
Höchstens 2% |
Profil des Herstellers
Linke Cable Technology Co., Ltd. ist ein führender Kabelhersteller in China mit mehr als 10 Jahren Erfahrung in Forschung und Entwicklung, Produktion und Vermarktung von Draht- und Kabellösungen.
Wir sind spezialisiert auf die Bereitstellung von kundenspezifischen Kabellösungen, einschließlich EV-Ladekabel, medizinisches Kabel, Silikonkabel, Frühlingskabel, geflochtenes Kabel, Zugkabel, UL-Draht, Automobilkabel,und mehr für globale Märkte.
| Marke |
Links |
Querschnitt (mm2) |
0.01-500 mm2 |
| Wire Gauge (AWG) |
[z. B. 24AWG, 28AWG] |
Leiter |
Kupfer in Dosen / Kupfer ohne, je nach Kundenanforderung |
| Isoliermaterial |
PVC/TPU/Siliconkautschuk/PE/PP/XLPE/Nylon/anderes |
Material der Jacke |
[PVC/PU/Kautschuk/Breit/ usw.] |
| Zertifizierungen |
Einheitliche Vorschriften für die Bereitstellung von Daten |
Benutzerdefinierte Länge |
[z. B. 1 m, 3 ft, 5 m ± 5% Toleranz] |
| Typ des Kabels |
[Medizinische/Energie/Audio/Koaxiale/Elektrische/Automotive/Energiespeicher// usw.] |
Schirmung |
[Schirm/Unschirm/Schild] |
| Impedanz |
[z. B. 75Ω (für Koaxialkabel) ] |
Druck/Logo |
[Text/Label/Logo, maximal 20 Zeichen] |
| Biegeradius |
[z. B. ≥ 5 × Kabeldurchmesser] |
Aktuelles Rating |
[z. B. 5A] |
| Nennspannung |
[z. B. 30V Wechselstrom/Gleichstrom] |
Verbindungsmaterial |
[Goldplattiert/Nickelplattiert/Brass/ usw.] |
| Anschlüsse |
[z. B. USB Typ-C, 3,5 mm Jack, RJ45] |
Kleider und Kleidung |
XLPE- oder PE- oder PVC-Gummi |
| Lieferzeit |
7-14 Tage nach Bestätigung der Bestellung |
Farben |
[Schwarz/Weiß/Rot/Anpassung Pantone/etc.] |
| Temperatur |
Minus 70 °C bis 350 °C ((-70 °C ~ 350 °C) |
Paket |
Rollen/Kisten/Platten/Zollabfertigung |
| Unterstützende Dienstleistungen |
Mehrkolumnenkabel {3}{l}{Maßgeschneiderte Kabellösungen von Ende zu Ende, einschließlich präzises Schneiden, Krempeln und Montieren von Lugen (Material angeben, z.B. Kupfer/Nickelplattiert) |
|
|
|
- Nein. Ich weiß nicht.
|
Prüfpunkt
|
Prüfungszustand
|
Prüfungsanforderung
|
Prüfdaten
|
Ergebnis
|
|
1
|
Strukturüberprüfung
|
1. Die Dreifachgrößen-Tabelle 2 zu erfüllen.
|
Einhaltung der Drahttätigkeitstabelle
|
Verweisen Sie auf das Prüfprotokoll
|
Pass
|
|
2
|
Wärmeschock
|
Die Probe auf eine Eisenstange der angegebenen Größe winden, in einen Alterungsofen bei angegebener Temperatur für 1 Stunde legen, die Probe mindestens 30 Minuten auf Raumtemperatur abkühlen und dann beobachten
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Pass
|
|
3
|
Wärmeverformung
|
1Die Probendicke wird gemessen (Messposition markiert) 2. Die Probe und die Prüfvorrichtung werden in einen Alterungsofen gelegt, um sie für 1 Stunde bei der angegebenen Temperatur vorzuheizen3.Die Probe wird 1 Stunde lang unter die Druckkolonne der Prüfvorrichtung gelegt4. Die Probendicke in derselben Position erneut messen
|
1Die Probe darf nicht durch Druckkolonne oder durch freiliegenden Leiter gebrochen werden2.
|
Verweisen Sie auf das Prüfprotokoll
|
Pass
|
|
4
|
FT2
|
Einmal eine Standardflamme in einer Höhe von 125 mm anwenden
|
12. Die Flamme darf sich nicht auf nahegelegene brennbare Stoffe ausbreiten.
|
Verweisen Sie auf das Prüfprotokoll
|
Pass
|
|
5
|
Alterung
|
1. Nehmen Sie fünf Abschnitte einer 200 mm langen Hülle 2. Legen Sie die Proben 168 Stunden lang in einen Reifbackofen bei 158 °C. Nach dem Entnehmen der Proben legen Sie sie 16 Stunden lang bei Raumtemperatur 23±5 °C.dann die Verlängerung bei Bruch und Zugfestigkeit
|
12. Zugfestigkeit vor Alterung > 1,41 kg/mm2, Zugfestigkeit nach Alterung ≥ 80% vor Alterung
|
Verweisen Sie auf das Prüfprotokoll
|
Pass
|
|
6
|
Cold Bend
|
Die Probe wird in einer Niedertemperaturbox bei einer angegebenen Temperatur für 4 Stunden aufbewahrt, die Windprobe auf einer Eisenstange mit einer angegebenen Größe mit bestimmten Drehungen,vollständige Wicklung innerhalb von 30 Sekunden nach Entnahme der Probe aus der Niedertemperaturbox
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Pass
|
|
7
|
Leiterwiderstand
|
Messen Sie den Widerstand eines Ein-Meter-Kernleiters mit einem Gleichstromwiderstandsmesser
|
Bei 20°C Widerstand von 8AWG ≤ 2,23Ω/km
|
Verweisen Sie auf das Prüfprotokoll
|
Pass
|
Zertifizierungen und Normen
Unsere Produkte erfüllen strenge Qualitätsstandards und verfügen über zahlreiche Zertifizierungen:
UL-Zertifizierungen
Einleiter, thermoplastische Isolierung: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Mehrleiter, thermoplastische Isolierung
Der Begriff "Landwirtschaft" ist in der Regel für die Landwirtschaft und die Landwirtschaftsausgaben vorgesehen.
Zusätzliche Zertifizierungen: ISO9001, ISO13485, TS16949, CNR Geräteverkabelungsmaterial
Häufig gestellte Fragen
Sind Sie Hersteller oder Handelsunternehmen?
Wir sind ein professioneller Hersteller, der alle Aspekte der Produktion von Anfang bis Ende kontrolliert.
Wie kann ich eine Probe bekommen, um Ihre Qualität zu testen?
Die Beurteilung der Proben erfolgt kostenlos, neue Kunden müssen die Kurierkosten bezahlen.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100 m. Aufgrund des Kabelgewichts empfehlen wir, geeignete Mengen zu bestellen, um die Frachtkosten zu optimieren.
Kann ich einen Rabatt bekommen?
Ermäßigungen sind je nach Bestellmenge möglich. Bitte kontaktieren Sie uns für Preisdetails.
Akzeptiert Ihre Firma OEM-Produktion?
Ja, wir bieten OEM-Dienstleistungen an, einschließlich des individuellen Druckens von Firmennamen und Qualitätskarten.
