Hochleistungs-Kupferleiter-PVC-Industriekabel für Roboter- und hochflexible Datenübertragungsanwendungen mit anpassbaren Kommunikationskabellösungen.
Leistungsangaben
- Übertrifft die Standards ANSI/TIA-568.2-D Kategorie 6A und ISO/IEC 11801 Klasse EA
- Entspricht dem YD/T 1019-Standard
- Bandbreite: ≥500 MHz
- Unterstützt 10G Base-T mit Abwärtskompatibilität für CAT6- und CAT5e-Systeme
Technische Parameter und Eigenschaften
- Drahtstärke: 23 AWG
- Leitermaterial: 99,99 % sauerstofffreies Kupfer
- Isoliermaterial: Polyethylen hoher Dichte (HDPE)
- Außenmantelmaterial: PVC (raucharmes, halogenfreies LSZH optional)
- Anpassbare Optionen: CM/CMR/CMP verfügbar
- Kabelaußendurchmesser: 7,8 ± 0,5 mm
- Kernstruktur: Kreuzkielkern
- Jackenfarbe: Anpassbar
- Bruttogewicht: 17,9 kg
- Maximale Zugkraft: 110 N
- Einbautemperatur: 0°C bis +50°C
- Betriebstemperatur: -20 °C bis +60 °C

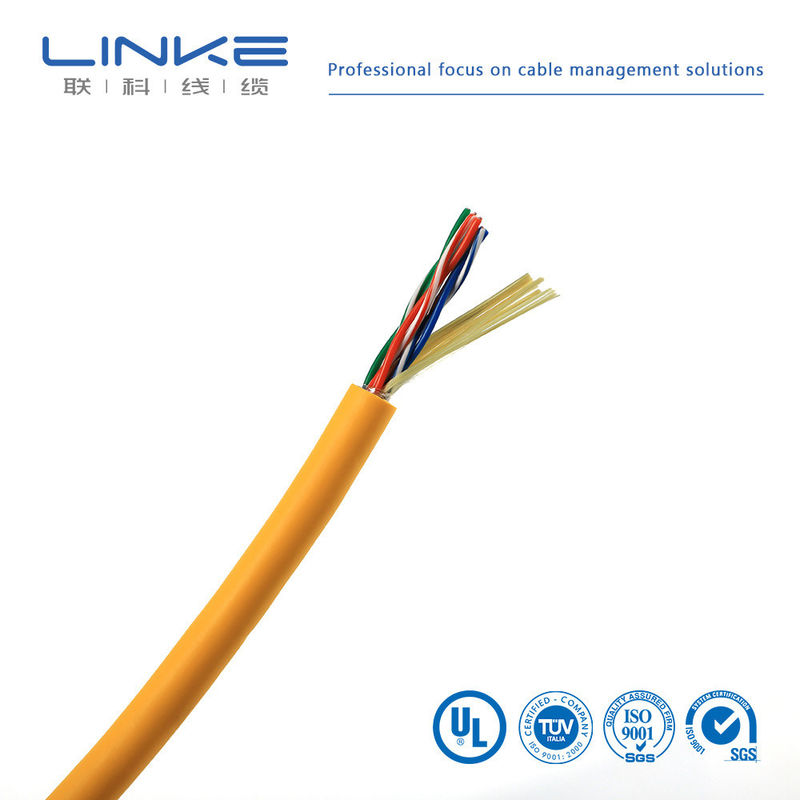

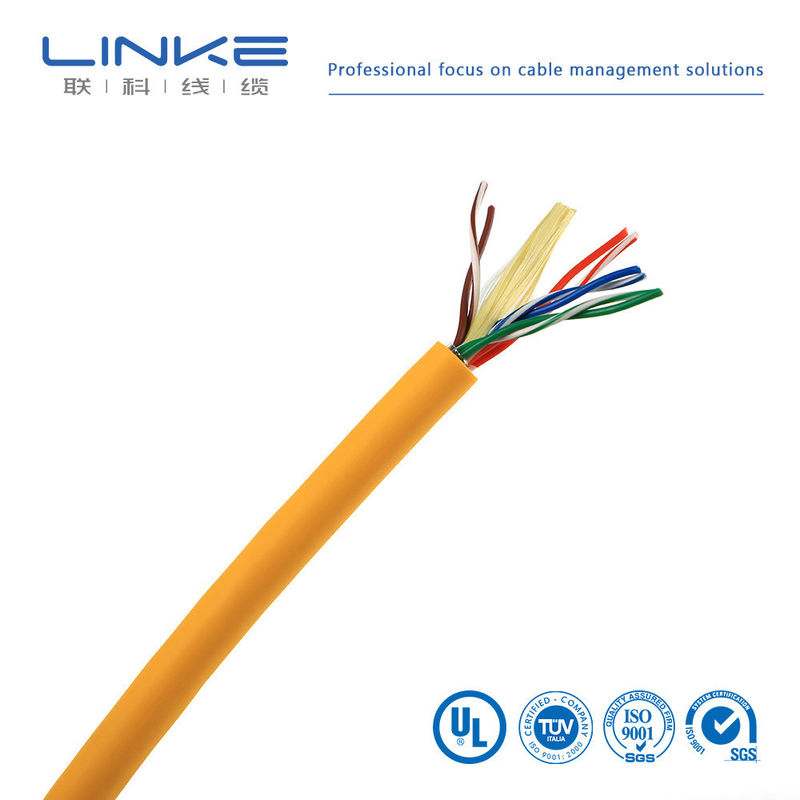

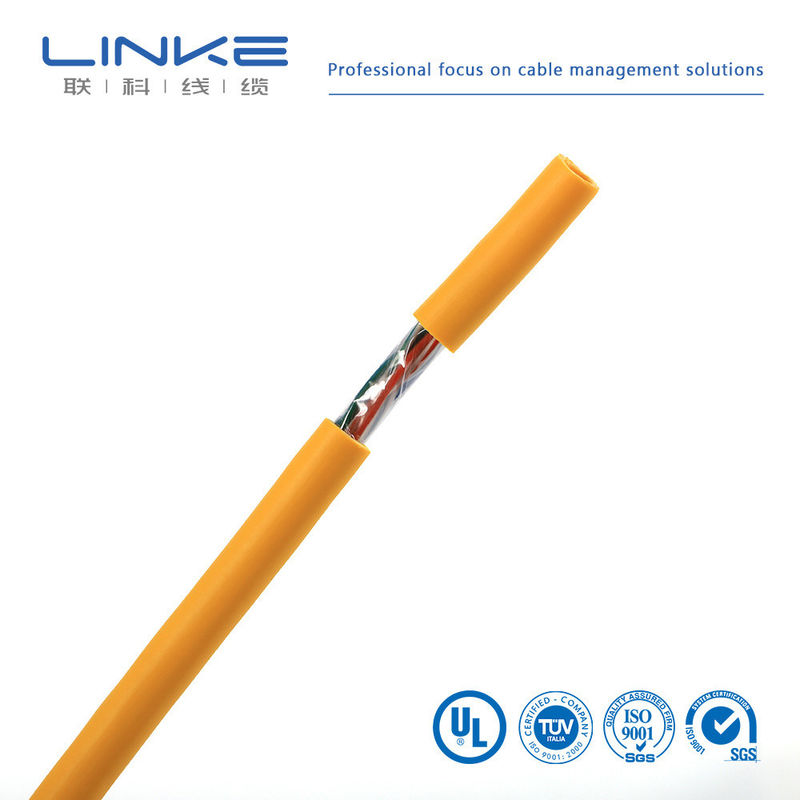

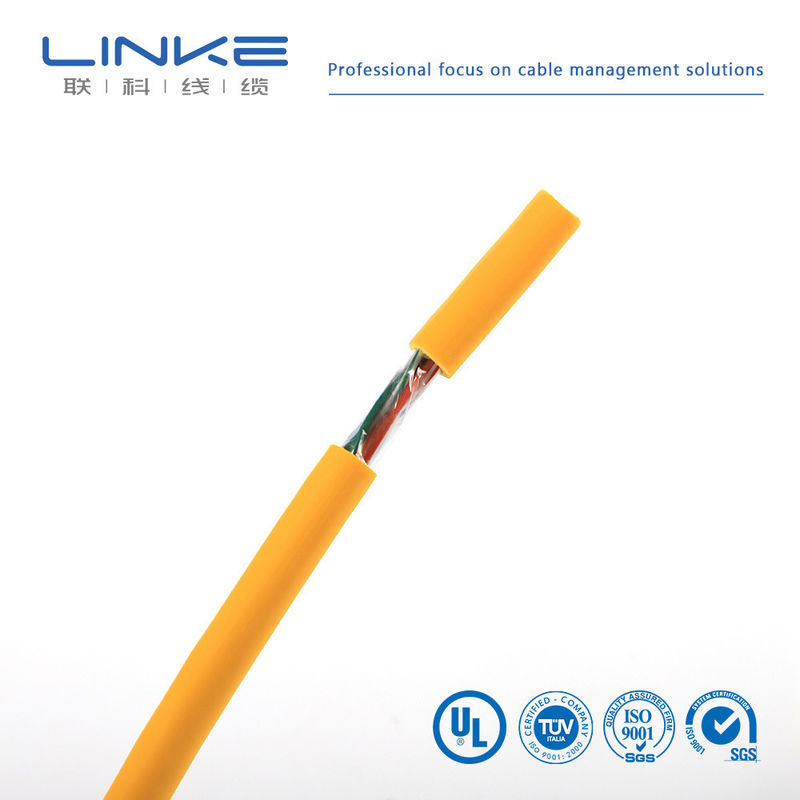

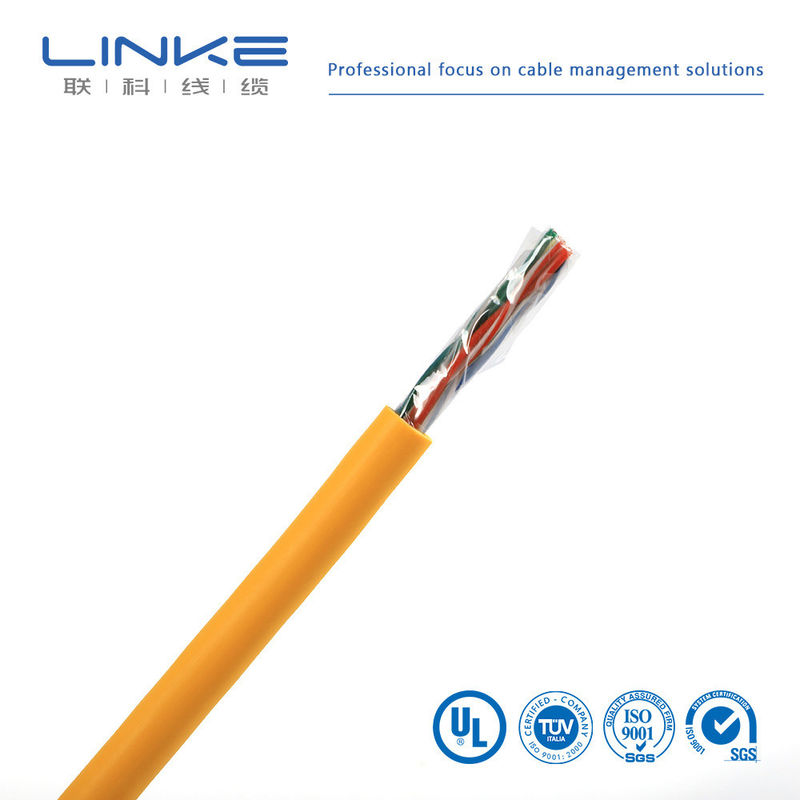

Produktbilder
Netzwerk-UTP-Patchkabel
Unsere UTP-Patchkabel verfügen über leistungsstarke modulare Stecker mit hakenfreiem Design, um die Verriegelungsklammern des RJ45-Steckers während der Installation zu schützen.
CAT5e UTP-Netzwerk-Patchkabel
| Kabeltyp |
Cat5e Snagless |
| Abschirmungstyp |
Ungeschirmt (U/UTP) |
| Kabelmantel |
PVC CM (rund) |
| Länge |
3 Fuß (0,9 m) inklusive Stecker |
| Unterstützung der Datenrate |
10/100/1000Base-T |
| Standardbandbreite |
100 MHz |
| Leitertyp |
Verseiltes reines blankes Kupfer |
| Anschlüsse |
RJ45 (Stecker) |
| Stärke (AWG) |
24 (7/0,20 mm) |
| Kabelaußendurchmesser |
5,5 ± 0,4 mm |
| PoE-Kompatibilität |
PoE/PoE+ |
| Drahtschema |
T568B, gerade |
| Betriebstemperatur |
-20 °C bis +75 °C (-4 °F bis 167 °F) |
| Installationstemperatur |
-10 °C bis +50 °C (14 °F bis 122 °F) |
CAT6 UTP-Netzwerk-Patchkabel
| Kabeltyp |
Cat6 Snagless |
| Abschirmungstyp |
Ungeschirmt (U/UTP) |
| Kabelmantel |
PVC CM (rund) |
| Länge |
3 Fuß (0,9 m) inklusive Stecker |
| Unterstützung der Datenrate |
1000Base-T und maximal 10GBase-T |
| Standardbandbreite |
250 MHz |
| Leitertyp |
Verseiltes reines blankes Kupfer |
| Anschlüsse |
RJ45 (Stecker) |
| Stärke (AWG) |
24 (7/0,20 mm) |
| Kabelaußendurchmesser |
6,1 ± 0,4 mm |
| PoE-Kompatibilität |
PoE/PoE+ |
| Drahtschema |
T568B, gerade |
| Betriebstemperatur |
-20 °C bis +75 °C (-4 °F bis 167 °F) |
| Installationstemperatur |
-10 °C bis +50 °C (14 °F bis 122 °F) |
Mechanische Parameter
| Parameter |
PVC |
LSZH, raucharm, halogenfrei |
| Zugfestigkeit vor der Alterung |
≥13,5 MPa |
≥10,0 MPa |
| Dehnung vor der Alterung |
≥150 % |
≥125 % |
| Alterungszeit |
100℃ * 24 Stunden * 7 Tage |
| Zugfestigkeit nach Alterung |
≥12,5 MPa |
≥8 MPa |
| Dehnung nach Alterung |
≥125 % |
≥100 % |
| Kaltbiegen (-20 ± 2 ℃ * 4 Stunden) |
8-facher Außendurchmesser des Kabels ohne Risse |
Elektrische Parameter
| Differenz der Übertragungsverzögerung |
≤25ns/100m |
| Übertragungsgeschwindigkeit |
74 % |
| Unsymmetrische Kapazität zur Erde |
Maximal 330pf/100m |
| Gleichstromwiderstand |
Maximal 9,5 Ω / 100 m |
| Unsymmetrie des Gleichstromwiderstands |
Maximal 2 % |
Herstellerprofil
Linke Cable Technology Co., Ltd ist ein führender Kabelhersteller in China mit über 10 Jahren Erfahrung in Forschung und Entwicklung, Produktion und Vermarktung von Draht- und Kabellösungen.
Wir sind auf die Bereitstellung kundenspezifischer Kabellösungen spezialisiert, darunter Ladekabel für Elektrofahrzeuge, medizinische Kabel, Silikonkabel, Federkabel, geflochtene Kabel, Schleppkabelkabel, UL-Kabel, Automobilkabel und mehr für globale Märkte.
| Marke |
LINKE |
Querschnitt (mm²) |
0,01–500 mm² |
| Drahtstärke (AWG) |
[z. B. 24AWG, 28AWG] |
Leiter |
Verzinntes Kupfer/blankes Kupfer, basierend auf den Anforderungen des Kunden |
| Isoliermaterial |
PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere |
Jackenmaterial |
[PVC/PU/Gummi/Geflecht/etc.] |
| Zertifizierungen |
RoHS/REACH/UL/CE/IP68/etc |
Benutzerdefinierte Länge |
[z. B. 1 m, 3 Fuß, 5 m ±5 % Toleranz] |
| Kabeltyp |
[Medizin/Strom/Audio/Koaxial/Elektrik/Automobil/Energiespeicher/usw.] |
Abschirmung |
[Abgeschirmt/Ungeschirmt/Geflechtschirm] |
| Impedanz |
[z. B. 75 Ω (für Koaxialkabel)] |
Druck/Logo |
[Text/Etikett/Logo, max. 20 Zeichen] |
| Biegeradius |
[z. B. ≥5× Kabeldurchmesser] |
Aktuelle Bewertung |
[z. B. 5A] |
| Nennspannung |
[z. B. 30 V AC/DC] |
Verbindungsmaterial |
[Vergoldet/Vernickelt/Messing/etc.] |
| Anschlüsse |
[z. B. USB Typ-C, 3,5-mm-Buchse, RJ45] |
Jacke |
XLPE- oder PE- oder PVC-GUMMI |
| Lieferzeit |
7-14 Tage nach Bestätigung der Bestellung |
Farben |
[Schwarz/Weiß/Rot/Custom Pantone/usw.] |
| Temperatur |
Minus-70℃bis 350℃(-70℃ ~ 350℃) |
Paket |
Rolle/Box/Platte/Benutzerdefiniert |
| Unterstützende Dienstleistungen |
Mehrspaltiges {3}{l}{kundenspezifisches Kabel, End-to-End-Lösungen, einschließlich präzisem Schneiden, Crimpen und Anbringen von Kabelschuhen (Material angeben, z. B. Kupfer/Nickel plattiert) |
|
|
|
NEIN.
|
Testgegenstand
|
Testbedingung
|
Testanforderung
|
Testdaten
|
Ergebnis
|
|
1
|
Strukturinspektion
|
1. Beachten Sie die Kabelgrößentabelle2. Mindestdicke ≥ 80 % der durchschnittlichen Dicke
|
Beachten Sie die Kabelgrößentabelle
|
Siehe Prüfprotokoll
|
Passieren
|
|
2
|
Thermoschock
|
Wickeln Sie die Probe auf einen Eisenstab der angegebenen Größe, legen Sie sie 1 Stunde lang in einen Alterungsofen bei der angegebenen Temperatur, kühlen Sie die Probe mindestens 30 Minuten lang auf Raumtemperatur ab und beobachten Sie dann die Probe
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Passieren
|
|
3
|
Hitzeverformung
|
1. Probendicke messen (Messposition markieren)2. Legen Sie die Probe und die Testvorrichtung in den Alterungsofen, um sie 1 Stunde lang auf die angegebene Temperatur vorzuwärmen3. Platzieren Sie die Probe 1 Stunde lang unter der Drucksäule der Testvorrichtung4. Messen Sie die Probendicke erneut an derselben Position
|
1. Die Probe darf nicht durch die Drucksäule gerissen werden oder den Leiter freilegen2. Dickenreduzierung ≤ 50 %
|
Siehe Prüfprotokoll
|
Passieren
|
|
4
|
FT2
|
Einmal eine Standardflamme in einer Höhe von 125 mm anzünden
|
1. Die Flamme darf sich nicht entlang ihrer Länge ausbreiten2. Die Flamme darf sich nicht auf in der Nähe befindliche brennbare Materialien ausbreiten
|
Siehe Prüfprotokoll
|
Passieren
|
|
5
|
Altern
|
1. Nehmen Sie fünf Abschnitte einer 200 mm langen Hülle2. Legen Sie die Proben 168 Stunden lang in einen Alterungsofen bei 158 °C3. Nachdem Sie die Proben entnommen haben, legen Sie sie 16 Stunden lang bei Raumtemperatur (23 ± 5 °C) ein und testen Sie dann die Bruchdehnung und die Zugfestigkeit
|
1. Dehnung vor der Alterung ≥ 300 %, Dehnung nach der Alterung ≥ 80 % der Dehnung vor der Alterung2. Zugfestigkeit vor der Alterung > 1,41 kg/mm², Zugfestigkeit nach der Alterung ≥ 80 % der Zugfestigkeit vor der Alterung
|
Siehe Prüfprotokoll
|
Passieren
|
|
6
|
Kalte Biegung
|
Lagern Sie die Probe 4 Stunden lang in einer Tieftemperaturbox bei der angegebenen Temperatur, wickeln Sie die Probe auf einen Eisenstab der angegebenen Größe mit den angegebenen Windungen und wickeln Sie die Probe innerhalb von 30 Sekunden nach der Entnahme der Probe aus der Tieftemperaturbox vollständig auf
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Passieren
|
|
7
|
Leiterwiderstand
|
Messen Sie den Widerstand eines ein Meter langen Kernleiters mit einem Gleichstrom-Widerstandsmessgerät
|
Bei 20 °C beträgt der Widerstand 8 AWG ≤ 2,23 Ω/km
|
Siehe Prüfprotokoll
|
Passieren
|
Zertifizierungen und Standards
Unsere Produkte erfüllen strenge Qualitätsstandards und verfügen über zahlreiche Zertifizierungen:
UL-Zertifizierungen
Einzelleiter, thermoplastische Isolierung: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Mehradrige, thermoplastische Isolierung
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Zusätzliche Zertifizierungen: ISO9001, ISO13485, TS16949, CNR Appliance Wiring Material
Häufig gestellte Fragen
Sind Sie Hersteller oder Handelsunternehmen?
Wir sind ein professioneller Hersteller, der alle Aspekte der Produktion von Anfang bis Ende kontrolliert. Wir freuen uns über Besuche in unserem Werk in Shenzhen.
Wie kann ich ein Muster erhalten, um Ihre Qualität zu testen?
Muster stehen zur Bewertung kostenlos zur Verfügung. Von Neukunden wird erwartet, dass sie für die Kurierkosten aufkommen.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100m. Aufgrund des Kabelgewichts empfehlen wir, geeignete Mengen zu bestellen, um die Frachtkosten zu optimieren. Bei größeren Bestellungen empfiehlt sich der Seetransport.
Kann ich einen Rabatt bekommen?
Je nach Bestellmenge sind Rabatte möglich. Bitte kontaktieren Sie uns für Preisdetails.
Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir bieten OEM-Dienste an, einschließlich des individuellen Drucks von Firmennamen und Qualitätskarten.
Für weitere Informationen nehmen Sie gerne Kontakt mit uns auf!
