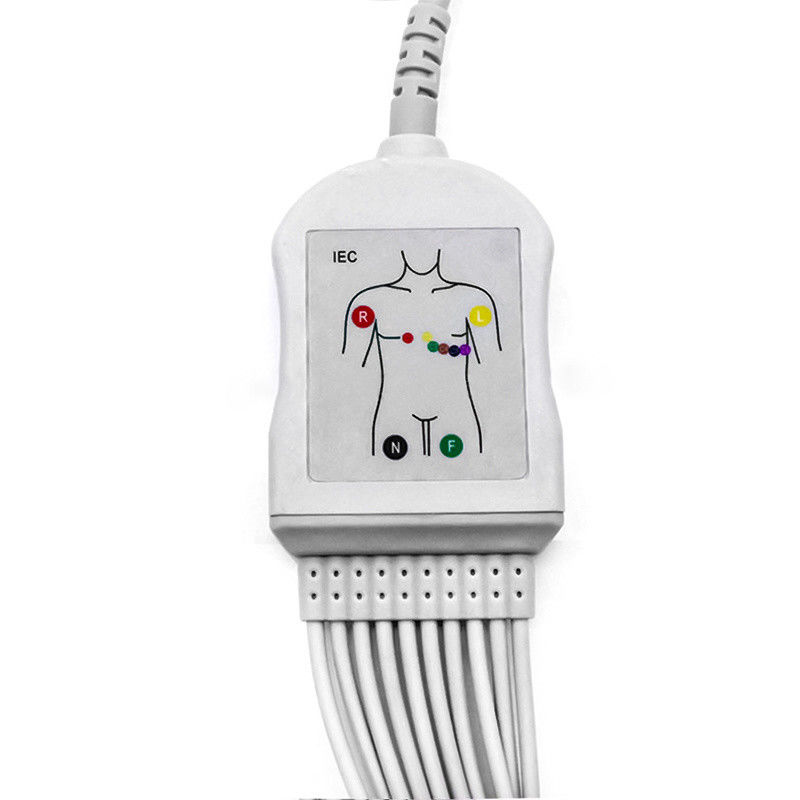

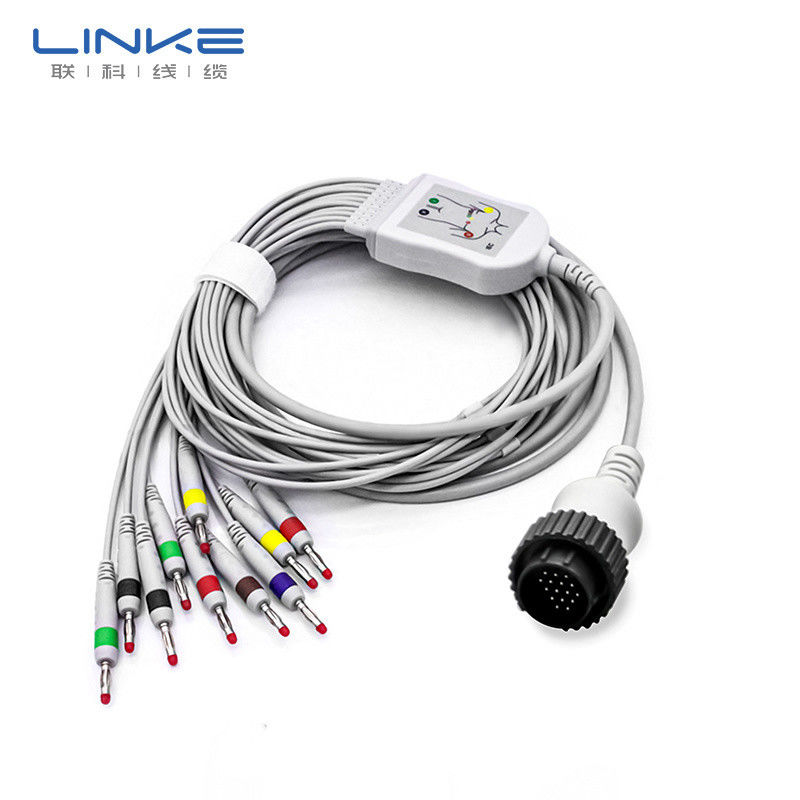

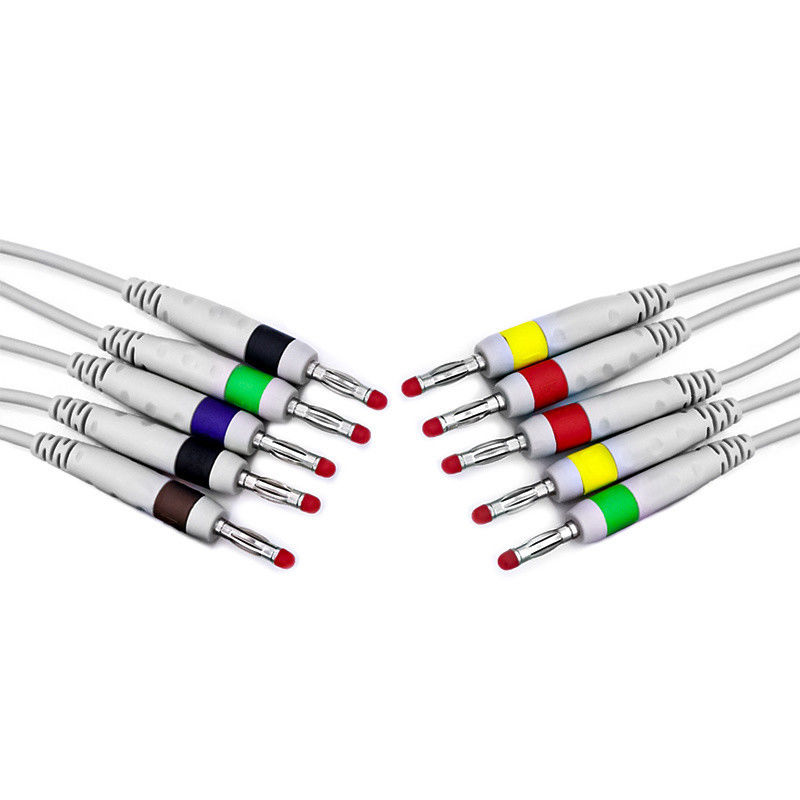

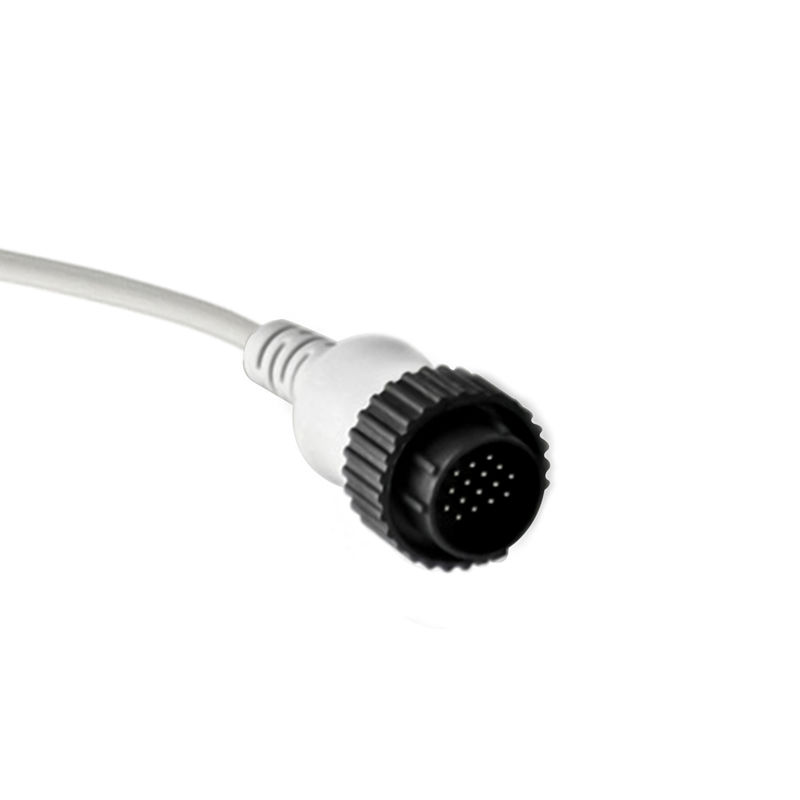

ISO 13485 zertifiziertes medizinisches EKG-Kabel mit kundenspezifischem Mantelmaterial und mehreren Leitungen
Professionelle medizinische Spulenkabel, hergestellt nach ISO 13485-Standards mit kundenspezifischen Konfigurationen für runde und parallele Federdesigns.
Produktspezifikationen
| Material |
Konstantan, Nickel-Chrom, Zink-Weißkupfer und andere Kupfer-Nickel-Legierungen |
| Struktur |
Silikon-Einleiter-Heizdraht, Silikon-Mehrleiter-Heizdraht, Silikon-Einleiter-Spiralheizdraht |
| Interner Wickelprozess |
Heizdraht wird auf Glasfaser- oder Polyesterdraht gewickelt |
| Prüfnorm |
UL758-bezogene Normen für Heizdrähte |
| Kurvenprüfung |
Mehr als 5.000 Mal, keine Auffälligkeit (Prüfung nach UL-, IEC-Prüfnormen) |
| Biegeprüfung |
Weniger als 25.000 Mal, keine Auffälligkeit (Prüfung nach UL-, IEC-Prüfnormen) |
| Drahtdurchmesserbereich |
φ1,8~5,0 mm |
| Produktlebensdauer |
Über 10.000 Stunden |
Produktbilder
| Marke |
LINKE |
Querschnitt (mm²) |
0,01-500 mm² |
| Drahtstärke (AWG) |
[z. B. 24 AWG, 28 AWG] |
Leiter |
Verzinnter Kupfer / blanker Kupfer, basierend auf Kundenanforderungen |
| Isolationsmaterial |
PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere |
Mantelmaterial |
[PVC/PU/Gummi/Geflecht/usw.] |
| Zertifizierungen |
RoHS/REACH/UL/CE/IP68/usw. |
Kundenspezifische Länge |
[z. B. 1 m, 3 Fuß, 5 m ±5 % Toleranz] |
| Kabeltyp |
[Medizinisch/Strom/Audio/Koaxial/Elektrisch/Automobil/Energiespeicher//usw.] |
Abschirmung |
[Geschirmt/Ungeschirmt/Geflechtschirmung] |
| Impedanz |
[z. B. 75 Ω (für Koaxialkabel)] |
Druck/Logo |
[Text/Etikett/Logo, max. 20 Zeichen] |
| Biegeradius |
[z. B. ≥5× Kabeldurchmesser] |
Nennstrom |
[z. B. 5 A] |
| Nennspannung |
[z. B. 30 V AC/DC] |
Steckverbindermaterial |
[Vergoldet/Vernickelt/Messing/usw.] |
| Steckverbinder |
[z. B. USB Typ-C, 3,5-mm-Klinke, RJ45] |
Mantel |
XLPE oder PE oder PVC GUMMI |
| Lieferzeit |
7-14 Tage nach Auftragsbestätigung |
Farben |
[Schwarz/Weiß/Rot/Kundenspezifisches Pantone/usw.] |
| Temperatur |
Minus 70 °C bis 350 °C (-70 °C ~ 350 °C) |
Verpackung |
Rolle/Karton/Platte/Kundenspezifisch |
| Unterstützende Dienstleistungen |
mehrspaltig {3}{l}kundenspezifisches Kabel, End-to-End-Lösungen, einschließlich präzises Schneiden, Crimpen und Installieren von Kabelschuhen (Material angeben, z. B. Kupfer/Nickel plattiert) |
|
|
Unabhängiges Labor•Vollständige Prüfausrüstung•Umfassende Qualitätskontrolle
Wir prüfen jedes Produkt nach strengen Standards, um überlegene Qualität und zuverlässige Leistung zu gewährleisten.
|
Nr.
|
Prüfgegenstand
|
Testbedingung
|
Prüfanforderung
|
Prüfdaten
|
Ergebnis
|
|
1
|
Strukturelle Inspektion
|
1. Entspricht der Drahtgrößentabelle 2. Mindestdicke ≥ 80 % der Durchschnittsdicke
|
Entspricht der Drahtgrößentabelle
|
Siehe Prüfprotokoll
|
Bestanden
|
|
2
|
Thermischer Schock
|
Die Probe auf einen Eisenstab von angegebener Größe wickeln, 1 Stunde in einen Alterungsofen bei angegebener Temperatur legen, die Probe mindestens 30 Minuten auf Raumtemperatur abkühlen lassen, dann die Probe beobachten
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Bestanden
|
|
3
|
Wärmeverformung
|
1. Probendicke messen (Messposition markieren) 2. Probe und Prüfvorrichtung 1 Stunde zum Vorheizen bei angegebener Temperatur in den Alterungsofen legen 3. Probe 1 Stunde unter die Drucksäule der Prüfvorrichtung legen 4. Probendicke an derselben Position erneut messen
|
1. Probe darf nicht durch die Drucksäule reißen oder den Leiter freilegen 2. Dickenreduzierung ≤ 50 %
|
Siehe Prüfprotokoll
|
Bestanden
|
|
4
|
FT2
|
Einen Standardflamme in einer Höhe von 125 mm einmal anwenden
|
1. Die Flamme darf sich nicht entlang ihrer Länge ausbreiten 2. Die Flamme darf sich nicht auf nahegelegene brennbare Materialien ausbreiten
|
Siehe Prüfprotokoll
|
Bestanden
|
|
5
|
Alterung
|
1. Fünf Abschnitte von 200 mm langen Mänteln nehmen 2. Proben 168 Stunden bei 158 °C in den Alterungsofen legen 3. Nach dem Entnehmen der Proben bei Raumtemperatur 23 ±5 °C für 16 Stunden lagern, dann Bruchdehnung und Zugfestigkeit prüfen
|
1. Dehnung vor Alterung ≥ 300 %, Dehnung nach Alterung ≥ 80 % der Dehnung vor Alterung 2. Zugfestigkeit vor Alterung > 1,41 kg/mm², Zugfestigkeit nach Alterung ≥ 80 % der Zugfestigkeit vor Alterung
|
Siehe Prüfprotokoll
|
Bestanden
|
|
6
|
Kaltbiegung
|
Probe 4 Stunden in einer Kältekammer bei angegebener Temperatur lagern, Probe mit angegebener Windungszahl auf einen Eisenstab von angegebener Größe wickeln, Wicklung innerhalb von 30 Sekunden nach Entnahme der Probe aus der Kältekammer abschließen
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Bestanden
|
|
7
|
Leiterwiderstand
|
Widerstand eines ein Meter langen Kernleiters mit einem DC-Widerstandsmessgerät messen
|
Bei 20 °C, Widerstand von 8 AWG ≤ 2,23 Ω/km
|
Siehe Prüfprotokoll
|
Bestanden
|
Linke Kabeltechnologie (DongGuan) Co. Ltd. konzentriert sich auf F&E und
bietet professionelle Lösungen für Kabel und Drähte, insbesondere für
verschiedene Industriekunden. Dazu gehören:
Humanoide Roboter-Kabel,
KI-Stromkabel/Datenkabel,
Halbleiterkabel/industrielle Automatisierungskabel,
Sensorkabel,
Neuer Energiekabel,
Medizinische Schönheitsdrähte,
UL-Drahtkabel,
Linke Kabel verfügt über vielfältige Produktentwicklungs- und technische Fähigkeiten zur Unterstützung vielfältiger
Kundenbedürfnisse. Wir haben folgende Produktzulassungen erhalten: UL 758,CCC,RoHs,REACH,CE; Wir
haben folgendes Qualitätsmanagementsystem erhalten:ISO 9001-2015(Alle Produkte); ISO 13485
(Medizinische Geräte und Instrumente),IATF 16949(Automobilindustrie)
Qualitätszertifizierungen
Unsere Produkte erfüllen folgende internationale Standards:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Einzelader, thermoplastische Isolierung)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 und ISO13485, TS16949
CNR - Geräte-Installationsmaterial
Extrudierte PVC-isolierte Einzelader, Nennspannung 105 °C, 1000 V, Klasse I, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudierte PVC-Mantelkabel, nicht integral, Nennspannung 105 °C, 1000 V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudierte TPU-Mantelkabel, nicht integral, Nennspannung 80 °C, 300 V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Häufig gestellte Fragen
Sind Sie ein Hersteller oder ein Handelsunternehmen?
Wir sind ein professioneller Hersteller. Wir können Ihre Bestellung vom Anfang bis zum Ende kontrollieren. Besuchen Sie uns. Wir holen Sie in Shenzhen ab.
Wie kann ich eine Probe erhalten, um Ihre Qualität zu testen?
Die Muster sind für Sie kostenlos. Neue Kunden müssen die Kurierkosten tragen.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100 m. Das Kabel ist jedoch sehr schwer. Sie sollten eine geeignete Menge bestellen, um die hohen Frachtkosten zu vermeiden. Seetransport ist die beste Option.
Kann ich einen Rabatt bekommen?
Das hängt von Ihrer Menge ab. Wir können einen Rabatt gewähren und die Fracht übernehmen. Bitte kontaktieren Sie uns.
Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir können Ihren Firmennamen drucken und sogar eine Qualitätskarte anpassen, um Ihr Unternehmen zu bewerben.
