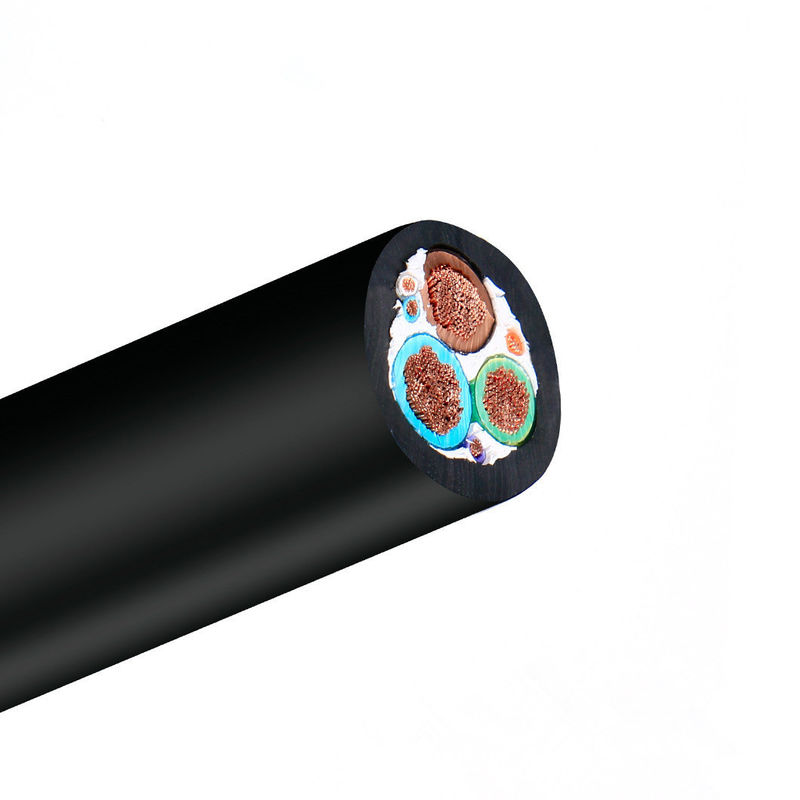

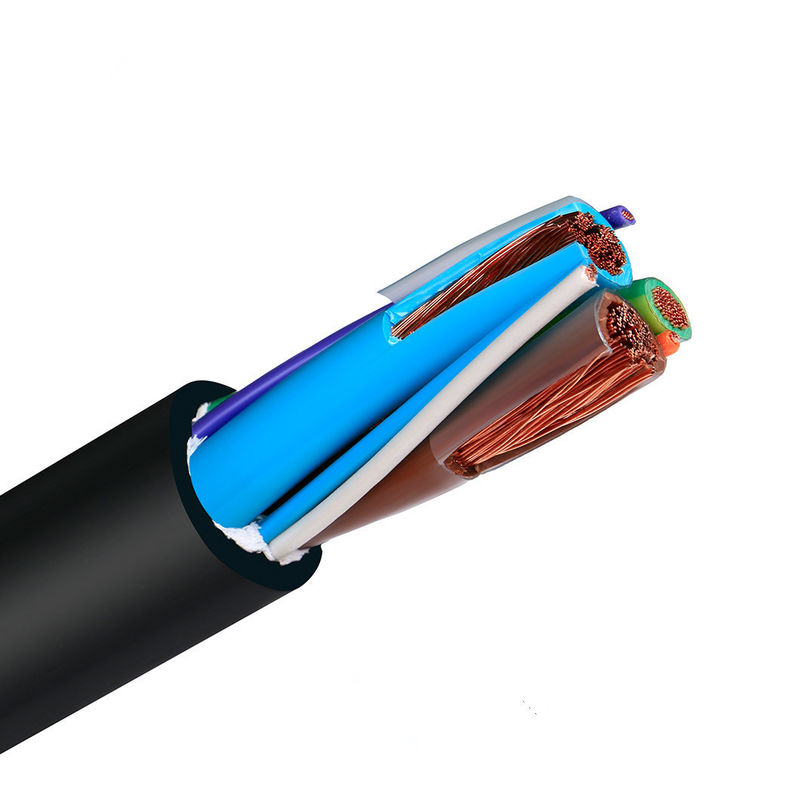

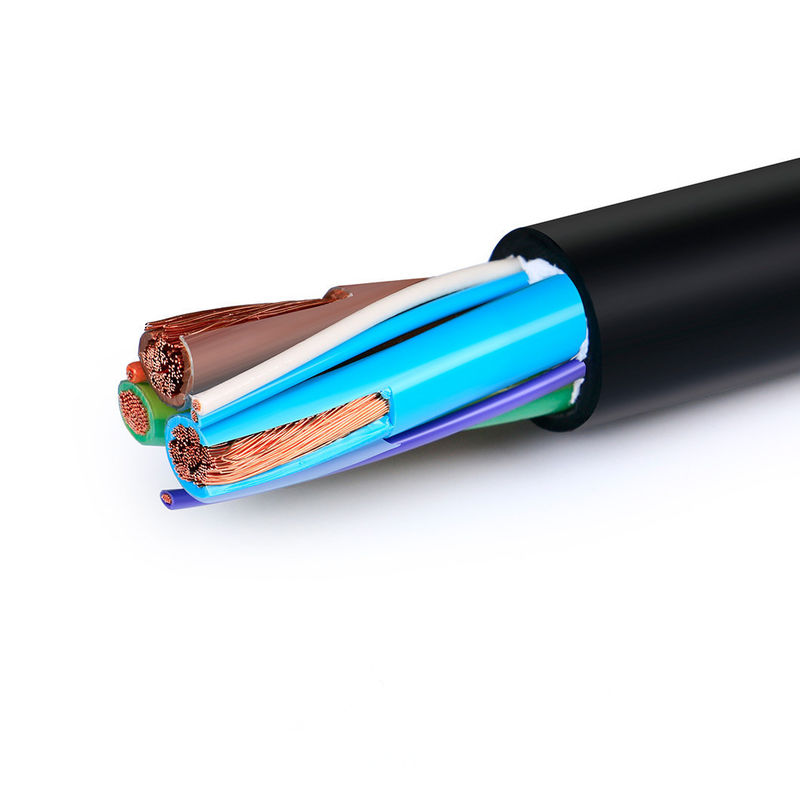

UL 40A 50A 3x8AWG+1x18AWG EV-Ladekabel
Elektrische Spezifikationen
- Nennstrom: 16A
- Arbeitsspannung: 250 V Wechselstrom
- Isolationswiderstand: >1000 MΩ
- Thermischer Temperaturanstieg: <50K
- Spannungsfestigkeit: 2000 V
- Arbeitstemperatur: -30℃ bis +50℃
- Entspricht den IEC 62196-2-Standards für Ladekabel für Elektrofahrzeuge
Produktübersicht
Einphasiges 32A-Ladekabel für Elektrofahrzeuge nach UL-Standard, 3*10AWG+1*18AWG
Das Ladekabel für Elektrofahrzeuge ist ein flexibles Kabel, das Elektrofahrzeuge mit Ladestationen oder Steckdosen verbindet. Ausgestattet mit hochwertigen sauerstofffreien Kupferleitern für hervorragende Leitfähigkeit, TPE-Isoliermaterial, das sowohl weich als auch langlebig ist, und einem leistungsstarken TPE-Mantel mit Wetterbeständigkeit, Toleranz gegenüber hohen/niedrigen Temperaturen und Reibungswiderstand. Das Kabel bietet überragende Flexibilität, Elastizität, hohe Biegefähigkeit und behält seine Leistung bei niedrigen Temperaturen bei, ohne auszuhärten.
Technische Spezifikationen
| Komponente |
Spezifikationen |
| Leiter |
Material: Blankes Kupfer
Nenntemperatur: -40℃ bis 105℃
Nennspannung: 300 V; 600V oder 1000V |
| Isolierung |
Material: TPE oder PVC
Farbe: Schwarz, Weiß, Grün/Gelb
Flammentest: VW-1-Testmethode gemäß UL 2556
Mindestbiegeradius: ≥5*OD
Dielektrische Spannung: 1,5 kVac/1 Min. gemäß UL 2556
Kaltbiegen: -40℃/4h, keine Risse gemäß UL 2556
Thermoschock: 150℃/1h, keine Risse gemäß UL 2556 |
| Füllung |
Material: PP-Draht
Ölbeständigkeit: IRM902, 60℃/168h Zugdehnung ≥70 % ungealterter Wert |
| Band |
Material: Vliesstoff
Druckfestigkeit: S≤12AWG 4,45 kN, 12AWG<S≤2AWG 11,1 kN, 2AWG<S 15,6 kN |
| Mantel |
Material: TPE oder PVC
Farbe: Schwarz oder Orange
Wetterbeständigkeit: 720h Xenon-Bogenlampentest, keine Risse
Umweltkonformität: RoHS 2.0 und REACH |
| Marke |
LINKE |
Querschnitt (mm²) |
0,01–500 mm² |
| Drahtstärke (AWG) |
[z. B. 24AWG, 28AWG] |
Leiter |
Verzinntes Kupfer/blankes Kupfer, basierend auf den Anforderungen des Kunden |
| Isoliermaterial |
PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere |
Jackenmaterial |
[PVC/PU/Gummi/Geflecht/etc.] |
| Zertifizierungen |
RoHS/REACH/UL/CE/IP68/etc |
Benutzerdefinierte Länge |
[z. B. 1 m, 3 Fuß, 5 m ±5 % Toleranz] |
| Kabeltyp |
[Medizin/Strom/Audio/Koaxial/Elektrik/Automobil/Energiespeicher/usw.] |
Abschirmung |
[Abgeschirmt/Ungeschirmt/Geflechtschirm] |
| Impedanz |
[z. B. 75 Ω (für Koaxialkabel)] |
Druck/Logo |
[Text/Etikett/Logo, max. 20 Zeichen] |
| Biegeradius |
[z. B. ≥5× Kabeldurchmesser] |
Aktuelle Bewertung |
[z. B. 5A] |
| Nennspannung |
[z. B. 30 V AC/DC] |
Verbindungsmaterial |
[Vergoldet/Vernickelt/Messing/etc.] |
| Anschlüsse |
[z. B. USB Typ-C, 3,5-mm-Buchse, RJ45] |
Jacke |
XLPE- oder PE- oder PVC-GUMMI |
| Lieferzeit |
7-14 Tage nach Bestätigung der Bestellung |
Farben |
[Schwarz/Weiß/Rot/Custom Pantone/usw.] |
| Temperatur |
Minus-70℃bis 350℃(-70℃ ~ 350℃) |
Paket |
Rolle/Box/Platte/Benutzerdefiniert |
| Unterstützende Dienstleistungen |
Mehrspaltiges {3}{l}{kundenspezifisches Kabel, End-to-End-Lösungen, einschließlich präzisem Schneiden, Crimpen und Anbringen von Kabelschuhen (Material angeben, z. B. Kupfer/Nickel plattiert) |
|
|
Unabhängiges Labor•Komplette Prüfausrüstung•Vollständige Qualitätskontrolle
Wir testen jedes Produkt nach strengen Standards, um höchste Qualität und zuverlässige Leistung zu gewährleisten.
|
NEIN.
|
Testgegenstand
|
Testbedingung
|
Testanforderung
|
Testdaten
|
Ergebnis
|
|
1
|
Strukturinspektion
|
1. Beachten Sie die Kabelgrößentabelle2. Mindestdicke ≥ 80 % der durchschnittlichen Dicke
|
Beachten Sie die Kabelgrößentabelle
|
Siehe Prüfprotokoll
|
Passieren
|
|
2
|
Thermoschock
|
Wickeln Sie die Probe auf einen Eisenstab der angegebenen Größe, legen Sie sie 1 Stunde lang in einen Alterungsofen bei der angegebenen Temperatur, kühlen Sie die Probe mindestens 30 Minuten lang auf Raumtemperatur ab und beobachten Sie dann die Probe
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Passieren
|
|
3
|
Hitzeverformung
|
1. Probendicke messen (Messposition markieren)2. Legen Sie die Probe und die Testvorrichtung in den Alterungsofen, um sie 1 Stunde lang auf die angegebene Temperatur vorzuwärmen3. Platzieren Sie die Probe 1 Stunde lang unter der Drucksäule der Testvorrichtung4. Messen Sie die Probendicke erneut an derselben Stelle
|
1. Die Probe darf nicht durch die Drucksäule gerissen werden oder den Leiter freilegen2. Dickenreduzierung ≤ 50 %
|
Siehe Prüfprotokoll
|
Passieren
|
|
4
|
FT2
|
Einmal eine Standardflamme in einer Höhe von 125 mm anzünden
|
1. Die Flamme darf sich nicht entlang ihrer Länge ausbreiten2. Die Flamme darf sich nicht auf in der Nähe befindliche brennbare Materialien ausbreiten
|
Siehe Prüfprotokoll
|
Passieren
|
|
5
|
Altern
|
1. Nehmen Sie fünf Abschnitte einer 200 mm langen Hülle2. Legen Sie die Proben 168 Stunden lang in einen Alterungsofen bei 158 °C3. Nachdem Sie die Proben entnommen haben, legen Sie sie 16 Stunden lang bei Raumtemperatur (23 ± 5 °C) ein und testen Sie dann die Bruchdehnung und die Zugfestigkeit
|
1. Dehnung vor der Alterung ≥ 300 %, Dehnung nach der Alterung ≥ 80 % der Dehnung vor der Alterung2. Zugfestigkeit vor der Alterung > 1,41 kg/mm², Zugfestigkeit nach der Alterung ≥ 80 % der Zugfestigkeit vor der Alterung
|
Siehe Prüfprotokoll
|
Passieren
|
|
6
|
Kalte Biegung
|
Lagern Sie die Probe 4 Stunden lang in einer Tieftemperaturbox bei der angegebenen Temperatur, wickeln Sie die Probe auf einen Eisenstab der angegebenen Größe mit den angegebenen Windungen und wickeln Sie die Probe innerhalb von 30 Sekunden nach der Entnahme der Probe aus der Tieftemperaturbox vollständig auf
|
Keine Risse auf der Probenoberfläche
|
Keine Risse
|
Passieren
|
|
7
|
Leiterwiderstand
|
Messen Sie den Widerstand eines ein Meter langen Kernleiters mit einem Gleichstrom-Widerstandsmessgerät
|
Bei 20 °C beträgt der Widerstand 8 AWG ≤ 2,23 Ω/km
|
Siehe Prüfprotokoll
|
Passieren
|
Linke Cable Technology (DongGuan) Co. Ltd. konzentriert sich auf Forschung und Entwicklung und
bieten professionelle Lösungen für Kabel und Leitungen, insbesondere für die
verschiedene Industriekunden. Es enthält:
Humanoides Roboterkabel,
AI-Stromkabel/Datenkabel,
Halbleiterkabel/industrielles Automatikkabel,
Sensorkabel,
Neues Energiekabel,
Medizinischer Schönheitsdraht,
UL-Drahtkabel,
Linke Cable verfügt über vielfältige Produktentwicklungskapazitäten und technische Fähigkeiten zur Unterstützung diversifizierter Unternehmen
Kundenbedürfnisse. Wir haben die folgende Produktzulassung erhalten:UL 758,CCC,RoHs,ERREICHEN,CE; Wir
haben das folgende Qualitätsmanagementsystem erhalten:ISO 9001-2015(Alle Produkte); ISO 13485
(Medizinische Apparate und Instrumente),IATF 16949(Autoindustrie)
Unternehmensfähigkeiten
Wir verfügen über ein starkes F&E-Team mit 6 Ingenieuren, die jeweils über mehr als 10 Jahre Erfahrung in der Draht- und Kabeltechnologie verfügen. Unsere technische Abteilung bietet professionelle Kabellösungen, um eine genaue und effektive Kundenbetreuung zu gewährleisten. Die Qualitätskontrollabteilung besteht aus 10 Spezialisten, die jeden Schritt vom Materialeingang bis zum Versand streng überwachen und so eine 100-prozentige Produktqualität garantieren. Unser Produktionsteam besteht aus über 50 erfahrenen Fertigungsfachleuten.
Häufig gestellte Fragen
Sind Sie Hersteller oder Handelsunternehmen?
Wir sind ein professioneller Hersteller. Wir verwalten Ihre Bestellung von Anfang bis Ende. Willkommen bei uns – wir bieten einen Abholservice in Shenzhen.
Wie kann ich ein Muster erhalten, um Ihre Qualität zu testen?
Muster werden kostenlos zur Verfügung gestellt. Neukunden tragen die Kurierkosten.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100 Meter. Aufgrund des Kabelgewichts empfehlen wir jedoch, entsprechende Mengen zu bestellen, um die Frachtkosten zu minimieren. Der Seetransport ist die wirtschaftlichste Option.
Kann ich einen Rabatt bekommen?
Je nach Bestellmenge sind Rabatte möglich. Eventuell übernehmen wir auch die Frachtkosten. Für Einzelheiten kontaktieren Sie uns bitte.
Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir bieten OEM-Services an, einschließlich des Drucks Ihres Firmennamens und individueller Qualitätskarten zur Werbung für Ihre Marke.
