Referenzstandard: UL 2263
UL Nr. :E364879
|
Konstruktion
|
Merkmale
|
|
1.Conductor
|
Nenntemperatur:-50 ℃～ 105 ℃
|
|
Material: Bleere Kupfer
|
Nennspannung: 1000 V
|
|
2.Insulation
|
Leiterwiderstand (bei 20 ° C): 8AWG ≤ 2,23 Ω/km; 10AWG ≤ 3,51 Ω/km; 16AWG ≤ 13,1 Ω/km;Testmethode entspricht UL 2556
|
|
Material: TPE
|
15°C Isolationsresistenz:8AWG ≥34 Ω.M; 10AWG ≥ 34 Ω.M; 16AWG ≥ 45 Ω.M;Testmethode entspricht UL 2556
|
|
COlor: Schwarz, Rot, Grün/Gelb oder andere
|
Dielektrikumspannung:4.0KVAC/1 min(8AWG), 3,0 kV ac/1 min(10AWG), 2,0kV AC/1 min(16AWG). Kein Zusammenbruch.Testmethode entspricht UL 2556
|
|
3.Filler
|
Biege Radius min: ≥6od.
|
|
Material: Baumwollgarn
|
Hot Shock: 150 ℃/1H Keine Risse Testmethode entsprechen UL 2556
|
|
4. Tape
|
Flammentest:Ft1.Testmethode entspricht UL 2556
|
|
Material: Nicht gewebte Stoffe
|
Isolierung Zugfestigkeit:Vor dem Alter von 5,5 MPa; nach dem Altern(136°C/168H) ≥75%original.Testmethode entspricht UL 2556
|
|
5. Scheide
|
Isolationsverlängerung:Vor dem Alter von200%; nach dem Altern(136°C/168H) ≥75%original.Testmethode entspricht UL 2556
|
|
Material: TPE
|
Jacke Zugfestigkeit:Vor dem Alter von 8,3 mPa; nach dem Alterung(136°C/168H) ≥75%original.Testmethode entspricht UL 2556
|
|
Farbe: Schwarz oder Orange
|
Jacke Dehnung:Vor dem Alter von200%; nach dem Altern(136°C/168H) ≥75%original.Testmethode entspricht UL 2556
|
|
|
Kaltbiege Test:-40°C/4H, kein Knacken.Testmethode entspricht UL 2556
|
|
|
Hot Shock -Test:150°C/1H, kein Knacken.Testmethode entspricht UL 2556
|
|
Typ
|
Hauptliniengröße & e
|
Signalliniengröße
|
Zulässige Ampendigkeit bei 20°C Ambient Ref.
|
Überdurchmesser Ref. mm
|
|
EVC 1001
|
10AGW/2+10AGW
|
22AGW (20AGW/18AGW/16AGW) 0-6
|
32a
|
12,0 ± 0,5
|
|
EVC 1002
|
9AGW/2+10AGW
|
40a
|
13,8 ± 0,5
|
|
EVC 1003
|
8AGW/2+10AGW
|
48a
|
15,0 ± 0,5
|
|
EVC 1004
|
6AGW/2+8AGW
|
80a
|
18,9 ± 0,5
|
|
EVC 1005
|
3AGW/4+12AGW (14AGW/10AGW)
|
18AGW (20AGW/22AGW) 0-8
|
170a (200a)
|
28,3 ± 1,0
|
|
EVC 1006
|
2AGW/4+12AGW (14AGW/10AGW)
|
200a (250a)
|
31,0 ± 1,0
|
|
EVC 1007
|
1/0AGW/4+12AGW (14AGW/10AGW)
|
300a-350a
|
36,5 ± 1,0
|
|
EVC 1008
|
4AGW/2+14AGW
|
120a
|
21,0 ± 1,0
|
|
EVC 1009
|
1AGW/4+14AGW
|
|
250a (300A)
|
34,0 ± 1,0
|
UL 2263 EV -Ladekabel (geeignet für CCS1)
Referenzstandard: UL 2263
UL Nr. :E364879
| Konstruktion |
Merkmale |
| 1.Conductor |
Nenntemperatur: -40 ℃～ 105 ℃ |
| Material: Bleere Kupfer |
Nennspannung: 300 V ； 600 V oder 1000 V |
| 2.Insulation |
Flammentest: VW-1-Testmethode entspricht UL 2556 |
| Material: TPE |
Min: Biegeradius: ≥6*OD |
| Farbe: Schwarz, Rot, Grün/Gelb oder andere |
Dielektrikumspannung: 1,5 kVAC/1 Minute. Keine Aufschlüsselungstestmethode entspricht UL 2556 |
| 3.Filler |
Kalte Biegung: -40 ℃/4H Keine Risse Testmethode entsprechen UL 2556 |
| Material: Baumwollgarn |
Hot Shock: 150 ℃/1H Keine Risse Testmethode entsprechen UL 2556 |
| 4. Tape |
Ölwiderstand: IRM902, 60 ℃/168H Zug und Dehnung ≥ 70% Underundwert |
| Material: Nicht gewebte Stoffe |
Quetschwiderstand: S ≤ 12AWG 4,45 Kn, 12AWG ＜ S ≤ 2AWG, 11,1 Kn, 2AWG ＜ S 15,6KN |
| 5. Scheide |
Wetterwiderstand: 720 hinten ein Xenon -Bogen -Wettermesser, keine Risse |
| Material: TPE |
Umweltanforderungen: Konform mit ROHS |
| Farbe: Schwarz oder Orange (anpassbar) |
|
| Typ |
Größe |
Leiter gestrandet OD MM Ref. |
Max. Leiterwiderstand Mω/m@20 ℃ |
Zulässige Ampendigkeit bei 20 ℃ Ambient Ref. |
Überdurchmesser Ref. mm |
Packen von M/Reel (Ref.) |
| 600 V oder 1000 V EVE (TPE) |
3 × 16AWG |
1,5/1,2 |
14.1 |
12a |
10,8 ± 0,5 |
1000m/700# |
| 3 × 14AWG |
1,9/1.2 |
8.88 |
16a |
11,8 ± 0,5 |
800m/700# |
| 3 × 12AWG |
2.4/1.2 |
5.58 |
23a |
14,3 ± 0,5 |
500m/700# |
| 3 × 10AWG |
3.0/1.2 |
3.51 |
32a |
15,6 ± 0,5 |
500m/700# |
| 2 × 8AWG+10AWG |
4.3/3.0 |
2.23/3,51 |
46a |
20,9 ± 0,8 |
500 m/950# |
| 2 × 6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63a |
23,4 ± 0,8 |
400 m/950# |
| 3 × 16AWG+1 × 18AWG |
1,5/1,2 |
14.1/22.4 |
12a |
11,4 ± 0,5 |
800m/700# |
| 3 × 14AWG+1 × 18AWG |
1,9/1.2 |
8.88/22.4 |
16a |
13,5 ± 0,5 |
500m/700# |
| 3 × 12AWG+1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23a |
14,5 ± 0,5 |
500m/700# |
| 3 × 10AWG+1 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32a |
15,8 ± 0,6 |
500m/700# |
| 2 × 8AWG+10AWG+18AWG |
4.3/3.0 |
2,23/3,51/22.4 |
46a |
20,9 ± 0,8 |
500 m/950# |
| 2 × 6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63a |
23,4 ± 0,8 |
400 m/950# |
| 2 × 4AWG+6AWG+18AWG |
6.6/5.4 |
0,882/1,4/22.4 |
75a |
27,0 ± 0,9 |
300 m/950# |
| 3 × 16AWG+2 × 18AWG |
1,5/1,2 |
3.51/22.4 |
12a |
12,2 ± 0,5 |
500m/700# |
| 3 × 14AWG+2 × 18AWG |
1,9/1.2 |
8.88/22.4 |
16a |
14,1 ± 0,5 |
500m/700# |
| 3 × 12AWG+2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23a |
15,1 ± 0,6 |
500m/700# |
| 3 × 10AWG+2 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32a |
15,8 ± 0,6 |
500m/700# |
| 2 × 8AWG+10AWG+2 × 18AWG |
4.3/3.0 |
2.23/3,51 |
46a |
20,9 ± 0,8 |
500 m/950# |
| 2 × 6AWG+8AWG+2 × 18AWG |
5.4/4.3 |
1.40/2.23 |
63a |
23,4 ± 0,8 |
400 m/950# |
| 2 × 4AWG+6AWG+2 × 18AWG |
6.6/5.4 |
0,882/1,4 |
75a |
27,0 ± 0,9 |
300 m/950# |
| 2 × 2AWG+4AWG+2 × 18AWG |
8.2/6.6 |
0,555/0,882 |
100a |
30,5 ± 1,0 |
400 m/1200# |
| 2 × 1/0AWG+2AWG+4 × 16AGW |
10.5/8.2 |
0,349/0,555 |
200a |
38,0 ± 1,0 |
250 m/1200# |
|
2 × 3/0AWG+1/0AWG
(2 × 3/0AWG+4AWG+6x18AWG)
3/0AWG Bodenlinie mindestens 4AWG
|
13.05/10.5 |
0,219/0,349 |
260a |
45,0 ± 1,0 |
150 m/1200# |
| 4x1-0AWG+4AWG+6x18AWG |
10.4/6.5 |
0,351/0,882/23,6 |
300a/350a |
45,7 ± 1,2 |
150 m/1200# |
| 300V Evje (TPE) |
3 × 16AWG |
1,5/1,2 |
3.51/22.4 |
12a |
9,5 ± 0,3 |
1200m/700# |
| 3 × 14AWG |
1,9/1.2 |
8.88/22.4 |
16a |
10,2 ± 0,5 |
1000m/700# |
| 3 × 12AWG |
2.4/1.2 |
5.58/22.4 |
23a |
11,4 ± 0,5 |
800m/700# |
| 3 × 16AWG+1 × 18AWG |
1,5/1,2 |
3.51/22.4 |
12a |
10,5 ± 0,5 |
1000m/700# |
| 3 × 14AWG+1 × 18AWG |
1,9/1.2 |
8.88/22.4 |
16a |
11,1 ± 0,5 |
80 m/700# |
| 3 × 12AWG+1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23a |
12,2 ± 0,5 |
500m/700# |
| 3 × 16AWG+2 × 18AWG |
1,5/1,2 |
3.51/22.4 |
12a |
11,3 ± 0,5 |
800m/700# |
| 3 × 14AWG+2 × 18AWG |
1,9/1.2 |
8.88/22.4 |
16a |
12,0 ± 0,5 |
800m/700# |
| 3 × 12AWG+2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23a |
13,1 ± 0,5 |
500m/700# |
| Die Anzahl der Signaldrähte kann 0 ~ 6 oder mehr betragen. |
Die oben genannten Produktspezifikationen, -größen und -strukturen können aufgrund des technologischen Fortschritts verändert werden. Ähnliche Spezifikationen können entsprechend den Kundenbedürfnissen entworfen und hergestellt werden.

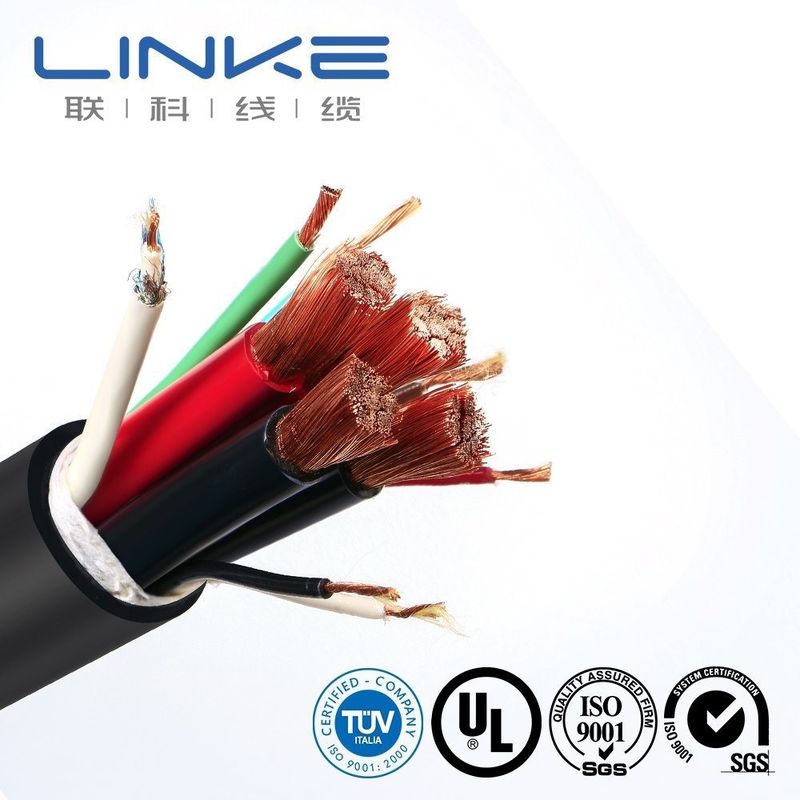

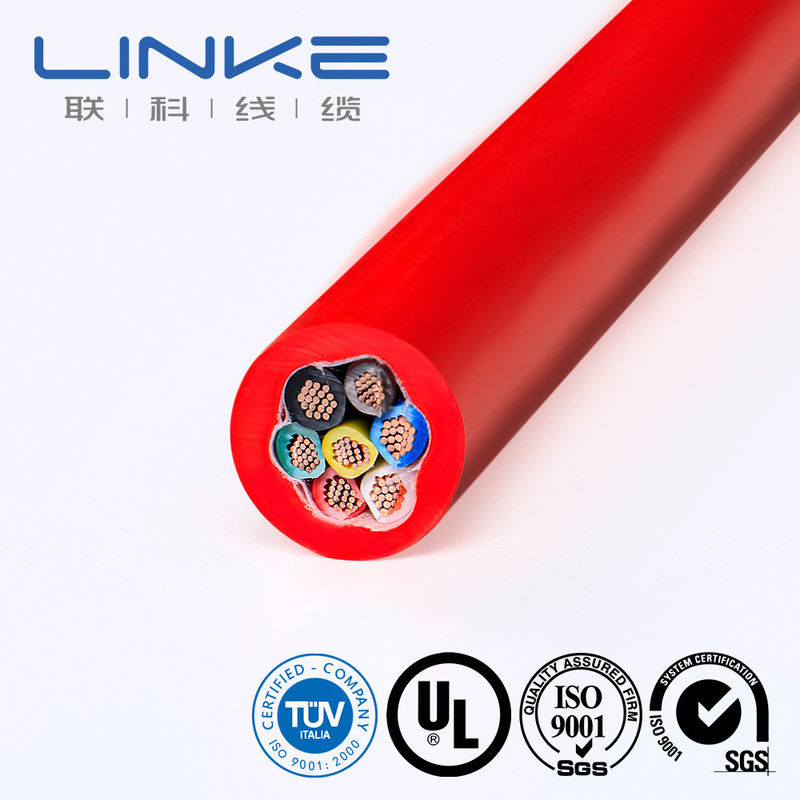

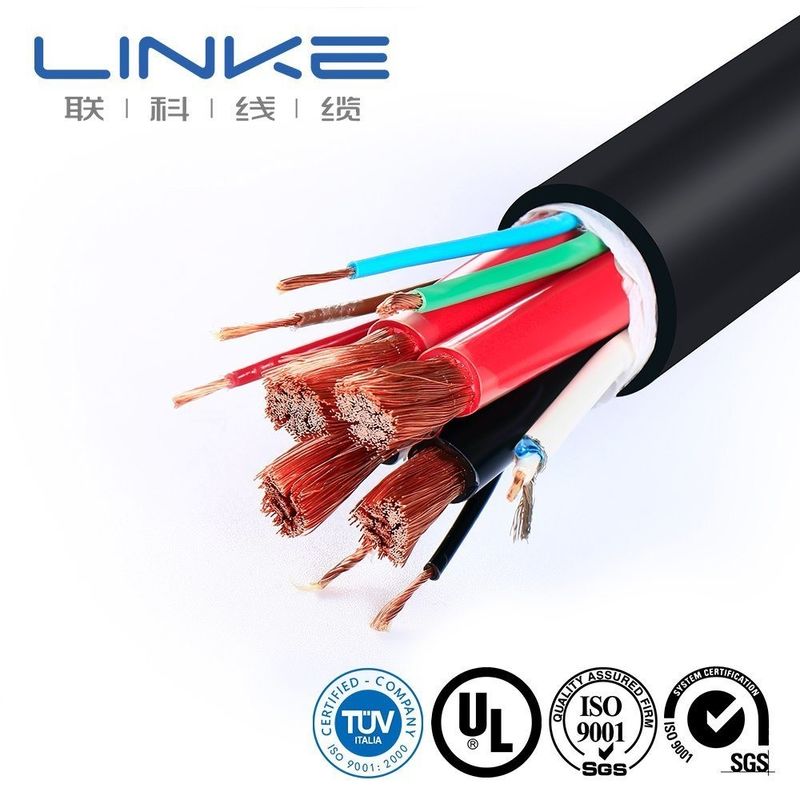

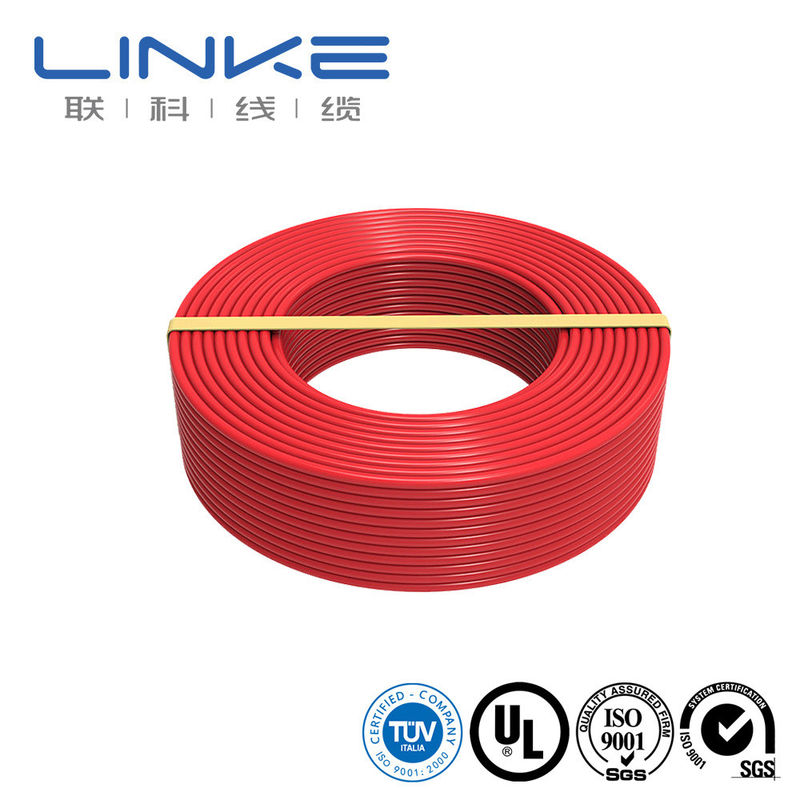

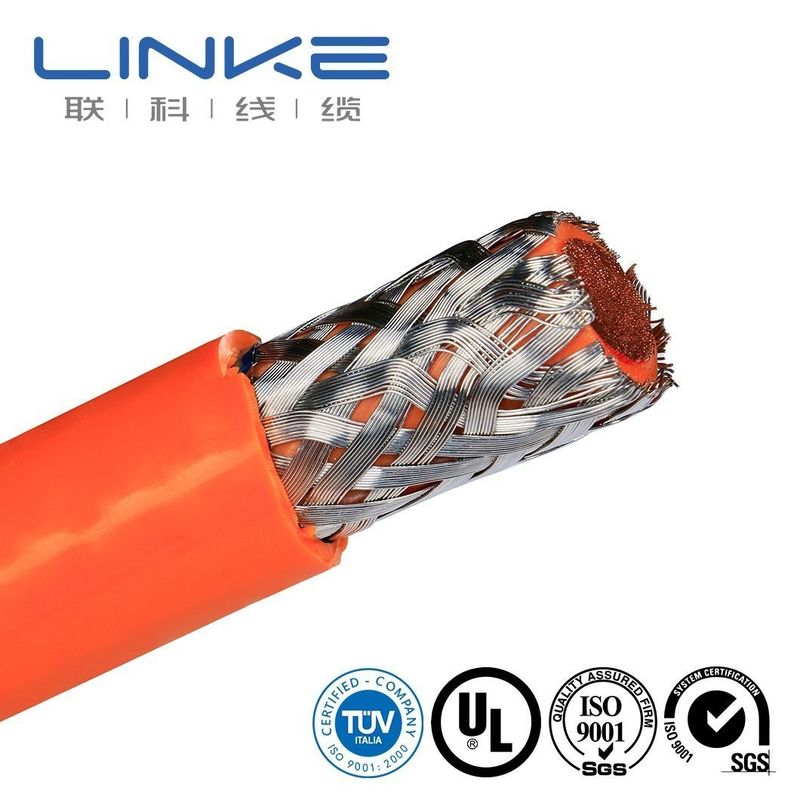

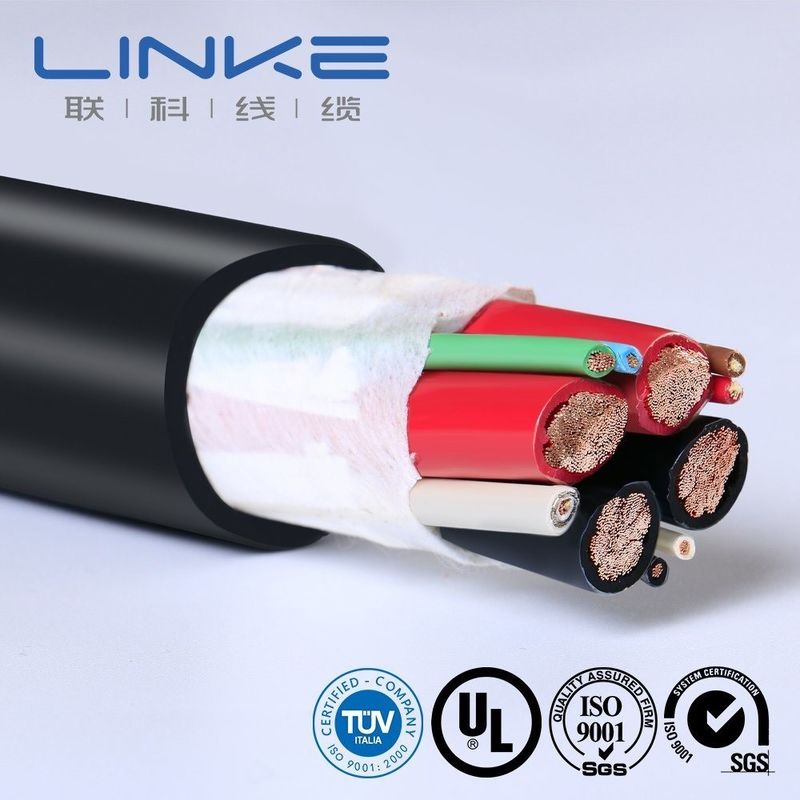

Detaillierte Fotos
