Übersicht

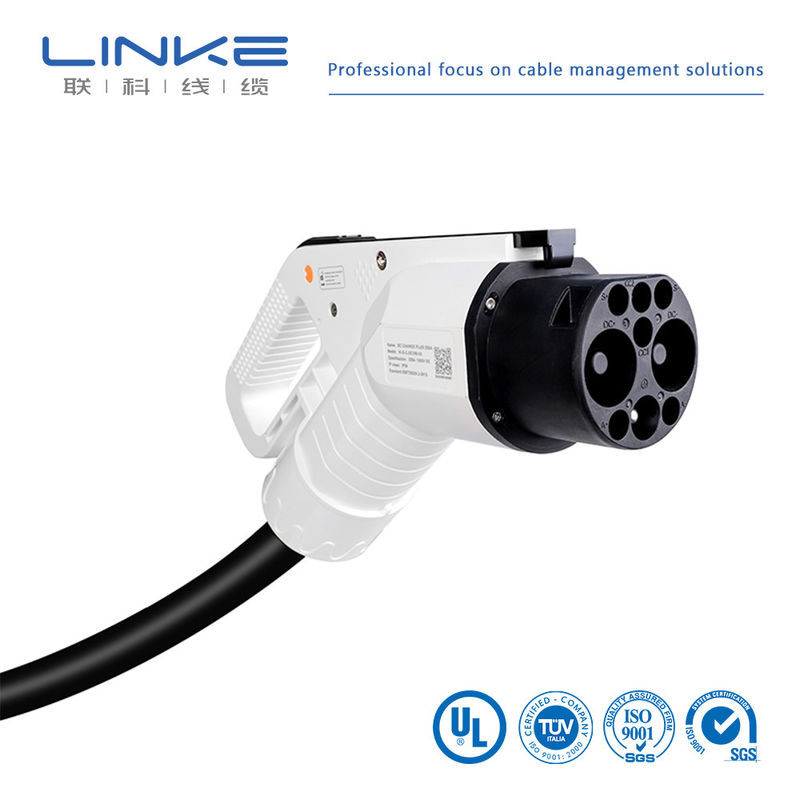

Unser Wechselstrom-Ladekabel entspricht den Normen IEC 62196-1:2022 und IEC 62196-2:2022, mit guten
Die Produkte sind ergonomisch gestaltet und haben ein schönes Erscheinungsbild.
Schutzgrad des Fahrzeuganschlusses erreicht IP67 und der Schutzgrad mit
Die Steckdose des Fahrzeugs ist IP54, Kupferlegierung, Oberfläche mit Silberbeschichtung, V0
thermoplastische Hülle Material, Drahtlänge und Nennstrom können entsprechend angepasst werden
Kundenanforderungen.
Parameter
. Nennspannung: 220V Wechselstrom (einphasig)/380V Wechselstrom (dreiphasig)
.Nennstrom: 16A, 32A
. Umgebungstemperatur: -35°C 55°C
. Luftfeuchtigkeit: 5%~95%
. IP-Grad:IP67 ((Konnektor für Fahrzeuge);IP54 ((Kombination der Steckdose oder des Anschlusses)
. Material der Außenhülle: TPE
. Kabelstruktur:
n Einphasen 16A: 3 × 2,5 mm2 + 1 × 0,75 mm2 OD = 11 mm
n Einphasen 32A:: 3 × 6mm2 + 1 × 0,75mm2 OD = 13,5 mm
n Dreiphasen 16A: 5 × 2,5 mm2 + 1 × 0,75 mm2 OD = 13,5 mm
n Dreiphasen 32A:: 5 × 6mm2 + 1 × 0,75mm2 OD = 16,5 mm
Ein-/Ausziehkraft: 10N-100N
Fahrzeugantrieb über: 10000 N
Material für die Verbindung: PC, PA
. Flammenwert: UL94 V-0
Verbindungsanschluss: aus Messing, vergoldet
- Isolierwiderstand: ≥ 100 MΩ
Dielektrische Festigkeit: 2000VAC 1min
Ein-/Auszugzyklen: > 10000 mal
Anschlussdiagramm
Elektrische Parameterwerte und Funktionsdefinition des Kontakts
|
Kontakt Nummer/Identifizierungauf
|
Nennspannung und -strom
|
Funktionsdefinition
|
| 1-(L1) |
250 V 10 A/16 A/32 A |
Wechselstromversorgung (einphasige) |
| 440 V 16 A/32 A/63 A |
Wechselstromversorgung (drei Phasen) |
| 2-(L2) |
440 V 16 A/32 A/63 A |
Wechselstromversorgung (drei Phasen)
|
| 3-(L3) |
440 V 16 A/32 A/63 A |
Wechselstromversorgung (drei Phasen) |
| 4-(N) |
250 V 10 A/16 A/32 A |
Neutral (einphasig) |
| 440 V 16 A/32 A/63 A |
Neutral (einphasig) |
| 5- ((PE) |
|
PE |
| 6- ((PP) |
0V bis 30V2A |
Näherung
|
| 7- ((CP) |
0V ~ 30V2 A |
Steuerungspilot |
| Marke |
Links |
Querschnitt (mm2) |
0.01-500 mm2 |
| Wire Gauge (AWG) |
[z. B. 24AWG, 28AWG] |
Leiter |
Kupfer in Dosen / Kupfer ohne, je nach Kundenanforderung |
| Isoliermaterial |
PVC/TPU/Siliconkautschuk/PE/PP/XLPE/Nylon/anderes |
Material der Jacke |
[PVC/PU/Kautschuk/Breit/ usw.] |
| Zertifizierungen |
Einheitliche Vorschriften für die Bereitstellung von Daten |
Benutzerdefinierte Länge |
[z. B. 1 m, 3 ft, 5 m ± 5% Toleranz] |
| Typ des Kabels |
[Medizinische/Energie/Audio/Koaxiale/Elektrische/Automotive/Energiespeicher// usw.] |
Schirmung |
[Schirm/Unschirm/Schild] |
| Impedanz |
[z. B. 75Ω (für Koaxialkabel) ] |
Druck/Logo |
[Text/Label/Logo, maximal 20 Zeichen] |
| Biegeradius |
[z. B. ≥ 5 × Kabeldurchmesser] |
Aktuelles Rating |
[z. B. 5A] |
| Nennspannung |
[z. B. 30V Wechselstrom/Gleichstrom] |
Verbindungsmaterial |
[Goldplattiert/Nickelplattiert/Brass/ usw.] |
| Anschlüsse |
[z. B. USB Typ-C, 3,5 mm Jack, RJ45] |
Kleider und Kleidung |
XLPE- oder PE- oder PVC-Gummi |
| Lieferzeit |
7-14 Tage nach Bestätigung der Bestellung |
Farben |
[Schwarz/Weiß/Rot/Anpassung Pantone/etc.] |
| Temperatur |
Minus 70 °C bis 350 °C ((-70 °C ~ 350 °C) |
Paket |
Rollen/Kisten/Platten/Zollabfertigung |
| Unterstützende Dienstleistungen |
angepasste Kabel, End-to-End-Lösungen, einschließlich präzises Schneiden, Krempeln und Montieren von Lugs (Material angeben, z.B. Kupfer/Nickelplattiert) |
Qualitätszertifizierungen
Unsere Produkte erfüllen folgende internationale Normen:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Einleiter, thermoplastische Isolierung)
Die in Absatz 1 genannten Anforderungen gelten nicht für die Verwendung von Zellstoffen.
Die in Absatz 1 genannten Anforderungen gelten nicht für die Zulassung von Fahrzeugen, die mit einem Fahrzeug ausgestattet sind, sondern für Fahrzeuge, die mit einem Fahrzeug ausgestattet sind.
ISO9001 und ISO13485, TS16949
CNR - Verkabelungsmaterial der Geräte
Extrudiertes PVC Isoliertes Einzelmaterial, 105 °C, 1000 V, Klasse I, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudiertes PVC-Kabel mit nicht integraler Abdeckung mit Nennwert 105 °C, 1000 V, Klasse I, Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudiertes TPU-Kabel mit nicht integraler Jackette, mit 80 °C, 300 V, Klasse I, Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Häufig gestellte Fragen
Sind Sie Hersteller oder Handelsunternehmen?
Wir sind ein professioneller Hersteller. Wir können Ihre Bestellung von Anfang bis Ende kontrollieren. Willkommen, um uns zu besuchen. Wir holen Sie in Shenzhen ab.
Wie kann ich eine Probe bekommen, um Ihre Qualität zu testen?
Die Proben sind kostenlos, neue Kunden müssen die Kurierkosten bezahlen.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100m. Allerdings ist das Kabel sehr schwer. Sie sollten besser eine geeignete Menge bestellen, um die hohe Fracht zu vermeiden. Seeverkehr ist die beste Option.
Kann ich einen Rabatt bekommen?
Es hängt von Ihrer Menge ab. Wir können einen Rabatt machen und die Fracht bezahlen. Bitte kontaktieren Sie uns freundlich.
Akzeptiert Ihre Firma OEM-Produktion?
Ja, wir können Ihren Firmennamen drucken, und wir passen sogar die Qualitätskarte an, um Ihre Firma zu bewerben.
