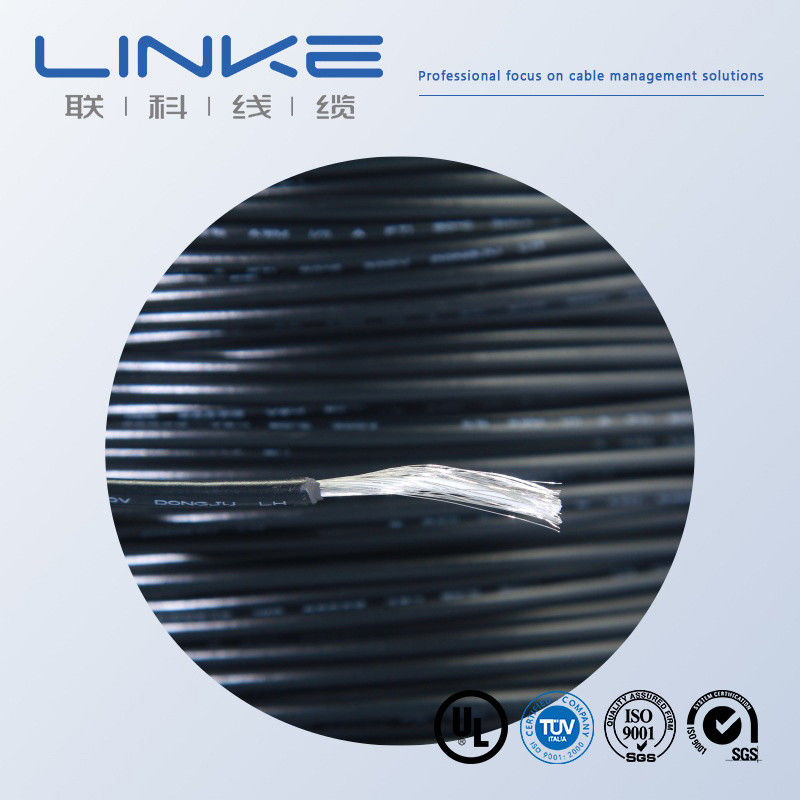

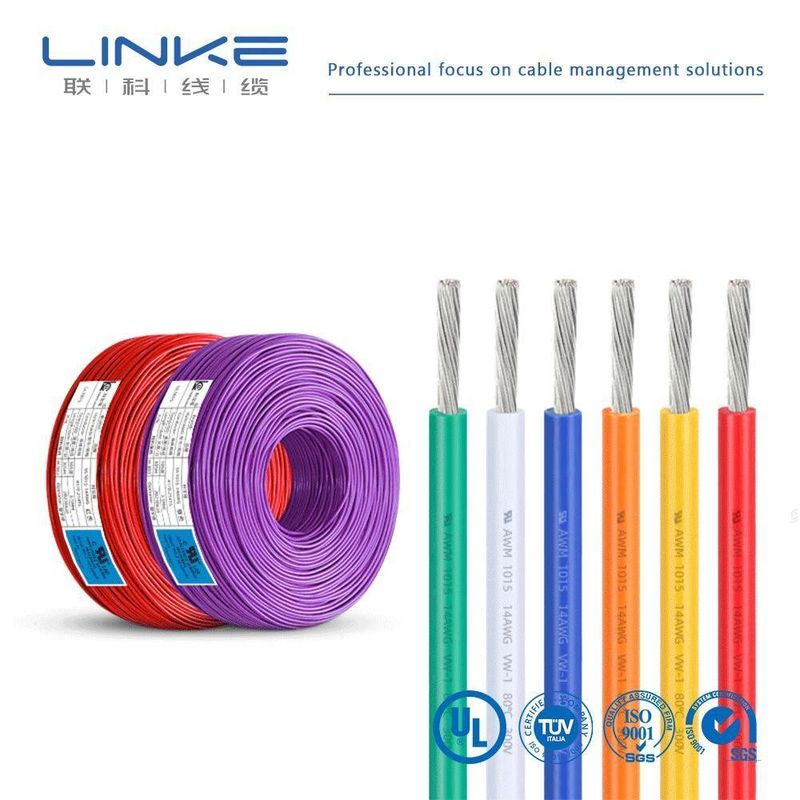

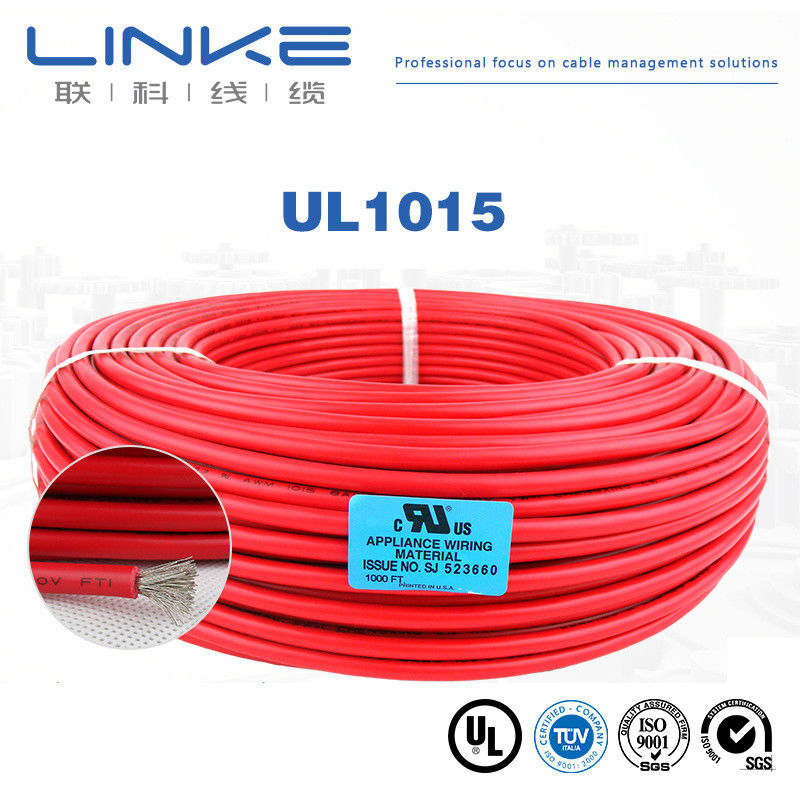

1-30AWG verzinnter Kupfer-PVC-Mantel UL1015 XLPE-Steuerkabel
Hochwertiges Steuerkabel mit flexibler, blanker, geglühter Kupferdrahtkonstruktion mit mehreren Isolationsoptionen für vielfältige industrielle Anwendungen.
Aufbau & Spezifikationen
- Leiter: Flexibler blanker geglühter Kupferdraht
- Isolationsoptionen: PVC, TPU, XLPE, Silikon
- Mantelfarben: Schwarz, Orange, Rot, Gelb, Blau
- Isolationsarten: Einzel- und Doppelisolationsoptionen verfügbar
- SQ MM Größen (Europa): 0,1-100SQ
- AWG-Größen (Nordamerika): 1AWG-30AWG
- Temperaturbereich: -60°C bis 200°C
Linke Cable Technology (DongGuan) Co. Ltd. konzentriert sich auf F&E und bietet professionelle Lösungen für Kabel & Drähte, insbesondere für Kunden aus verschiedenen Branchen. Dies beinhaltet:
Humanoider Roboter-Kabel, KI-Stromkabel/Datenkabel, Halbleiterkabel/industrielles Automatisierungskabel, Sensorkabel, neue Energiekabel, medizinische Schönheitsdrähte, UL-Drahtkabel,
Linke Cable verfügt über vielfältige Produktentwicklungs- und technische Fähigkeiten, um vielfältige Kundenbedürfnisse zu unterstützen. Wir haben folgende Produktzulassungen erhalten: UL 758, CCC, RoHS, REACH, CE; Wir haben folgende Qualitätsmanagementsysteme erhalten: ISO 9001-2015 (alle Produkte); ISO 13485 (Medizinische Geräte und Instrumente), IATF 16949 (Automobilindustrie)
Unabhängiges Labor • Vollständige Prüfgeräte • Umfassende Qualitätskontrolle
Wir prüfen jedes Produkt nach strengen Standards, um überlegene Qualität und zuverlässige Leistung zu gewährleisten.
Wir betreiben ein unabhängiges Qualitätsprüflabor mit vollständigen Prüfeinrichtungen und standardisierten Verfahren. Unser vollständiger Satz von Produktteststandards deckt alle wichtigen Leistungs- und Sicherheitsindikatoren ab. Durch systematische und strenge Inspektion kontrollieren wir effektiv die Produktqualität, reduzieren Risiken und bieten Ihnen sichere, stabile und qualitativ hochwertige Produkte, denen Sie vertrauen können.
| Nr. |
Prüfgegenstand |
Prüfbedingung |
Prüfanforderung |
Prüfdaten |
Ergebnis |
| 1 |
Strukturelle Inspektion |
1. Entspricht der Drahtgrößentabelle2. Mindestdicke ≥ 80% der durchschnittlichen Dicke |
Entspricht der Drahtgrößentabelle |
Siehe Prüfprotokoll |
Bestanden |
| 2 |
Thermischer Schock |
Wickeln Sie die Probe auf einen Eisenstab bestimmter Größe, legen Sie sie für 1 Stunde in einen Alterungsofen bei angegebener Temperatur, kühlen Sie die Probe mindestens 30 Minuten lang auf Raumtemperatur ab und beobachten Sie dann die Probe |
Keine Risse auf der Probenoberfläche |
Keine Risse |
Bestanden |
| 3 |
Wärmeverformung |
1. Messen Sie die Probendicke (markieren Sie die Messposition)2. Legen Sie die Probe und die Prüfvorrichtung für 1 Stunde bei angegebener Temperatur zum Vorheizen in einen Alterungsofen3. Legen Sie die Probe für 1 Stunde unter die Drucksäule der Prüfvorrichtung4. Messen Sie die Probendicke an derselben Position erneut |
1. Probe darf nicht durch die Drucksäule reißen oder den Leiter freilegen2. Dickenreduzierung ≤ 50% |
Siehe Prüfprotokoll |
Bestanden |
| 4 |
FT2 |
Wenden Sie einmal eine Standardflamme in einer Höhe von 125 mm an |
1. Die Flamme darf sich nicht entlang ihrer Länge ausbreiten2. Die Flamme darf sich nicht auf nahegelegene brennbare Materialien ausbreiten |
Siehe Prüfprotokoll |
Bestanden |
| 5 |
Alterung |
1. Nehmen Sie fünf Abschnitte von 200 mm langen Mänteln2. Legen Sie die Proben für 168 Stunden in einen Alterungsofen bei 158°C3. Nach dem Entnehmen der Proben bei Raumtemperatur 23±5°C für 16 Stunden lagern, dann Bruchdehnung und Zugfestigkeit prüfen |
1. Bruchdehnung vor Alterung ≥ 300%, Bruchdehnung nach Alterung ≥ 80% der Bruchdehnung vor Alterung2. Zugfestigkeit vor Alterung > 1,41 kg/mm², Zugfestigkeit nach Alterung ≥ 80% der Zugfestigkeit vor Alterung |
Siehe Prüfprotokoll |
Bestanden |
| 6 |
Kaltbiegen |
Lagern Sie die Probe 4 Stunden lang in einer Tieftemperaturbox bei angegebener Temperatur, wickeln Sie die Probe mit der angegebenen Anzahl von Windungen auf einen Eisenstab bestimmter Größe, schließen Sie das Wickeln innerhalb von 30 Sekunden ab, nachdem die Probe aus der Tieftemperaturbox genommen wurde |
Keine Risse auf der Probenoberfläche |
Keine Risse |
Bestanden |
| 7 |
Leiterwiderstand |
Messen Sie den Widerstand eines ein Meter langen Kernleiters mit einem Gleichstromwiderstandsmessgerät |
Bei 20°C, Widerstand von 8AWG ≤ 2,23 Ω/km |
Siehe Prüfprotokoll |
Bestanden |
| Marke |
LINKE |
Querschnitt (mm²) |
0,01-500mm² |
| Drahtstärke (AWG) |
[z. B. 24AWG, 28AWG] |
Leiter |
Verzinnter Kupfer / blanker Kupfer, basierend auf Kundenanforderungen |
| Isolationsmaterial |
PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere |
Mantelmaterial |
[PVC/PU/Gummi/Geflecht/usw.] |
| Zertifizierungen |
RoHS/REACH/UL/CE/IP68/usw. |
Kundenspezifische Länge |
[z. B. 1m, 3ft, 5m ±5% Toleranz] |
| Kabeltyp |
[Medizinisch/Strom/Audio/Koaxial/Elektrisch/Automobil/Energiespeicher//usw.] |
Abschirmung |
[Geschirmt/Ungeschirmt/Geflecht-Abschirmung] |
| Impedanz |
[z. B. 75Ω (für Koaxialkabel)] |
Druck/Logo |
[Text/Etikett/Logo, max. 20 Zeichen] |
| Biegeradius |
[z. B. ≥5× Kabeldurchmesser] |
Strombelastbarkeit |
[z. B. 5A] |
| Spannungsfestigkeit |
[z. B. 30V AC/DC] |
Steckverbinder-Material |
[Vergoldet/Vernickelt/Messing/usw.] |
| Steckverbinder |
[z. B. USB Typ-C, 3,5-mm-Klinke, RJ45] |
Mantel |
XLPE oder PE oder PVC KAUTSCHUK |
| Lieferzeit |
7-14 Tage nach Auftragsbestätigung |
Farben |
[Schwarz/Weiß/Rot/Kundenspezifisches Pantone/usw.] |
| Temperatur |
Minus-70°C bis 350°C (-70°C ~ 350°C) |
Verpackung |
Rolle/Karton/Platte/Kundenspezifisch |
| Unterstützende Dienstleistungen |
kundenspezifisches Kabel, End-to-End-Lösungen, einschließlich präzises Schneiden, Crimpen und Installieren von Kabelschuhen (Material angeben, z. B. Kupfer/nickelliert) |
Zertifizierungen und Standards
UL-Zertifizierungen
Unsere Produkte erfüllen die folgenden internationalen Standards:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Einzelader, thermoplastische Isolierung)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 und ISO13485, TS16949
CNR - Kabel für Haushaltsgeräte
Extrudierte PVC-isolierte Einzelader, Nennspannung 105°C, 1000V, Klasse I, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudierte PVC-ummantelte Kabel ohne integrierten Mantel, Nennspannung 105°C, 1000V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Extrudierte TPU-ummantelte Kabel ohne integrierten Mantel, Nennspannung 80°C, 300V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Qualitätsmanagementsysteme
- ISO9001 und ISO13485
- TS16949
CNR-Standards für Kabel für Haushaltsgeräte
- Extrudierte PVC-isolierte Einzelader, Nennspannung 105°C, 1000V, Klasse I, Gruppe A, B oder AB, FT1 und/oder FT2
- Extrudierte PVC-ummantelte Kabel ohne integrierten Mantel, Nennspannung 105°C, 1000V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
- Extrudierte TPU-ummantelte Kabel ohne integrierten Mantel, Nennspannung 80°C, 300V, Klasse I, Klasse oder Klasse I/II, Gruppe A, B oder AB, FT1 und/oder FT2
Häufig gestellte Fragen
Sind Sie ein Hersteller oder ein Handelsunternehmen?
Wir sind ein professioneller Hersteller. Wir kontrollieren Ihre Bestellung von Anfang bis Ende. Besuchen Sie uns – wir holen Sie in Shenzhen ab.
Wie kann ich eine Probe erhalten, um Ihre Qualität zu testen?
Muster sind für Sie kostenlos. Neue Kunden werden gebeten, die Kurierkosten zu tragen.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100 m. Kabel sind jedoch sehr schwer. Wir empfehlen, eine geeignete Menge zu bestellen, um hohe Frachtkosten zu vermeiden. Seetransport ist die beste Option.
Kann ich einen Rabatt bekommen?
Rabatte hängen von Ihrer Menge ab. Wir können Rabatte anbieten und die Frachtkosten übernehmen. Bitte kontaktieren Sie uns für Details.
Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir können Ihren Firmennamen drucken und sogar Qualitätskarten anpassen, um Ihr Unternehmen zu bewerben.
