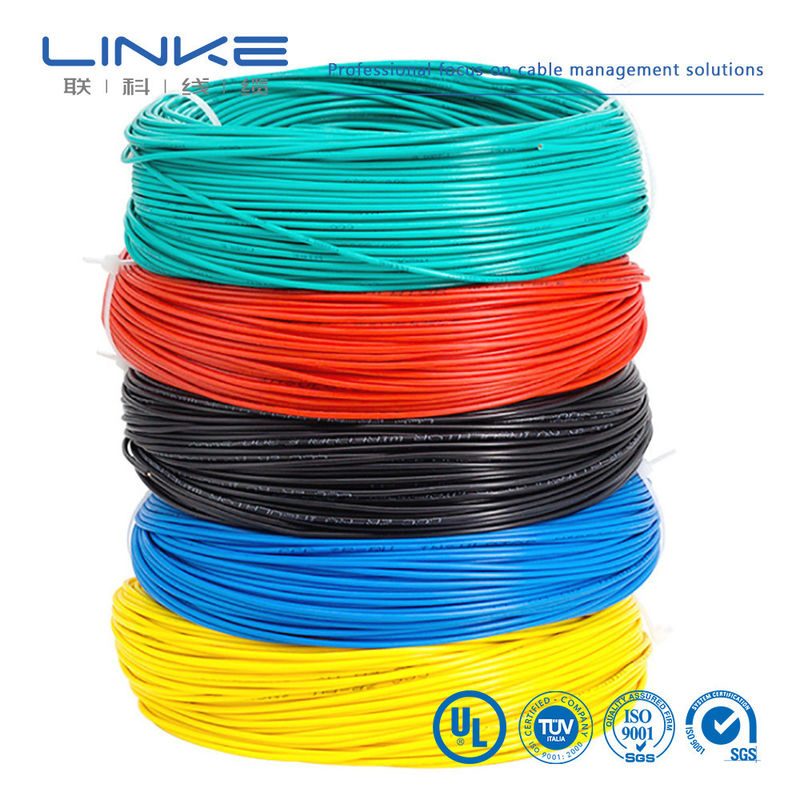

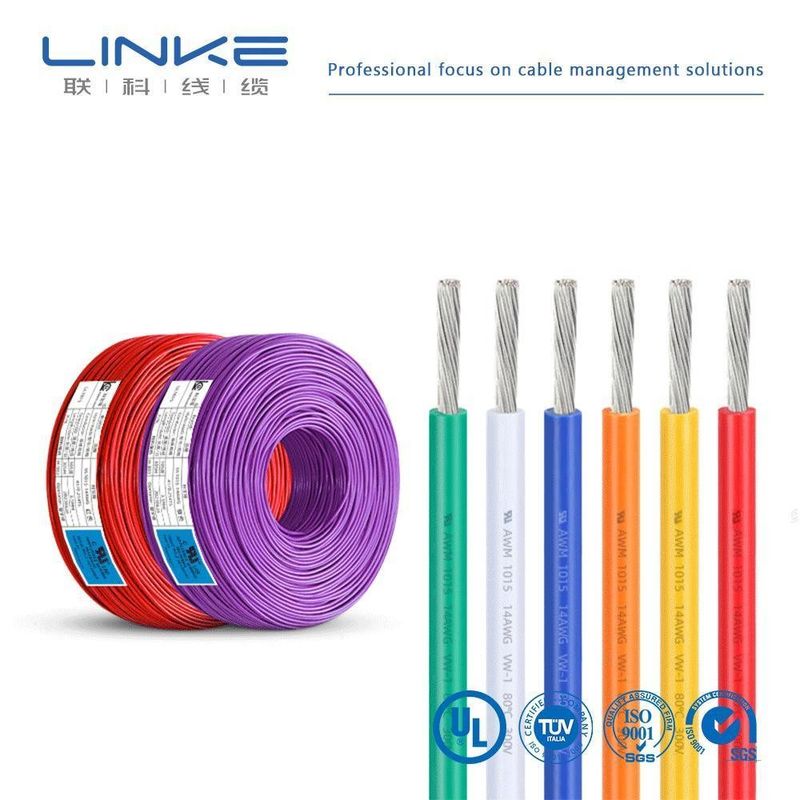

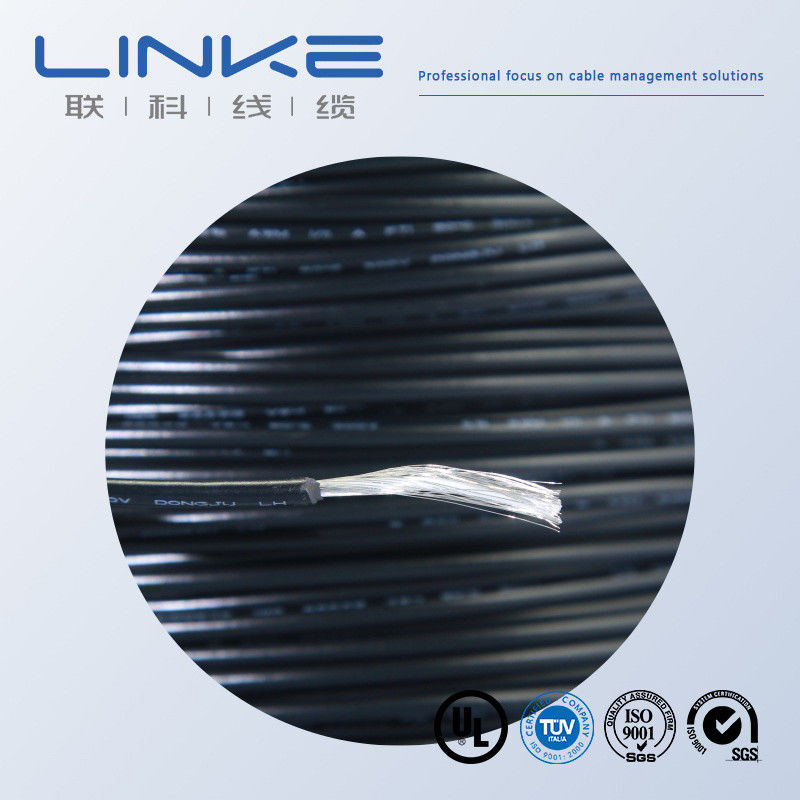

UL1569 PVC-isolierter Kupferkabel mit einem einzigen Kern
UL-zertifiziertes PVC-isoliertes Kupferkabel aus Dosen, für elektronische Verkabelungsanwendungen konzipiert und in Übereinstimmung mit den UL758/UL1581-Normen.
Klicken Sie hier, um unsere beliebtesten Produkte zu entdecken.
Linke Cable Technology (DongGuan) Co. Ltd. konzentriert sich auf Forschung und Entwicklung und bietet professionelle Lösungen für die Kabel- und Drahtindustrie,insbesondere für die Kunden der verschiedenen Branchen.
- Kabel für humanoide Roboter
- Stromkabel/Datenkabel
- Halbleiterkabel/industrielles automatisches Kabel
- Sensorkabel
- Neues Energiekabel
- Medizinische Schönheitsdraht
- UL-Drahtkabel
Linke Cable verfügt über vielfältige Produktentwicklungskapazitäten und technische Fähigkeiten, um die vielfältigen Kundenbedürfnisse zu unterstützen.REACH,CE; Wir haben das folgende Qualitätsmanagementsystem erhalten:ISO 9001-2015 ((Alle Produkte); ISO 13485 ((Medizinische Geräte und Instrumente),IATF 16949 ((Automobilindustrie)
Unabhängiges Labor • Vollständige Prüfgeräte • Vollständige Qualitätskontrolle
Wir testen jedes Produkt nach strengen Standards, um eine überlegene Qualität und zuverlässige Leistung zu gewährleisten.
Wir betreiben ein unabhängiges Qualitätsprüflabor mit vollständigen Prüfvorrichtungen und standardisierten Verfahren.Unsere vollständigen Produktprüfstandards decken alle wichtigen Leistungs- und Sicherheitsindikatoren ab.Durch systematische und strenge Inspektionen kontrollieren wir effektiv die Produktqualität, reduzieren Risiken und liefern Ihnen sichere, stabile und hochwertige Produkte, denen Sie vertrauen können.
| - Nein. Ich weiß nicht. |
Prüfpunkt |
Prüfungszustand |
Prüfungsanforderung |
Prüfdaten |
Ergebnis |
| 1 |
Strukturüberprüfung |
1. Einhaltung der Drahtgrößentabelle
2. Mindestdicke ≥ 80% der Durchschnittsdicke |
Einhaltung der Drahttätigkeitstabelle |
Verweisen Sie auf das Prüfprotokoll |
Pass |
| 2 |
Wärmeschock |
Die Probe auf eine Eisenstange der angegebenen Größe winden, in einen Alterungsofen bei angegebener Temperatur für 1 Stunde legen, die Probe mindestens 30 Minuten auf Raumtemperatur abkühlen und dann beobachten |
Keine Risse auf der Probenoberfläche |
Keine Risse |
Pass |
| 3 |
Wärmeverformung |
1. Messen Sie die Probendicke (Messposition markieren)
2Die Probe und die Prüfvorrichtung werden in einen Reifbackofen gelegt, um sie 1 Stunde lang bei der angegebenen Temperatur vorzuheizen.
3Die Probe wird 1 Stunde lang unter die Druckkolonne der Prüfvorrichtung gelegt.
4. Die Probendicke in derselben Position erneut messen |
1Die Probe darf nicht durch Druckkolonne oder durch Exposureinleitung geknackt werden.
2. Dicke reduziert ≤ 50% |
Verweisen Sie auf das Prüfprotokoll |
Pass |
| 4 |
FT2 |
Einmal eine Standardflamme in einer Höhe von 125 mm anwenden |
1Die Flamme darf sich nicht entlang ihrer Länge ausbreiten.
2Die Flamme darf sich nicht auf nahegelegene brennbare Stoffe ausbreiten. |
Verweisen Sie auf das Prüfprotokoll |
Pass |
| 5 |
Alterung |
1. Nehmen Sie fünf Abschnitte von 200 mm langen Hülle
2Die Proben werden 168 Stunden lang bei 158°C im Reiferofen gelagert.
3. Nach dem Entnehmen der Proben 16 Stunden lang bei Raumtemperatur 23±5°C liegen lassen, dann die Verlängerung bei Bruch und die Zugfestigkeit testen |
1. Verlängerung vor dem Alter ≥ 300%, Verlängerung nach dem Alter ≥ 80% der vor dem Alter
2. Zugfestigkeit vor dem Alter > 1,41 kg/mm2, Zugfestigkeit nach dem Alter ≥ 80% der Zugfestigkeit vor dem Alter |
Verweisen Sie auf das Prüfprotokoll |
Pass |
| 6 |
Cold Bend |
Die Probe wird in einer Niedertemperaturbox bei einer angegebenen Temperatur für 4 Stunden aufbewahrt, die Windprobe auf einer Eisenstange mit einer angegebenen Größe mit bestimmten Drehungen,vollständige Wicklung innerhalb von 30 Sekunden nach Entnahme der Probe aus der Niedertemperaturbox |
Keine Risse auf der Probenoberfläche |
Keine Risse |
Pass |
| 7 |
Leiterwiderstand |
Messen Sie den Widerstand eines Ein-Meter-Kernleiters mit einem Gleichstromwiderstandsmesser |
Bei 20°C Widerstand von 8AWG ≤ 2,23Ω/km |
Verweisen Sie auf das Prüfprotokoll |
Pass |
Produktspezifikationen
UL-Stylennummer:1569
Nennspannung:300 V
Nenntemperatur:105°C
Standard:Die in Absatz 1 genannten Anforderungen gelten nicht.
Kennzeichnung:E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Linke Kabel
Anwendungen
Internes Verkabeln von Geräten und elektronischen Geräten.
Technische Spezifikation
| Größe des Leiters (AWG) |
Bauwerk (Nr./mm) |
Durchmesser (mm) |
Nominale Dicke (mm) |
Durchmesser (mm) |
Max. Leiterwiderstand (Ω/KM)
Kautschuk und Kautschuk |
Max. Leiterwiderstand (Ω/KM)
Kupfer aus Zinn |
| 32 |
Sieben auf null.08 |
0.24 |
0.38 |
1.00±0.05 |
563.5 |
588.9 |
| 30 |
Sieben auf null.10 |
0.30 |
0.38 |
1.10 ± 0.05 |
354 |
381 |
| 28 |
Sieben auf null.127 |
0.38 |
0.38 |
1.20 ± 0.10 |
223 |
239 |
| 26 |
Sieben auf null.16 |
0.48 |
0.38 |
1.30 ± 0.10 |
140 |
150 |
| 24 |
Sieben auf null.20 |
0.60 |
0.38 |
1.40 ± 0.10 |
87.6 |
94.2 |
| 22 |
Sieben auf null.254 |
0.78 |
0.38 |
1.60 ± 0.10 |
55.4 |
59.4 |
| 20 |
26 zu 0.16 |
0.94 |
0.38 |
1.80 ± 0.10 |
34.6 |
36.7 |
| 18 |
41 zu 0.16 |
1.18 |
0.38 |
2.10 ± 0.10 |
21.8 |
23.2 |
| 16 |
26 zu 0.254 |
1.49 |
0.38 |
2.40 ± 0.10 |
13.7 |
14.6 |
| 14 |
41 zu 0.254 |
1.88 |
0.38 |
2.80 ± 0.10 |
8.62 |
8.96 |
| 12 |
65 zu 0.254 |
2.36 |
0.38 |
3.30 ± 0.10 |
5.43 |
5.64 |
| 10 |
105 zu 0.254 |
3.00 |
0.38 |
3.90 ± 0.15 |
3.409 |
3.546 |
Verfügbare Farben
Schwarz, braun, rot, orange, gelb, grün, blau, lila, grau, weiß, gelb/grün, durchsichtig
Anpassungsmöglichkeiten
Die Spezifikationen der Drähte können nach Ihren spezifischen Anforderungen angepasst werden.
Produktmerkmale
- Führer:Flexible, kahl, gegrilltes Kupferdraht
- Isolationsmöglichkeiten:PVC, TPU, XLPE, Silikon
- Farbe der Jacke:Auswahl von Schwarz, Orange, Rot, Gelb, Blau - Einzel- und Doppelisolierung
- SQ MM Größen (europäischer Stil):0.1-100SQ
- AWG Größen (Nordamerikanischer Stil):1AWG-30AWG
- Temperaturbereich:-60°C bis 200°C
| Marke |
Links |
Querschnitt (mm2) |
0.01-500 mm2 |
| Wire Gauge (AWG) |
[z. B. 24AWG, 28AWG] |
Leiter |
Kupfer in Dosen / Kupfer ohne, je nach Kundenanforderung |
| Isoliermaterial |
PVC/TPU/Siliconkautschuk/PE/PP/XLPE/Nylon/anderes |
Material der Jacke |
[PVC/PU/Kautschuk/Breit/ usw.] |
| Zertifizierungen |
Einheitliche Vorschriften für die Bereitstellung von Daten |
Benutzerdefinierte Länge |
[z. B. 1 m, 3 ft, 5 m ± 5% Toleranz] |
| Typ des Kabels |
[Medizinische/Energie/Audio/Koaxiale/Elektrische/Automotive/Energiespeicher// usw.] |
Schirmung |
[Schirm/Unschirm/Schild] |
| Impedanz |
[z. B. 75Ω (für Koaxialkabel) ] |
Druck/Logo |
[Text/Label/Logo, maximal 20 Zeichen] |
| Biegeradius |
[z. B. ≥ 5 × Kabeldurchmesser] |
Aktuelles Rating |
[z. B. 5A] |
| Nennspannung |
[z. B. 30V Wechselstrom/Gleichstrom] |
Verbindungsmaterial |
[Goldplattiert/Nickelplattiert/Brass/ usw.] |
| Anschlüsse |
[z. B. USB Typ-C, 3,5 mm Jack, RJ45] |
Kleider und Kleidung |
XLPE- oder PE- oder PVC-Gummi |
| Lieferzeit |
7-14 Tage nach Bestätigung der Bestellung |
Farben |
[Schwarz/Weiß/Rot/Anpassung Pantone/etc.] |
| Temperatur |
Minus 70 °C bis 350 °C ((-70 °C ~ 350 °C) |
Paket |
Rollen/Kisten/Platten/Zollabfertigung |
| Unterstützende Dienstleistungen |
angepasste Kabel, End-to-End-Lösungen, einschließlich präzises Schneiden, Krempeln und Montieren von Lugs (Material angeben, z.B. Kupfer/Nickelplattiert) |
Unternehmensprofil
Linke Cable Technology Co., Ltd. ist ein führender Kabellieferant in China mit mehr als 10 Jahren Erfahrung in Forschung und Entwicklung, Produktion und Marketing.Wir liefern weltweit verschiedene Kabel und kundenspezifische Kabellösungen.
Spezialisierungen
EV-Ladekabel, medizinisches Kabel, Silikonkabel, Federkabel, geflochtenes Kabel, Schleppkabel, UL-Kabel, Automobilkabel und mehr.
Bei Linke Cable nutzen wir einen Ansatz von Ingenieur zu Ingenieur, um bessere Kabel für Kunden zu entwickeln und die Lebensqualität zu verbessern.
UL-Zertifizierungen
Einleiter, thermoplastische Isolierung
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1672
10012
10269
1185
1332
1577
1901
10070
10483
Mehrleiter, thermoplastische Isolierung
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
Einleiter, thermosettige Isolierung
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
Häufig gestellte Fragen
Sind Sie Hersteller oder Handelsunternehmen?
Wir sind ein professioneller Hersteller. Wir können Ihre Bestellung von Anfang bis Ende kontrollieren. Willkommen, um uns zu besuchen. Wir holen Sie in Shenzhen ab.
Wie kann ich eine Probe bekommen, um Ihre Qualität zu testen?
Die Proben sind kostenlos, neue Kunden müssen die Kurierkosten bezahlen.
Was ist Ihre Mindestbestellmenge?
Normalerweise 100m. Allerdings ist das Kabel sehr schwer. Sie sollten besser eine geeignete Menge bestellen, um die hohe Fracht zu vermeiden. Seeverkehr ist die beste Option.
Kann ich einen Rabatt bekommen?
Es hängt von Ihrer Menge ab. Wir können einen Rabatt machen und die Fracht bezahlen. Bitte kontaktieren Sie uns freundlich.
Akzeptiert Ihre Firma OEM-Produktion?
Ja, wir können Ihren Firmennamen drucken und sogar die Qualitätskarte anpassen, um Ihre Firma zu fördern.
Für weitere Informationen können Sie uns gerne kontaktieren!
