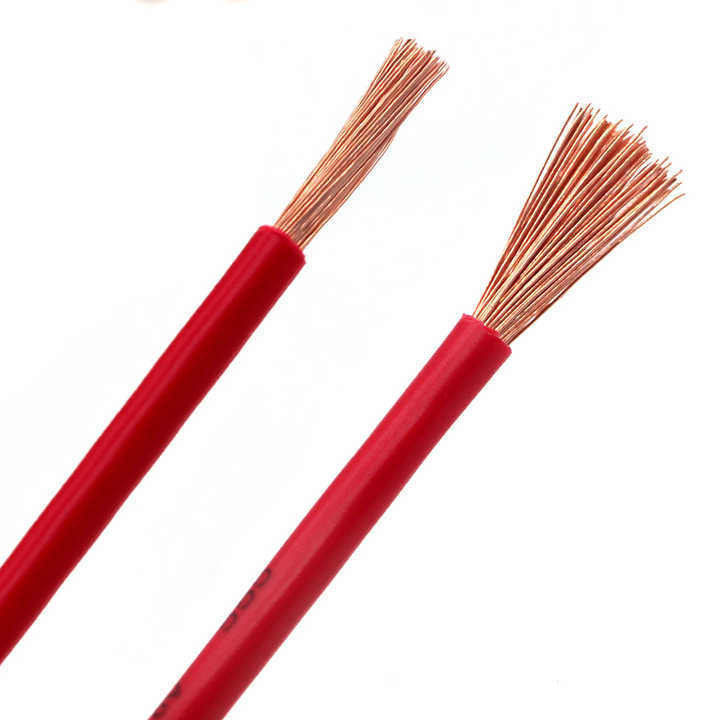

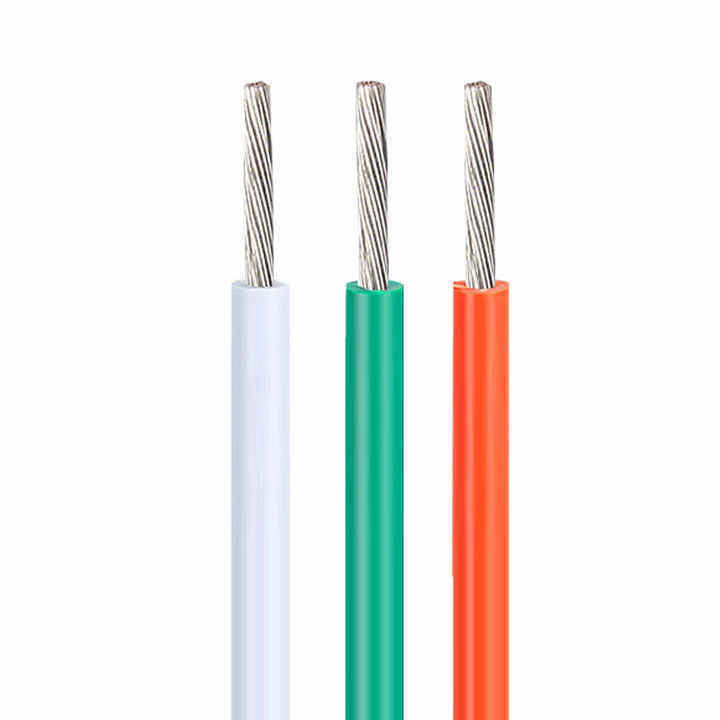

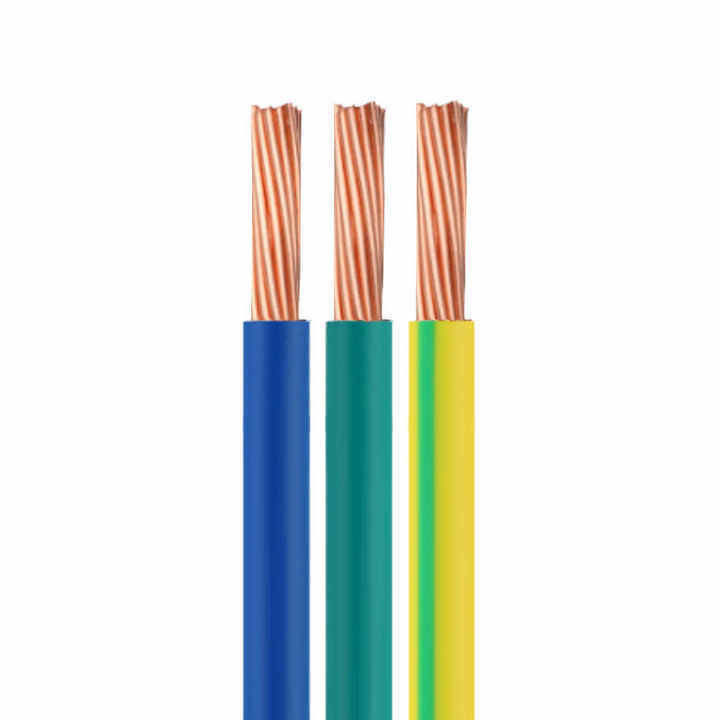

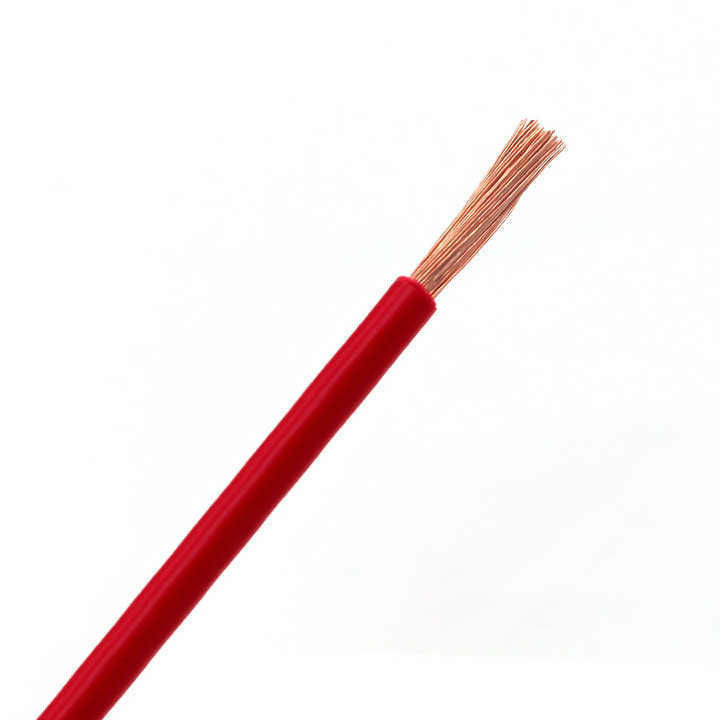

UL10269#24AWG Hochspannung 1000V elektronisches Kabel mit Zinnkopfer und XLPE-Isolation für neue Energiespeichersysteme

1. Einhaltung der Drahtgrößentabelle

2. Mindestdicke ≥ 80% der Durchschnittsdicke

Die Probe auf eine Eisenstange der angegebenen Größe winden, in einen Alterungsofen bei angegebener Temperatur für 1 Stunde legen, die Probe mindestens 30 Minuten auf Raumtemperatur abkühlen und dann beobachten

1. Messen Sie die Probendicke (Messposition markieren)

2Die Probe und die Prüfvorrichtung werden in einen Reifbackofen gelegt, um sie 1 Stunde lang bei der angegebenen Temperatur vorzuheizen.

3Die Probe wird 1 Stunde lang unter die Druckkolonne der Prüfvorrichtung gelegt.

4. Die Probendicke in derselben Position erneut messen

1Die Probe darf nicht durch Druckkolonne oder durch Exposureinleitung geknackt werden.

2. Dicke reduziert ≤ 50%

Einmal eine Standardflamme in einer Höhe von 125 mm anwenden

1Die Flamme darf sich nicht entlang ihrer Länge ausbreiten.

2Die Flamme darf sich nicht auf nahegelegene brennbare Stoffe ausbreiten.

1. Nehmen Sie fünf Abschnitte von 200 mm langen Hülle

2Die Proben werden 168 Stunden lang bei 158°C im Reiferofen gelagert.

3. Nach dem Entnehmen der Proben 16 Stunden lang bei Raumtemperatur 23±5°C liegen lassen, dann die Verlängerung bei Bruch und die Zugfestigkeit testen

1. Verlängerung vor dem Alter ≥ 300%, Verlängerung nach dem Alter ≥ 80% der vor dem Alter

2. Zugfestigkeit vor dem Alter > 1,41 kg/mm2, Zugfestigkeit nach dem Alter ≥ 80% der Zugfestigkeit vor dem Alter

Die Probe wird in einer Niedertemperaturbox bei einer angegebenen Temperatur für 4 Stunden aufbewahrt, die Windprobe auf einer Eisenstange mit einer angegebenen Größe mit bestimmten Drehungen,vollständige Wicklung innerhalb von 30 Sekunden nach Entnahme der Probe aus der Niedertemperaturbox

Messen Sie den Widerstand eines Ein-Meter-Kernleiters mit einem Gleichstromwiderstandsmesser
