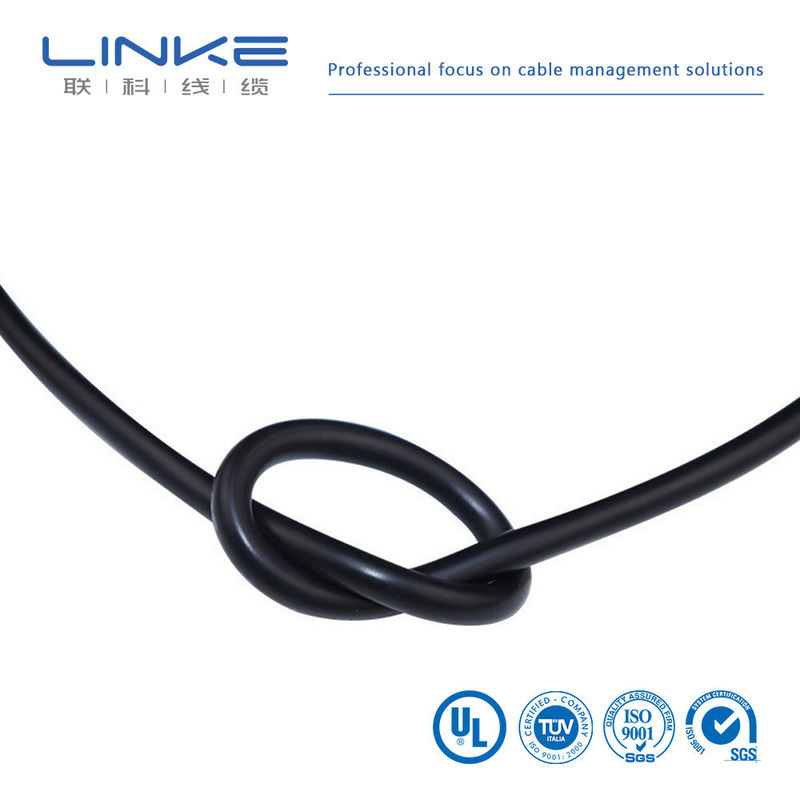

UL 21481 TPE-Mantel UL-Elektrokabel 300 V
Produktspezifikationen
UL-Stilnummer:21481
Nennspannung:300V
Nenntemperatur:80℃
Standard:UL758/UL1581
Markierung:E364879 AWM 21481 AWG VW-1 80℃ 300V C AWM IA 80℃ 300V FT1 Verbindungskabel
Technische Spezifikationen
| Leitergröße (AWG) |
Konstruktion (Anzahl/mm) |
Durchmesser (mm) |
Nenndicke (mm) |
Durchmesser (mm) |
Kern |
Schild |
Schildrate (%) |
Nenndicke (mm) |
Durchmesser (mm) |
Max. Leiterwiderstand (Ω/KM) Blankes Kupfer |
Max. Leiterwiderstand (Ω/KM) Verzinntes Kupfer |
| 26 |
7/0,16 |
0,48 |
0,38 |
1,30 ± 0,10 |
2 |
Optional |
0,76 |
4,10 ± 0,15 |
140 |
150 |
Notiz:Die Kabelspezifikationen können individuell angepasst werden
Verfügbare Farben
Schwarz, Braun, Rot, Orange, Gelb, Grün, Blau, Lila, Grau, Weiß, Gelb/Grün, Transparent
Über Linke Cable
Linke Cable Technology Co., Ltd ist ein führender Kabelhersteller in China mit über 10 Jahren Erfahrung in Forschung und Entwicklung, Produktion und Vermarktung hochwertiger Kabel. Wir sind auf die Bereitstellung maßgeschneiderter Kabellösungen weltweit spezialisiert.
Unsere Spezialisierungen
- Ladekabel für Elektrofahrzeuge
- Medizinische Kabel
- Silikonkabel
- Federkabel
- Geflochtene Kabel
- Schleppseilkabel
- UL-Drähte
- Automobilkabel
Qualitätssicherung
- 6 Forschungs- und Entwicklungsingenieure mit mehr als 10 Jahren Erfahrung in der Kabeltechnologie
- 10 Qualitätskontrollspezialisten überwachen jeden Produktionsschritt
- Über 50 erfahrene Produktionsmitarbeiter
| Marke |
LINKE |
Querschnitt (mm²) |
0,01–500 mm² |
| Drahtstärke (AWG) |
[z. B. 24AWG, 28AWG] |
Leiter |
Verzinntes Kupfer/blankes Kupfer, basierend auf den Anforderungen des Kunden |
| Isoliermaterial |
PVC/TPU/Silikonkautschuk/PE/PP/XLPE/Nylon/andere |
Jackenmaterial |
[PVC/PU/Gummi/Geflecht/etc.] |
| Zertifizierungen |
RoHS/REACH/UL/CE/IP68/etc |
Benutzerdefinierte Länge |
[z. B. 1 m, 3 Fuß, 5 m ±5 % Toleranz] |
| Kabeltyp |
[Medizin/Strom/Audio/Koaxial/Elektrik/Automobil/Energiespeicher/usw.] |
Abschirmung |
[Abgeschirmt/Ungeschirmt/Geflechtschirm] |
| Impedanz |
[z. B. 75 Ω (für Koaxialkabel)] |
Druck/Logo |
[Text/Etikett/Logo, max. 20 Zeichen] |
| Biegeradius |
[z. B. ≥5* Kabeldurchmesser] |
Aktuelle Bewertung |
[z. B. 5A] |
| Nennspannung |
[z. B. 30 V AC/DC] |
Verbindungsmaterial |
[Vergoldet/Vernickelt/Messing/usw.] |
| Anschlüsse |
[z. B. USB Typ-C, 3,5-mm-Buchse, RJ45] |
Jacke |
XLPE- oder PE- oder PVC-GUMMI |
| Lieferzeit |
7-14 Tage nach Bestätigung der Bestellung |
Farben |
[Schwarz/Weiß/Rot/Custom Pantone/usw.] |
| Temperatur |
Minus-70℃bis 350℃(-70℃ ~ 350℃) |
Paket |
Rolle/Box/Platte/Benutzerdefiniert |
| Unterstützende Dienstleistungen |
Kundenspezifische Kabel, End-to-End-Lösungen, einschließlich präzisem Schneiden, Crimpen und Anbringen von Kabelschuhen (Material angeben, z. B. Kupfer/Nickel plattiert) |
Unabhängiges Labor•Komplette Prüfausrüstung•Vollständige Qualitätskontrolle
Wir testen jedes Produkt nach strengen Standards, um höchste Qualität und zuverlässige Leistung zu gewährleisten.
| NEIN. |
Testgegenstand |
Testbedingung |
Testanforderung |
Testdaten |
Ergebnis |
| 1 |
Strukturinspektion |
1. Beachten Sie die Kabelgrößentabelle2. Mindestdicke ≥ 80 % der durchschnittlichen Dicke |
Beachten Sie die Kabelgrößentabelle |
Siehe Prüfprotokoll |
Passieren |
| 2 |
Thermoschock |
Wickeln Sie die Probe auf einen Eisenstab der angegebenen Größe, legen Sie sie 1 Stunde lang in einen Alterungsofen bei der angegebenen Temperatur, kühlen Sie die Probe mindestens 30 Minuten lang auf Raumtemperatur ab und beobachten Sie dann die Probe |
Keine Risse auf der Probenoberfläche |
Keine Risse |
Passieren |
| 3 |
Hitzeverformung |
1. Probendicke messen (Messposition markieren)2. Legen Sie die Probe und die Testvorrichtung in den Alterungsofen, um sie 1 Stunde lang auf die angegebene Temperatur vorzuwärmen3. Platzieren Sie die Probe 1 Stunde lang unter der Drucksäule der Testvorrichtung4. Messen Sie die Probendicke erneut an derselben Stelle |
1. Die Probe darf nicht durch die Drucksäule gerissen werden oder den Leiter freilegen2. Dickenreduzierung ≤ 50 % |
Siehe Prüfprotokoll |
Passieren |
| 4 |
FT2 |
Einmal eine Standardflamme in einer Höhe von 125 mm anzünden |
1. Die Flamme darf sich nicht entlang ihrer Länge ausbreiten2. Die Flamme darf sich nicht auf in der Nähe befindliche brennbare Materialien ausbreiten |
Siehe Prüfprotokoll |
Passieren |
| 5 |
Altern |
1. Nehmen Sie fünf Abschnitte einer 200 mm langen Hülle2. Legen Sie die Proben 168 Stunden lang in einen Alterungsofen bei 158 °C3. Nachdem Sie die Proben entnommen haben, legen Sie sie 16 Stunden lang bei Raumtemperatur (23 ± 5 °C) ein und testen Sie dann die Bruchdehnung und die Zugfestigkeit |
1. Dehnung vor der Alterung ≥ 300 %, Dehnung nach der Alterung ≥ 80 % der Dehnung vor der Alterung2. Zugfestigkeit vor der Alterung > 1,41 kg/mm², Zugfestigkeit nach der Alterung ≥ 80 % der Zugfestigkeit vor der Alterung |
Siehe Prüfprotokoll |
Passieren |
| 6 |
Kalte Biegung |
Lagern Sie die Probe 4 Stunden lang in einer Tieftemperaturbox bei der angegebenen Temperatur, wickeln Sie die Probe auf einen Eisenstab der angegebenen Größe mit den angegebenen Windungen und wickeln Sie die Probe innerhalb von 30 Sekunden nach der Entnahme der Probe aus der Tieftemperaturbox vollständig auf |
Keine Risse auf der Probenoberfläche |
Keine Risse |
Passieren |
| 7 |
Leiterwiderstand |
Messen Sie den Widerstand eines ein Meter langen Kernleiters mit einem Gleichstrom-Widerstandsmessgerät |
Bei 20 °C beträgt der Widerstand 8 AWG ≤ 2,23 Ω/km |
Siehe Prüfprotokoll |
Passieren |
Linke Cable Technology (DongGuan) Co. Ltd. konzentriert sich auf Forschung und Entwicklung und
bieten professionelle Lösungen für Kabel und Leitungen, insbesondere für die
verschiedene Industriekunden. Es enthält:
Humanoides Roboterkabel,
AI-Stromkabel/Datenkabel,
Halbleiterkabel/industrielles Automatikkabel,
Sensorkabel,
Neues Energiekabel,
Medizinischer Schönheitsdraht,
UL-Drahtkabel,
Linke Cable verfügt über vielfältige Produktentwicklungskapazitäten und technische Fähigkeiten zur Unterstützung diversifizierter Unternehmen
Kundenbedürfnisse. Wir haben die folgende Produktzulassung erhalten:UL 758,CCC,RoHs,ERREICHEN,CE; Wir
haben das folgende Qualitätsmanagementsystem erhalten:ISO 9001-2015(Alle Produkte); ISO 13485
(Medizinische Apparate und Instrumente),IATF 16949(Autoindustrie)
Häufig gestellte Fragen
1. Sind Sie Hersteller oder Handelsunternehmen?
Wir sind ein professioneller Hersteller. Wir können Ihre Bestellung vom ersten bis zum letzten Auftrag kontrollieren. Willkommen bei uns. Wir holen Sie in Shenzhen ab.
2. Wie kann ich ein Muster erhalten, um Ihre Qualität zu testen?
Die Muster sind für Sie kostenlos. Von Neukunden wird erwartet, dass sie die Kurierkosten bezahlen.
3. Wie hoch ist Ihre Mindestbestellmenge?
Normalerweise 100m. Allerdings ist das Kabel sehr schwer. Bestellen Sie besser eine geeignete Menge, um hohe Frachtkosten zu vermeiden. Der Seetransport ist die beste Option.
4. Kann ich einen Rabatt bekommen?
Es hängt von Ihrer Menge ab. Wir können einen Rabatt gewähren und uns die Fracht leisten. Bitte kontaktieren Sie uns.
5. Akzeptiert Ihr Unternehmen OEM-Produktion?
Ja, wir können Ihren Firmennamen drucken und sogar die Qualitätskarte individuell gestalten, um für Ihr Unternehmen zu werben.
